V5.5MLN41206WH

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 8.95V 30A 4 7.1V 108V 5.5V 4V 100mJ 300pF@1MHz 1206 贴片安装 3.2mm(长度)*1.35mm(高度)
供应商型号: V5.5MLN41206WH
供应商: 国内现货
标准整包数: 348

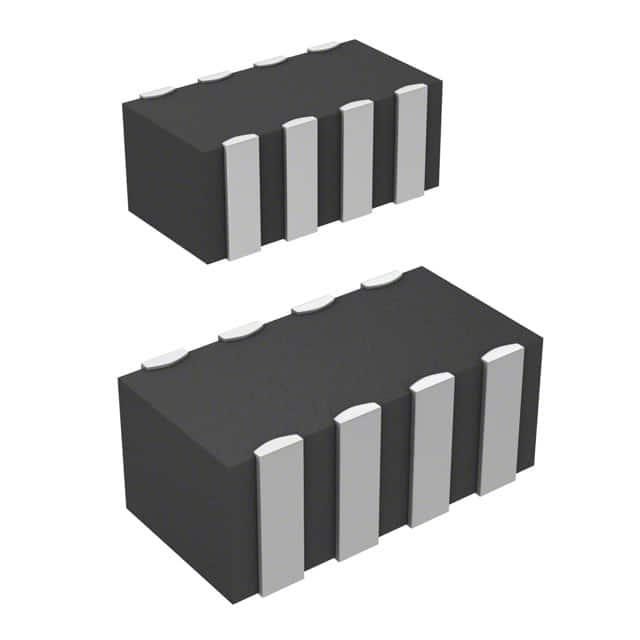

LITTELFUSE 压敏电阻 V5.5MLN41206WH

V5.5MLN41206WH概述

    MLN系列Surface Mount Multilayer Varistors (MLVs) 技术手册

    产品简介


    MLN系列Surface Mount Multilayer Varistors(MLVs)是Littelfuse公司推出的一款先进的瞬态电压抑制器。该产品采用多层技术制造,专为电路板级别的瞬态电压保护设计。通过集成四个独立的抑制器于一个无引脚芯片中,MLN系列能够有效减少零件数量、缩短组装时间并节省印刷电路板的空间。
    主要功能:
    - 用于抑制ESD(静电放电)、EFT(电快速瞬变脉冲群)和其他瞬态现象。
    - 可以替代单独的齐纳二极管和电容器组合,同时具备滤波和抑制功能。
    - 提供出色的隔离和低串扰性能,有助于提高产品的EMC(电磁兼容性)合规性。
    应用领域:
    - 数据、诊断输入输出端口
    - 模拟信号和传感器线路
    - 移动通信/手机
    - 计算机/DSP产品
    - 工业仪器,包括医疗设备

    技术参数


    基本参数:
    - 最大连续工作电压:5.5V至18V DC
    - 工作温度范围:-40°C 至 125°C
    - 存储温度范围:-40°C 至 150°C
    - RoHS符合标准
    性能参数:
    - 非重复性浪涌电流(8/20μs):最大30A
    - 非重复性浪涌能量(10/1000μs):最大0.10J
    - 典型ESD抑制电压(接触模式):8kV
    - 典型ESD抑制电压(空气模式):15kV
    其他参数:
    - 峰值钳位电压(8/20μs):最高45V(10.8V)
    - 电容值:250pF至520pF(典型值)
    尺寸规格:
    - 封装尺寸:3216(1206)

    产品特点和优势


    MLN系列Surface Mount Multilayer Varistors具有以下显著特点和优势:
    - 高集成度:集成了四个独立的抑制器,减少了电路板上的组件数量。
    - 优越的EMC兼容性:满足IEC 61000-4-2 ESD标准(4级),确保产品在各种环境中稳定运行。
    - 低漏电流:低至0.1mA的漏电流,确保设备的高可靠性。
    - 宽工作温度范围:-40°C 至 125°C的工作温度范围,适用于多种苛刻环境。
    - 低串扰:相邻通道之间的串扰仅为-55dB(典型值),保证了信号的纯净传输。

    应用案例和使用建议


    MLN系列广泛应用于数据接口、模拟信号和传感器线路等领域。例如,在移动通信设备如手机中,它可以有效地保护敏感元件免受静电放电和电快速瞬变脉冲群的影响。
    使用建议:
    - 确保在安装过程中严格控制焊接温度,避免热冲击对器件造成损害。
    - 使用合适的PCB布局和散热设计,以确保器件能够在高温环境下正常工作。

    兼容性和支持


    MLN系列MLVs与多种电子元器件和设备兼容。制造商提供详尽的技术文档和支持服务,帮助客户正确安装和使用这些器件。

    常见问题与解决方案


    问题1:如何确定合适的型号?
    - 解决办法:根据实际工作电压选择合适的产品型号,例如,如果工作电压在5.5V至18V之间,可以选择V5.5MLN41206或V18MLN41206。
    问题2:如何正确进行焊接?
    - 解决办法:按照提供的焊接曲线图和工艺要求进行操作,确保焊接过程中的温度均匀控制。

    总结和推荐


    综上所述,MLN系列Surface Mount Multilayer Varistors以其高集成度、优异的EMC性能和广泛的适用范围,成为保护电路板级别的瞬态电压的理想选择。无论是工业设备还是消费电子产品,MLN系列都能提供卓越的保护效果。强烈推荐给需要高效瞬态电压抑制解决方案的设计工程师。

V5.5MLN41206WH参数

参数
压敏电压 8.95V
最大交流电压 4V
最大直流电压 5.5V
不同频率时的电容 300pF@1MHz
浪涌电流 30A
最大压敏电压 108V
最小压敏电压 7.1V
能量 100mJ
电路数 4
长*宽*高 3.2mm(长度)*1.35mm(高度)
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

V5.5MLN41206WH厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V5.5MLN41206WH数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V5.5MLN41206WH V5.5MLN41206WH数据手册

V5.5MLN41206WH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
348+ ¥ 3.6
库存: 348
起订量: 348 增量: 348
交货地:
最小起订量为:348
合计: ¥ 1252.8
