V07E11P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 18V 1KA 1 16.2V 198V 14V 11V 4J 2.9nF@1MHz 通孔安装 5mm(宽度)*12mm(高度)
供应商型号: F6203-ND
供应商: Digi-Key
标准整包数: 1

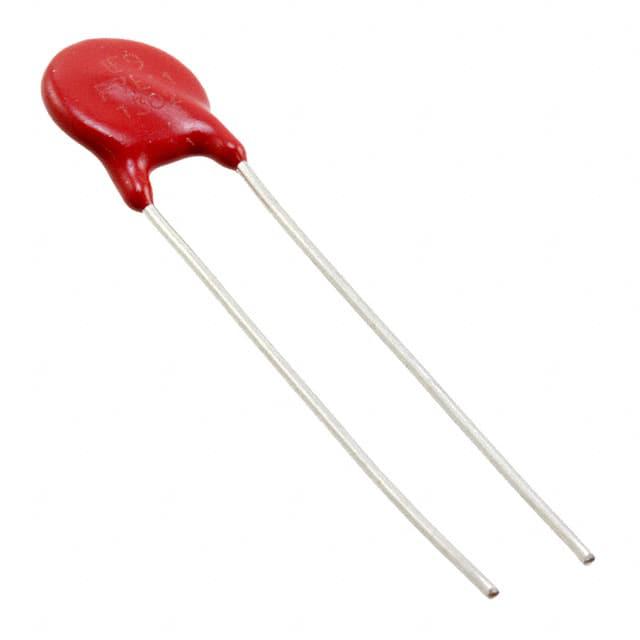

LITTELFUSE 压敏电阻 V07E11P

V07E11P概述

    LV UltraMOV® Series Radial Leaded Varistors

    产品简介


    LV UltraMOV®系列是由Littelfuse生产的径向引线型压敏电阻,专为直流电压应用提供电路保护解决方案。这些压敏电阻广泛应用于多种设备中,如LED灯、无绳电话、音频视频设备、手机充电器、安防系统、工业控制系统等。

    技术参数


    - 额定电压范围: AC电压范围(VM(AC)RMS):11V至95V;DC电压范围(VM(DC)):14V至125V。
    - 瞬态电流能力: 最大峰值脉冲电流(8/20µs脉冲):500A至10,000A。
    - 瞬态能量能力: 最大瞬态能量(2ms脉冲):0.8J至150J。
    - 工作温度范围: 环境温度范围:环氧涂层-40°C至+85°C,酚醛涂层-40°C至+125°C。
    - 存储温度范围: 环氧涂层-40°C至+125°C,酚醛涂层-40°C至+150°C。
    - 隔离电压能力: 环氧涂层2500V,酚醛涂层800V。
    - 绝缘电阻: 环氧涂层>1,000 MΩ。
    - 尺寸选择: 五种型号:5mm、7mm、10mm、14mm和20mm。

    产品特点和优势


    - 突破性的低电压设计: 提供高达10kA的峰值浪涌电流等级。
    - 紧凑型设计: 减少了电路保护所需的体积和占地面积。
    - 宽工作电压范围: 能够适应11V至125V的交流和直流电压范围。
    - 环保材料: 铅-free、Halogen-Free且符合RoHS标准。
    - 高温工作能力: 高温工作范围可达到125°C(带酚醛涂层选项)。
    - 认证: UL和TUV认证(10mm、14mm和20mm型号)。

    应用案例和使用建议


    这些压敏电阻广泛用于LED灯、无绳电话、音频视频设备、手机充电器、安防系统等。例如,在LED照明应用中,它们可以有效保护LED免受电源干扰引起的高能浪涌电流。对于工业控制应用,这些器件能够可靠地保护自动化控制系统的电路安全。使用建议包括确保正确的电压范围匹配和充分考虑环境温度的影响以保证最佳性能。

    兼容性和支持


    - 兼容性: 适用于需要直流电压保护的各种电路和系统。
    - 支持: 提供详细的安装指南和技术文档支持。

    常见问题与解决方案


    - 问题: 设备在高温环境下出现性能下降。
    - 解决方案: 使用酚醛涂层型号,并注意不要超过其最大工作温度限制。
    - 问题: 设备无法承受高瞬态电流。
    - 解决方案: 确保所选型号具有足够的最大峰值脉冲电流和瞬态能量能力。

    总结和推荐


    LV UltraMOV®系列是为各种电子应用提供可靠的电路保护解决方案的理想选择。它们的高耐浪涌能力、广泛的电压范围和优良的温度稳定性使其成为市场上极具竞争力的产品。我们强烈推荐这些产品用于需要高效、可靠电路保护的应用场合。

V07E11P参数

参数
压敏电压 18V
不同频率时的电容 2.9nF@1MHz
能量 4J
最大压敏电压 198V
最大交流电压 11V
最大直流电压 14V
电路数 1
浪涌电流 1KA
最小压敏电压 16.2V
长*宽*高 5mm(宽度)*12mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

V07E11P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V07E11P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V07E11P V07E11P数据手册

V07E11P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9085 ¥ 7.6768
10+ $ 0.5497 ¥ 4.645
25+ $ 0.4272 ¥ 3.6102
100+ $ 0.3261 ¥ 2.7551
250+ $ 0.2662 ¥ 2.2278
500+ $ 0.2368 ¥ 1.9814
1500+ $ 0.1996 ¥ 1.6703
3000+ $ 0.181 ¥ 1.5145
6000+ $ 0.1654 ¥ 1.3839
库存: 123
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.67
