TMOV14RP250EL2T7

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 390V 6KA 1 351V 429V 320V 250V 100J 500pF@1MHz 通孔安装 22mm(高度)
供应商型号: ZT-TMOV14RP250EL2T7
供应商: 海外现货
标准整包数: 1

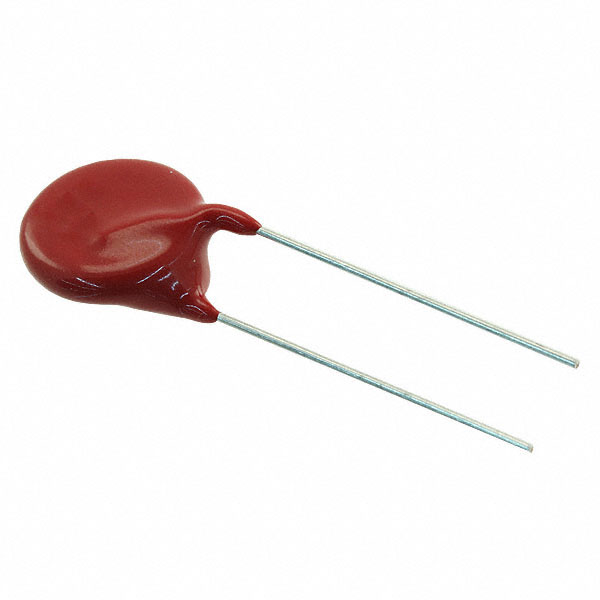

LITTELFUSE 压敏电阻 TMOV14RP250EL2T7

TMOV14RP250EL2T7概述


    产品简介


    金属氧化物压敏电阻(MOVs)是广泛应用于各种电源保护领域的电子元件。特别是Littelfuse公司的TMOV®和iTMOV®系列径向引脚压敏电阻,凭借其高浪涌电流处理能力和卓越的热保护特性,在SPD(电涌保护装置)、AC面板保护模块、电源供应器等领域有着出色的表现。这些压敏电阻不仅能够承受极端电压波动下的过电流,还具有指示功能,便于用户监控电路状态,确保系统的安全运行。

    技术参数


    TMOV® 和 iTMOV® 系列压敏电阻的主要技术参数如下:
    | 参数名称 | 规格 |

    | 额定电压范围 (VM(AC)RMS) | 115V 至 750V |
    | 最大浪涌电流 (ITM) | 6,000A 至 10,000A |
    | 单脉冲能量能力 (J) | 35J 至 480J |
    | 工作温度范围 (TA) | -55°C 至 +85°C |
    | 存储温度范围 (TSTG) | -55°C 至 +125°C |
    | 绝缘电阻 | ≥1,000 MΩ |
    | 浪涌电流额定值 (ITM) (8/20µs) | 6,000A 至 10,000A |
    | 典型电容 (f = 1MHz) | 35pF 至 675pF |

    产品特点和优势


    TMOV® 和 iTMOV® 系列压敏电阻具备以下显著特点和优势:
    - 高效能浪涌电流处理:最大峰值浪涌电流可达10,000A,适用于高功率应用。
    - 高可靠性:采用优质材料制造,具有优异的高温稳定性和抗老化性能。
    - 内置热保护:防止因过热导致的损坏,提升系统整体安全性。
    - 快速响应:内置的热保护元素与MOV体接近,实现快速热响应。
    - 易于焊接:支持波峰焊接,简化装配过程,减少成本。
    - 第三引脚监测功能:iTMOV® 型号具有第三引脚用于监测,方便远程监控。

    应用案例和使用建议


    TMOV® 和 iTMOV® 压敏电阻广泛应用于多种设备,例如:
    - 电涌保护模块:TMOV® 和 iTMOV® 可帮助电源模块满足UL1449标准。
    - 家用电器:白家电的电源防护,提供可靠的浪涌保护。
    - 工业控制设备:确保工业环境下的电路安全,防止电压异常对设备造成损害。
    使用建议:
    - 在选择具体型号时,根据应用场合所需的额定电压及电流进行匹配。
    - 装配过程中要严格控制焊接温度,避免因过热导致的压敏电阻损坏。
    - 定期检测压敏电阻的工作状态,确保其始终处于最佳工作状态。

    兼容性和支持


    - 兼容性:TMOV® 和 iTMOV® 压敏电阻设计用于广泛的电压和电流要求,适合大多数电源保护应用。
    - 支持与维护:Littelfuse公司提供了详尽的技术文档和售后服务,客户可以轻松获取产品使用和维护的相关资料。

    常见问题与解决方案


    1. 如何确定适用的压敏电阻型号?
    - 解决方案:根据实际应用所需的最大额定电压和电流选择合适的型号。
    2. 焊接时需要注意哪些事项?
    - 解决方案:严格按照焊接工艺指导书进行操作,确保焊接温度在规定范围内。
    3. 如何进行定期检测?
    - 解决方案:建议定期进行绝缘电阻和漏电流测试,以确保压敏电阻的正常工作。

    总结和推荐


    综上所述,Littelfuse的TMOV®和iTMOV®系列压敏电阻凭借其高效的浪涌电流处理能力、优秀的热保护功能和便捷的监测机制,成为电源保护领域的理想选择。无论是家用电器还是工业控制设备,这些压敏电阻都能够提供出色的保护性能,提升系统的安全性和可靠性。强烈推荐使用这些高品质的产品来保障电路的安全运行。

TMOV14RP250EL2T7参数

参数
压敏电压 390V
电路数 1
最大交流电压 250V
浪涌电流 6KA
不同频率时的电容 500pF@1MHz
最大直流电压 320V
最小压敏电压 351V
最大压敏电压 429V
能量 100J
长*宽*高 22mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

TMOV14RP250EL2T7厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

TMOV14RP250EL2T7数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE TMOV14RP250EL2T7 TMOV14RP250EL2T7数据手册

TMOV14RP250EL2T7封装设计

查看详情并下载
Symbol
Footprint
3D Model
