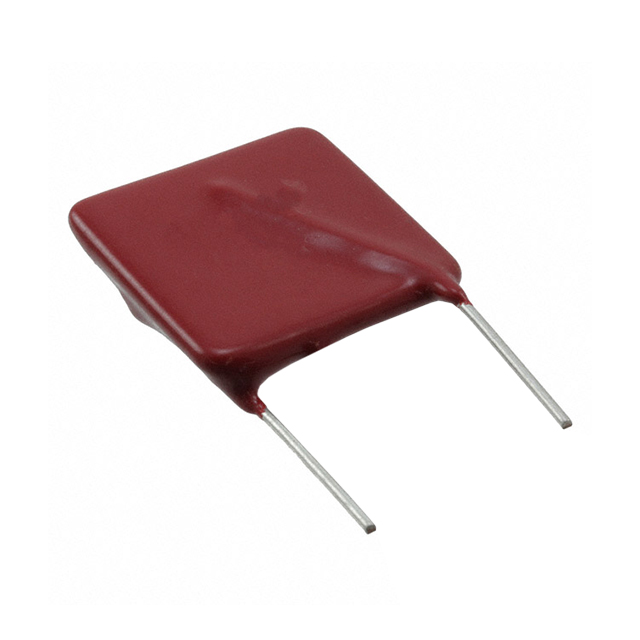

TMOV25SP625E

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 1KV 20KA 1 900V 1.1KV 825V 625V 600J 550pF@1MHz 通孔安装
供应商型号: TMOV25SP625E-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 压敏电阻 TMOV25SP625E

TMOV25SP625E概述

    TMOV®25S Varistor Series 技术手册

    1. 产品简介


    TMOV®25S 是一款金属氧化物压敏电阻(MOV),专为各种交流电压保护应用设计。这些压敏电阻具有径向引线,易于安装且兼容多种标准交流线路电压。它们主要用于电源模块、不间断电源(UPS)和各种需要过电压保护的应用中。TMOV®25S 可以有效防止电压浪涌对电路造成损坏,确保系统稳定运行。

    2. 技术参数


    - 额定连续交流电压范围:115V 至 750V
    - 峰值脉冲电流(ITM):8/20μs 冲击单脉冲下可达 20,000A
    - 瞬态峰值脉冲能量能力:2ms 冲击波下,能量范围为 170J 至 670J
    - 最大额定值:最大额定值为 970V(直流)
    - 工作温度范围:-55°C 至 +85°C
    - 存储温度范围:-55°C 至 +125°C
    - 绝缘电阻:1,000 MΩ
    - 热保护隔离电压能力:600V(当操作时)

    3. 产品特点和优势


    - 集成热响应元件:具备专利的热响应元件,在过电压事件导致过热时自动断开电路,提供额外的安全保障。
    - 高可靠性:符合 UL1449 第三版标准要求,适用于多种标准认证。
    - 宽泛的工作温度范围:适应极端环境下的工作需求。
    - 高抗浪涌能力:高达 20kA 的峰值浪涌电流能力,确保设备安全。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于电源模块、UPS、AC/DC 电源供应器等设备的过电压保护。例如,在工业设备的电源入口处安装 TMOV®25S,可以有效防止雷击或其他外部干扰引起的电压浪涌。
    - 使用建议:在安装过程中应特别注意温度控制,特别是在焊接过程中。建议使用适当的助焊剂,并遵循推荐的焊接曲线进行焊接。

    5. 兼容性和支持


    - 兼容性:TMOV®25S 可与多种标准电路板设计兼容,易于集成到现有系统中。
    - 支持:Littelfuse 提供详细的技术文档和支持服务,确保用户能够正确使用并获得最佳性能。

    6. 常见问题与解决方案


    - 问题:焊接过程中可能出现过热问题。
    - 解决方案:确保严格控制预热阶段和焊锡池的温度,使用推荐的助焊剂和焊锡材料。
    - 问题:如何判断设备已失效?
    - 解决方案:通过观察带有指示器引脚的设备,若热保护元件触发,则指示灯会变化,表明设备已不再提供保护。

    7. 总结和推荐


    TMOV®25S 系列是一款高性能、高可靠性的金属氧化物压敏电阻,适用于各种交流电压保护应用。其独特的热响应功能和高抗浪涌能力使其成为同类产品中的佼佼者。强烈推荐在需要电压保护的应用场合中使用 TMOV®25S。

TMOV25SP625E参数

参数
压敏电压 1KV
最大交流电压 625V
能量 600J
最小压敏电压 900V
最大直流电压 825V
不同频率时的电容 550pF@1MHz
电路数 1
浪涌电流 20KA
最大压敏电压 1.1KV
安装方式 通孔安装
零件状态 在售
包装方式 散装

TMOV25SP625E厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

TMOV25SP625E数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE TMOV25SP625E TMOV25SP625E数据手册

TMOV25SP625E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.0352 ¥ 67.8974
10+ $ 5.1886 ¥ 43.4218
80+ $ 3.8787 ¥ 32.4597
160+ $ 3.681 ¥ 30.805
库存: 800
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 67.89
直接购买
加入购物车
