首页  >  产品百科  >  V242BB60

V242BB60

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 3.9KV 70KA 1 3.51KV 4.29KV 3KV 2.4KV 8.6KJ 1nF@1MHz 底座安装 100mm(长度)
供应商型号: F12017-ND
供应商: Digi-Key
标准整包数: 1

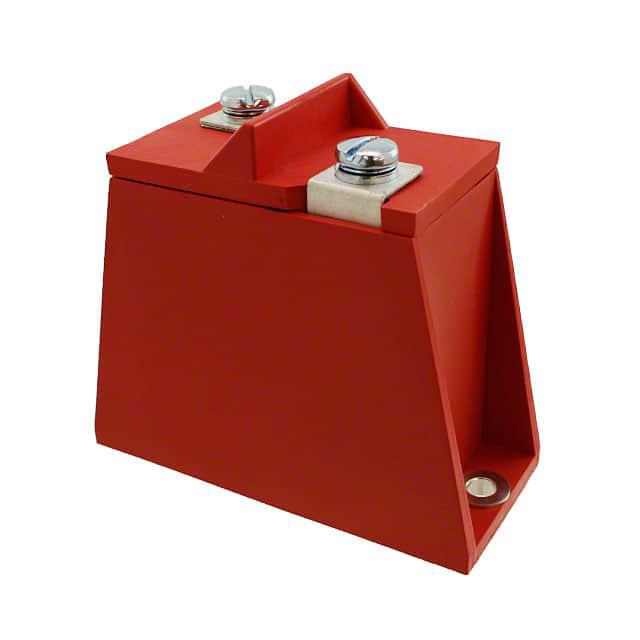

LITTELFUSE 压敏电阻 V242BB60

V242BB60概述

    金属氧化物压敏电阻(MOV)BA/BB系列技术手册

    产品简介


    金属氧化物压敏电阻(Metal-Oxide Varistors,简称MOV)是一种广泛应用于各种高能终端保护的应用中。特别是BA和BB系列,这些产品专为油井钻探、采矿、运输设备及其他重工业交流线路中的电机控制和电源供应提供瞬态浪涌保护。

    技术参数


    - 最大额定电压范围
    - BA系列:130V至880V
    - BB系列:1100V至2800V
    - 连续电流
    - BA系列:AC电压范围130到880V,直流电压范围175到1150V
    - BB系列:AC电压范围1100到2800V,直流电压范围1400到3500V
    - 瞬态峰值脉冲电流
    - BA系列:8/20微秒电流波形下的峰值脉冲电流为50,000到70,000A
    - BB系列:70,000A
    - 单次脉冲能量
    - BA系列:2ms电流方波下的单次脉冲能量范围为450到3200J
    - BB系列:3800到10000J
    - 操作温度范围
    - -55°C 至 +85°C
    - 存储温度范围
    - -55°C 至 +125°C
    - 温度系数
    - 小于0.01%/°C
    - 高电位绝缘能力
    - 5000V
    - 绝缘电阻
    - 1000MΩ
    - 尺寸
    - 直径60mm

    产品特点和优势


    - 高能量吸收能力:BA系列可达3200J,BB系列可达10,000J。
    - 宽操作电压范围:适用于不同工业应用。
    - 坚固的端子:确保电线接触的安全可靠。
    - 完整电气隔离:通过设计提供完整的电气隔离。
    - 符合RoHS标准:环保材料。
    - 无降额至85°C:适用于高温环境。

    应用案例和使用建议


    这些压敏电阻常用于恶劣工业环境中,如矿井设备、海上石油平台、重型机械等。具体应用包括电机控制、电力供应、通信设备等。
    使用建议:
    - 确保正确的安装位置以避免热积累。
    - 定期检查绝缘电阻和温度,确保性能稳定。
    - 在频繁瞬态浪涌的情况下,注意平均功率耗散不超过2.5W。

    兼容性和支持


    BA/BB系列MOV与大多数工业控制系统和其他标准电子设备兼容。Littelfuse提供全面的技术支持和维护服务,确保用户能够获得最佳性能和可靠性。

    常见问题与解决方案


    1. 如何测试绝缘电阻?
    - 使用5000V的高电位绝缘测试仪,测量值应大于1000MΩ。
    2. 如何判断MOV是否需要更换?
    - 检查是否有明显的物理损伤或热变形,并测试其绝缘电阻和击穿电压。如果不符合标准,可能需要更换。

    总结和推荐


    BA/BB系列MOV凭借其出色的耐久性和高效的能量吸收能力,在工业应用中表现优异。尽管它们可能不适合承受大量重复功率耗散的场合,但它们无疑是保护敏感电子设备免受瞬态浪涌损害的理想选择。强烈推荐在重工业及高压应用中采用。
    对于寻找高性能瞬态浪涌保护解决方案的用户,BA/BB系列MOV无疑是一个明智的选择。

V242BB60参数

参数
压敏电压 3.9KV
最大压敏电压 4.29KV
最大交流电压 2.4KV
浪涌电流 70KA
能量 8.6KJ
电路数 1
不同频率时的电容 1nF@1MHz
最大直流电压 3KV
最小压敏电压 3.51KV
长*宽*高 100mm(长度)
安装方式 底座安装
零件状态 在售
包装方式 散装

V242BB60厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V242BB60数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V242BB60 V242BB60数据手册

V242BB60封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 173.0768 ¥ 1448.4365
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1448.43
直接购买
加入购物车
