FBMOV150M

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 240V 40KA 1 216V 264V 200V 150V 440J 4.6nF@1MHz 螺纹安装 85.1mm(长度)
供应商型号: 576-FBMOV150M
供应商: Mouser
标准整包数: 1

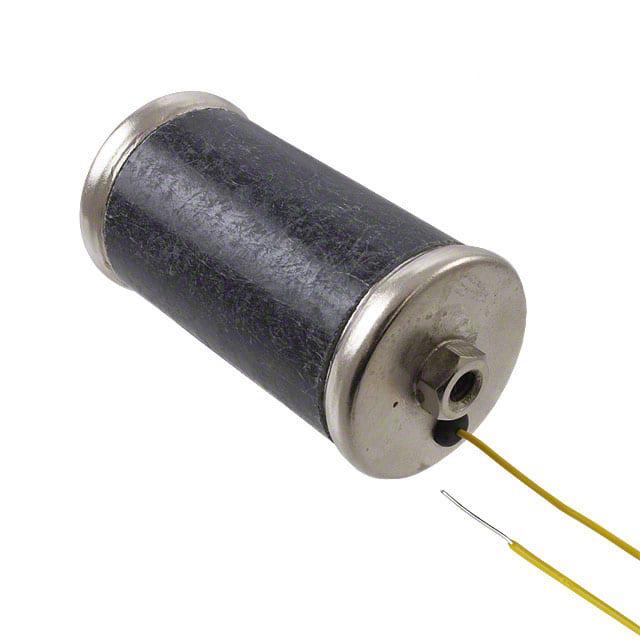

LITTELFUSE 压敏电阻 FBMOV150M

FBMOV150M概述

    FBMOV Varistor Series:工业高能终端避雷器

    1. 产品简介


    FBMOV系列是由Littelfuse推出的工业级高能终端压敏电阻(Varistor)。此系列产品集成了热保护机制和非碎片化设计,特别适用于电路保护,尤其在面临异常过电压和有限电流条件下表现出色。FBMOV系列的产品被广泛应用于各类电源供应系统、变压器、住宅服务面板、配电系统、电信设备以及数据中心等领域。

    2. 技术参数


    - RoHS认证和无铅
    - 专利集成热保护及非碎片化装置
    - UL1449标准符合性:包括短路电流等级测试(39.2节)、中级电流测试(39.3节)以及受限电流异常过电压测试(39.4节)
    - 开路电流能力:能在100A、500A、1000A、25000A和200000A的测试条件下实现不破裂开路
    - 峰值电流额定值:达到40kA
    - 操作温度范围:-55°C 至 +85°C
    - 连续工作状态下的直流电压范围:150V至970V
    - 瞬态情况下的非重复性冲击电流:8/20μs波形,最高40000A
    - 瞬态情况下的非重复性能量能力:2ms波形,范围340J至1340J

    3. 产品特点和优势


    - 热保护:采用集成的热保护装置,在过热时自动断开,防止故障扩散
    - 低电感:集成结构降低了电感,从而改善了对快速过电压瞬变的钳位性能
    - 可靠性:能够在极端条件如100A、500A、1000A、25000A和200000A的测试下实现安全开路而不破裂
    - 宽温域适用性:能够在-55°C至+85°C的温度范围内稳定运行

    4. 应用案例和使用建议


    - 应用案例:FBMOV系列避雷器广泛用于Type 1 SPD产品,能够有效保护电网中的设备免受过电压的损害。
    - 使用建议:当使用环境超过85°C时,建议降低峰值脉冲电流和能量等级以确保可靠运作。参考“峰脉电流降额曲线”来调整运行参数。

    5. 兼容性和支持


    FBMOV系列产品具备良好的机械连接性,方便与各种应用连接。关于产品的兼容性问题,可以查阅官方文档或直接联系Littelfuse获取更多详细信息。Littelfuse提供全面的技术支持和服务,以确保用户获得最佳使用体验。

    6. 常见问题与解决方案


    - 问题一:如何处理高温环境下的电流峰值?
    - 解决方案:遵循降额曲线图减少峰值电流和能量等级,具体操作请参照产品手册。
    - 问题二:出现过热警告怎么办?
    - 解决方案:检查并调整外部环境温度,必要时采取散热措施;若问题持续,应考虑更换其他型号的FBMOV系列压敏电阻。
    - 问题三:产品在长时间高负荷运行后出现性能下降?
    - 解决方案:定期进行性能测试和维护,必要时进行更换。

    7. 总结和推荐


    综上所述,FBMOV系列凭借其优异的热保护性能、低电感、宽温域适应性以及全面的技术支持,在工业电路保护领域具有显著优势。强烈推荐给需要高可靠性的电源管理和电路保护领域的专业人士。

FBMOV150M参数

参数
压敏电压 240V
最大压敏电压 264V
最大交流电压 150V
浪涌电流 40KA
电路数 1
能量 440J
最大直流电压 200V
最小压敏电压 216V
不同频率时的电容 4.6nF@1MHz
长*宽*高 85.1mm(长度)
安装方式 螺纹安装
零件状态 停产
包装方式 散装

FBMOV150M厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

FBMOV150M数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE FBMOV150M FBMOV150M数据手册

FBMOV150M封装设计

查看详情并下载
Symbol
Footprint
3D Model
