V05P25AUTO

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 39V 400A 1 35.1V 429V 28V 25V 2.5J 750pF@1MHz 通孔安装 10mm(高度)
供应商型号: F6421-ND
供应商: Digi-Key
标准整包数: 1

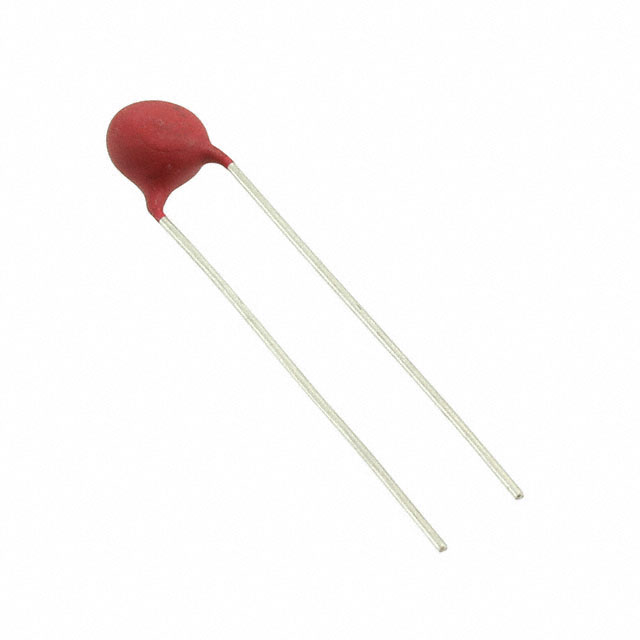

LITTELFUSE 压敏电阻 V05P25AUTO

V05P25AUTO概述


    产品简介


    产品类型: AUMOV® 系列金属氧化物压敏电阻(MOV)是径向引线型的压敏电阻,特别适用于汽车领域的高电流瞬态保护应用。
    主要功能: AUMOV® 系列主要用于负载突卸、启动冲击和电压瞬变的保护,具备高峰值浪涌电流耐受能力。
    应用领域:
    - 汽车车身电子系统
    - 动力传动系统
    - 车载充电器
    - 汽车控制模块保护
    - 电机或感性负载的瞬态抑制

    技术参数


    连续工作条件:
    - 最大稳态交流电压范围:14至625 VAC
    - 最大稳态直流电压范围:16至825 VDC
    瞬态条件:
    - 非重复浪涌电流(8/20μs波形):400至10,000 A
    - 非重复能量能力(2ms波形):1.0至140 J
    环境参数:
    - 运行温度范围:
    - 环氧树脂涂层:-40至+85°C
    - 酚醛树脂涂层和硅树脂涂层:-40至+125°C
    - 储存温度范围:
    - 环氧树脂涂层:-40至+125°C
    - 酚醛树脂涂层和硅树脂涂层:-40至+150°C
    - 温度系数:-0.01%每摄氏度
    隔离电压能力:
    - 环氧树脂涂层:2500 V
    - 酚醛树脂涂层:500 V
    - 硅树脂涂层:2500 V
    温度循环次数:
    - 环氧树脂涂层:5次
    - 酚醛树脂涂层和硅树脂涂层:1000次

    产品特点和优势


    - 高峰值浪涌电流耐受能力: 可达10 kA(8/20 μs脉冲)
    - 宽工作电压范围: 交流电压范围14VAC至625VAC,直流电压范围16VDC至825VDC
    - 五种尺寸可供选择: 5 mm、7 mm、10 mm、14 mm 和 20 mm
    - 高能量吸收能力: 尤其适用于汽车负载突卸和启动冲击保护
    - 无铅、卤素无害、RoHS认证

    应用案例和使用建议


    应用案例:
    - 在汽车负载突卸和启动冲击的应用中,AUMOV®系列通过吸收和钳位瞬态高压,保护敏感电子设备免受损坏。
    使用建议:
    - 确保选型时根据实际应用的电压和电流需求选择合适的尺寸和型号。
    - 在安装过程中确保良好的电气连接,以避免接触不良导致的过热或失效。
    - 对于运行温度超过85°C的环境,需要适当降低峰值浪涌电流和能量等级。

    兼容性和支持


    - AUMOV® 系列支持多种封装材料(环氧树脂、酚醛树脂和硅树脂),提供了不同级别的绝缘电压能力。
    - 厂商提供详细的技术支持和维护服务,确保用户能够充分利用产品的所有功能。

    常见问题与解决方案


    问题1:如何正确选择合适的AUMOV®系列型号?
    - 解决方案: 依据应用所需的电压等级、电流容量及具体工作条件来选择。参照手册中提供的技术参数表格,对比实际需求进行选型。
    问题2:如何保证AUMOV®系列在高温环境下的稳定工作?
    - 解决方案: 对于高于85°C的工作环境,根据手册中推荐的功率降额图(Figure 1A和Figure 1B)调整实际使用的峰值浪涌电流和能量等级,避免因过热而导致设备失效。

    总结和推荐


    AUMOV® 系列金属氧化物压敏电阻是一款高度可靠的瞬态保护设备,广泛应用于汽车电子系统。其优秀的峰值电流处理能力和宽泛的工作电压范围使其成为众多应用的理想选择。然而,考虑到高温环境可能对性能的影响,在特定应用环境中,需要严格按照手册中的推荐值进行调整和操作。总体而言,对于寻求高性能、耐用且可靠保护的用户来说,AUMOV®系列是一个值得推荐的选择。

V05P25AUTO参数

参数
压敏电压 39V
电路数 1
最小压敏电压 35.1V
不同频率时的电容 750pF@1MHz
最大交流电压 25V
最大直流电压 28V
浪涌电流 400A
能量 2.5J
最大压敏电压 429V
长*宽*高 10mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

V05P25AUTO厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V05P25AUTO数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V05P25AUTO V05P25AUTO数据手册

V05P25AUTO封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8395 ¥ 7.0938
10+ $ 0.5037 ¥ 4.2563
25+ $ 0.391 ¥ 3.3036
100+ $ 0.2975 ¥ 2.5142
250+ $ 0.2424 ¥ 2.029
500+ $ 0.2153 ¥ 1.8014
1400+ $ 0.1828 ¥ 1.5299
2800+ $ 0.1653 ¥ 1.3834
5600+ $ 0.1507 ¥ 1.2608
库存: 859
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.09
