V275LC20AP

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 430V 4.5KA 1 473V 369V 275V 75J 450pF@1MHz 通孔安装 22.5mm(高度)
供应商型号: UA-V275LC20AP
供应商: 海外现货
标准整包数: 1

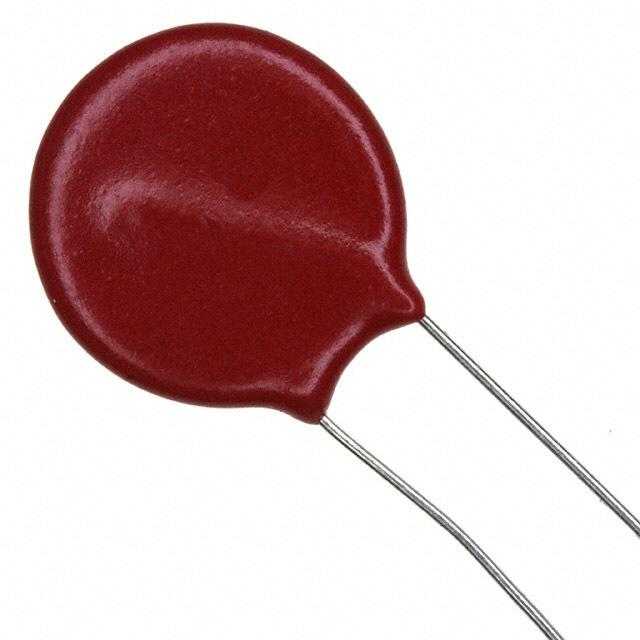

LITTELFUSE 压敏电阻 V275LC20AP

V275LC20AP概述

    LA Varistor Series:过电压保护器件的技术综述

    1. 产品简介


    金属氧化物压敏电阻(MOV)是一种广泛应用于电路过电压保护的器件,能够有效地吸收瞬态电压冲击并将其转换为热量,从而保护后端敏感组件不受损坏。Littelfuse公司的LA Varistor系列正是这类器件的代表。该系列产品具有径向引脚设计,易于安装,适合直接焊接在线路板上。它们通常用于交流电源线路上的持续运行,能有效抑制浪涌电压。这些器件通过了多项国际认证,适用于各种严格的电气和环境条件。

    2. 技术参数


    | 参数 | 值 |

    | 型号尺寸 | 7 mm, 10 mm, 14 mm, 20 mm |
    | 额定交流电压范围 | 130V 至 1000V |
    | 额定直流电压范围 | 175V 至 1200V |
    | 峰值脉冲电流 (ITM) | 8/20µs电流波,范围1200至6500A |
    | 单脉冲能量范围 | 10/1000µs电流波,范围11至360焦耳 |
    | 工作环境温度范围 | -55°C 至 +85°C |
    | 存储温度范围 | -55°C 至 +125°C |
    | 温度系数 (aV) | <0.01%/°C |
    | 绝缘耐压能力 | 2500V DC (一分钟) |

    3. 产品特点和优势


    LA Varistor系列具备多种独特的功能和优势,使其在市场中脱颖而出:
    - 无铅、无卤素和RoHS合规:符合最新的环保标准,可应用于对环境保护有严格要求的应用。
    - 高能量吸收能力:最高可达360焦耳,显著增强了器件的过电压保护能力。
    - 宽泛的工作电压范围:适用于130V到1000V的广泛电压区间。
    - 无需降额至85°C:即使在较高温度环境下,也能保持稳定性能。
    - 多样的包装形式:提供带卷和散装两种选择,方便不同客户的需求。

    4. 应用案例和使用建议


    LA Varistor系列广泛应用于各类需要过电压保护的场合,如电力分配系统、工业控制设备、通信设备及家用电器。例如,在电力分配系统中,这些器件可以作为第一道防线,有效地吸收并消耗由雷击或其他因素引起的瞬态过电压,确保系统的正常运行。
    使用建议:
    - 在使用过程中应注意环境温度,避免超过器件的额定温度范围。
    - 根据具体应用需求选择合适的型号尺寸,确保覆盖所需的电压和能量范围。
    - 考虑到器件的热特性,应适当考虑散热措施,尤其是高功率应用场合。

    5. 兼容性和支持


    LA Varistor系列经过了UL1449认证,同时也符合CECC、IEC等国际标准。它们与其他常见的电子元器件和设备具有良好的兼容性,可无缝集成到现有系统中。制造商还提供了详尽的技术支持和维护服务,帮助用户更好地理解和使用这些器件。

    6. 常见问题与解决方案


    - Q: 器件的工作寿命如何?
    - A: 器件的设计寿命取决于使用条件。在正常工作条件下,预期使用寿命较长。然而,一旦触发过电压吸收事件,其性能可能会逐渐衰减。建议定期检测以确保长期可靠运行。

    - Q: 如何确定最适合的型号?
    - A: 需要根据具体应用的电压、电流和能量需求来选择。建议参考技术手册中的表格和曲线,或者联系技术支持获取更详细的建议。

    7. 总结和推荐


    LA Varistor系列是Littelfuse公司推出的一款高效、可靠的金属氧化物压敏电阻产品。它们在过电压保护领域表现出色,具备广泛的电压范围、优秀的温度稳定性以及良好的封装形式。无论是针对商业还是工业应用,这些器件都展示了极高的性价比。因此,对于需要高水平电压保护的应用场景,强烈推荐使用LA Varistor系列。

V275LC20AP参数

参数
压敏电压 430V
最大交流电压 275V
电路数 1
最小压敏电压 -
能量 75J
最大压敏电压 473V
不同频率时的电容 450pF@1MHz
最大直流电压 369V
浪涌电流 4.5KA
长*宽*高 22.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

V275LC20AP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V275LC20AP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V275LC20AP V275LC20AP数据手册

V275LC20AP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
405+ $ 0.205 ¥ 1.7179
1009+ $ 0.2025 ¥ 1.697
2518+ $ 0.1975 ¥ 1.6551
库存: 8824
起订量: 611 增量: 750
交货地:
最小起订量为:405
合计: ¥ 695.74
