首页  >  产品百科  >  V07P40P

V07P40P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 68V 1KA 1 61.2V 748V 56V 40V 10J 1nF@1MHz 通孔安装 5.6mm(宽度)*12mm(高度)
供应商型号: ZT-V07P40P
供应商: 海外现货
标准整包数: 1

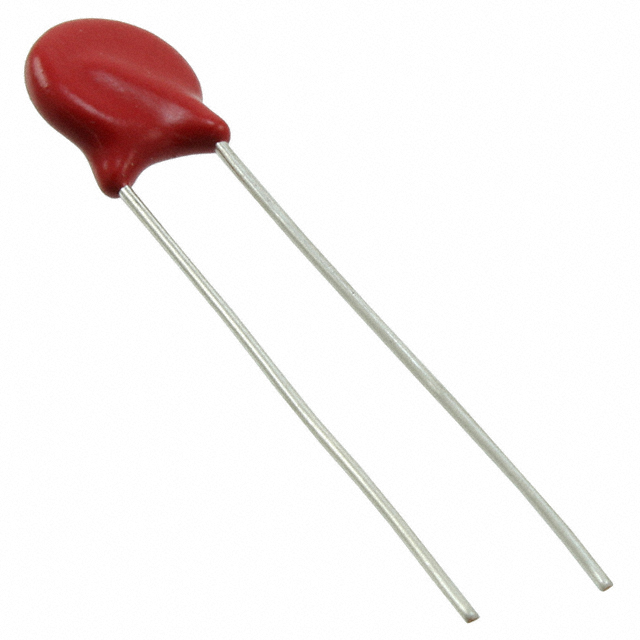

LITTELFUSE 压敏电阻 V07P40P

V07P40P概述

    LV UltraMOV® Varistor系列金属氧化物压敏电阻技术手册

    产品简介


    LV UltraMOV® Varistor系列是Littelfuse公司推出的一款金属氧化物压敏电阻(MOV)。主要用于直流电压应用中的电路保护,具备高效能、低体积占用率的特点,广泛应用于LED照明、无线基站、电源系统等领域。此系列产品具有高浪涌电流耐受能力,能够承受高达10kA的峰值浪涌电流,从而有效保护电路免受由雷击干扰、系统切换瞬变及异常快速瞬变导致的损害。

    技术参数


    - 基本规格
    - 额定持续电压范围:交流(VM(AC)RMS)11至95V;直流(VM(DC))14至125V。
    - 浪涌电流(非重复)8/20μs波形(ITM):500至10,000A。
    - 能量吸收能力(非重复,2ms波形,WTM):0.8至150J。
    - 工作环境温度范围(TA):环氧涂层为-40至+85°C;酚醛涂层为-40至+125°C。
    - 存储温度范围(TSTG):环氧涂层为-40至+125°C;酚醛涂层为-40至+150°C。
    - 爬电距离:800V(适用于10mm、14mm和20mm部分)。
    - 产品型号与尺寸
    - 5种不同的尺寸:5mm、7mm、10mm、14mm和20mm。
    - 各型号有不同的电压范围和额定电流。

    产品特点和优势


    - 高性能设计:通过突破性的低电压压敏电阻设计,提供高达10kA的峰值浪涌电流耐受能力。
    - 紧凑型设计:减少保护电路所需的面积和体积。
    - 宽泛的工作电压范围:11V至125V的交流电压范围和14V至125V的直流电压范围,适应多种应用需求。
    - 环境友好:无铅、无卤素且符合RoHS标准。
    - 高温适应性:高工作温度范围可达125°C(酚醛涂层选项),满足工业环境中对高温的适应需求。
    - 认证与认可:多个产品获得UL、TUV和其他国际认证。

    应用案例和使用建议


    LV UltraMOV® Varistor系列产品广泛应用于各种消费电子、通信设备和工业控制场合。例如,在LED灯具中可以用于过电压保护,防止因电源波动造成的损坏。在无线基站电源系统中,则可作为关键的防雷保护装置,提高系统的可靠性和稳定性。使用时,需要注意平均功率耗散不应超过每个型号的最大允许值。

    兼容性和支持


    所有环氧涂层尺寸均通过UL认证,而只有10mm、14mm和20mm的酚醛涂层产品通过UL认证。此外,针对特定型号如10mm、14mm和20mm的部件还获得了800V隔离电压的认证。对于这些产品的具体使用,Littelfuse提供了详尽的技术支持文档和样品服务,以确保用户能正确安装和使用。

    常见问题与解决方案


    - 问题1: 设备在高温环境下表现不稳定。
    - 解决方案: 选择酚醛涂层型号,并确保工作环境温度不超过125°C。

    - 问题2: 设备出现过早失效的情况。
    - 解决方案: 检查安装是否正确,确认实际工作条件没有超出设备的额定参数,并及时更换已损坏的部件。

    总结和推荐


    LV UltraMOV® Varistor系列是一款高性能的金属氧化物压敏电阻,具备优秀的浪涌电流防护能力和广泛的适用范围。其紧凑的设计、宽广的工作电压区间和优越的电气性能使其成为众多应用场景的理想选择。考虑到其广泛的适用性和可靠性,我们强烈推荐在需要过电压保护的应用中使用LV UltraMOV® Varistor系列产品。

V07P40P参数

参数
压敏电压 68V
最小压敏电压 61.2V
电路数 1
不同频率时的电容 1nF@1MHz
能量 10J
浪涌电流 1KA
最大压敏电压 748V
最大交流电压 40V
最大直流电压 56V
长*宽*高 5.6mm(宽度)*12mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

V07P40P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V07P40P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V07P40P V07P40P数据手册

V07P40P封装设计

查看详情并下载
Symbol
Footprint
3D Model
