KRDM4145S

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: ZT-KRDM4145S
供应商: 海外现货
标准整包数: 1

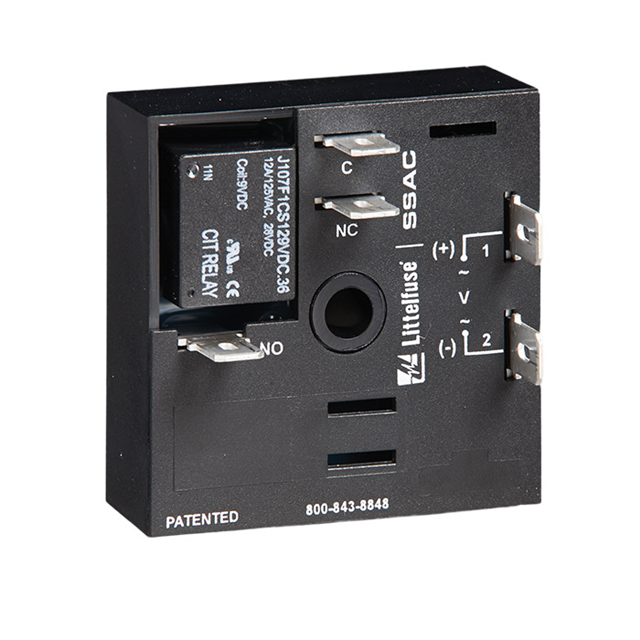

LITTELFUSE 其他工具 KRDM4145S

KRDM4145S概述

    KRDM系列时间延迟继电器技术手册

    1. 产品简介


    KRDM系列是一款紧凑型时间延迟继电器,尺寸仅为2英寸(50.8毫米)见方。它采用固态定时电路,提供了卓越的重复精度和稳定性。封装保护使其能够抵抗冲击、振动和湿度,是OEM应用的理想选择。KRDM系列集成了高性价比的微控制器,适用于需要小尺寸、隔离、可靠性和长寿命的应用场景。
    主要功能:
    - 延时启动(Delay-on-Make)
    - 输入电压范围广:12VDC、24VAC/DC、110VDC、120VAC、230VAC
    - 输出形式:隔离式SPDT继电器触点
    应用领域:
    KRDM系列广泛应用于工业自动化、设备控制、电梯系统、HVAC系统等领域。

    2. 技术参数


    | 参数类别 | 具体数值 |

    | 尺寸 | 50.8mm × 50.8mm × 30.7mm |
    | 重量 | 约2.6盎司(74克) |
    | 工作温度范围 | 操作:-20°C至60°C;存储:-40°C至85°C |
    | 输入电压 | 12VDC、24VAC/DC、110VDC、120VAC、230VAC |
    | 输出电流 | 10A@125VAC,5A@230VAC,28VDC |
    | 时间延迟范围 | 0.1秒至100分钟 |
    | 时间延迟精度 | ±0.5% 或 ±20毫秒,取较大值 |
    | 机械寿命 | 1×10⁷次操作 |
    | 电气寿命 | 1×10⁵次操作 |
    | 隔离电压 | ≥1500VRMS(输入到输出) |

    3. 产品特点和优势


    - 微型设计:紧凑尺寸仅50.8mm见方,易于集成到各种小型化设备中。
    - 高精度:重复精度达到±0.5%,确保长时间稳定运行。
    - 多功能调节:提供固定延时及可调延时两种模式,满足多样化需求。
    - 环境适应性强:具备优异的抗冲击、振动和湿度能力,适合恶劣工业环境。
    - 隔离设计:SPDT输出触点实现AC/DC负载的全面控制。

    4. 应用案例和使用建议


    KRDM系列适用于多种工业应用场景,如:
    - 电梯系统:通过延时启动防止意外关闭。
    - HVAC控制:延迟启动风扇以减少启动冲击电流。
    - 自动门控:为门锁或开关提供延迟动作。
    使用建议:
    - 在使用外部调节时,务必参考随附的调整曲线图表,确保时间设置准确无误。
    - 若设备长期处于高温或潮湿环境下,建议添加额外防护措施,例如IP防护外壳。

    5. 兼容性和支持


    KRDM系列具有广泛的电压和频率兼容性,可直接接入标准工业电源。配套配件包括快速连接端子(P1015系列)、DIN导轨适配器(P1023-20)和旋转旋钮(P0700-7)。
    制造商提供全面的技术支持和定制服务,如有特殊需求可通过电话800-843-8848联系。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器无法正常启动 | 检查输入电压是否符合要求 |
    | 输出延迟时间不准 | 调整或更换时间延迟设定模块 |
    | 触点接触不良 | 清洁触点并确认安装正确 |

    7. 总结和推荐


    KRDM系列时间延迟继电器凭借其紧凑的设计、高精度和高可靠性,在工业自动化领域表现出色。它不仅价格合理,还具备出色的环境适应能力和强大的功能性。对于需要精确延时控制的设备,这款继电器无疑是理想的选择。
    综上所述,强烈推荐使用KRDM系列时间延迟继电器,尤其是对空间有限且对稳定性要求高的项目。

KRDM4145S参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

KRDM4145S厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

KRDM4145S数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE KRDM4145S KRDM4145S数据手册
