ESDR420A0

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: 576-ESDR420A0
供应商: Mouser
标准整包数: 1

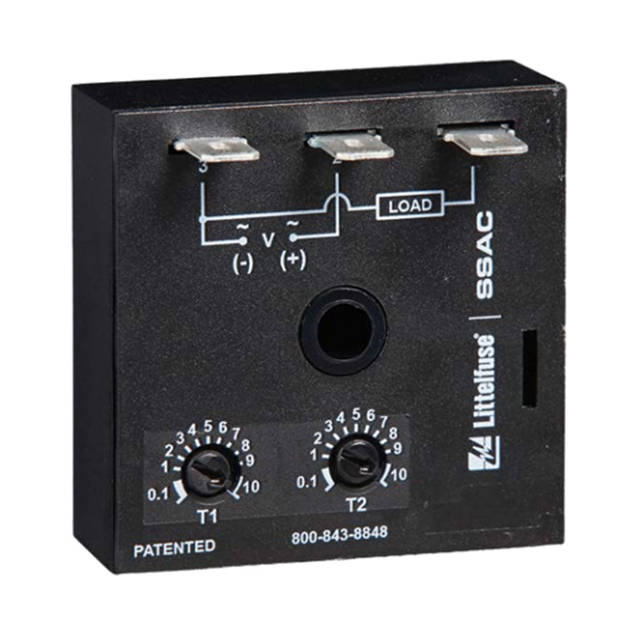

LITTELFUSE 其他工具 ESDR420A0

ESDR420A0概述


    产品简介


    ESDR系列时间延迟继电器由Littelfuse公司生产,提供独立调整的两个延迟周期。它们适用于多种工业和商业应用,包括空气干燥、自动加油、寿命测试、化学计量和自动循环操作。这些继电器设计用于在输入电压为12VDC到230VAC之间时运行,延迟时间为0.1秒至1000分钟,并且具有非常高的可靠性。其紧凑的设计使得这些设备非常适合OEM应用。

    技术参数


    - 输入电压范围: 12VDC 至 230VAC
    - 延迟范围: 0.1秒至1000分钟,分为6个可调范围或固定
    - 重复精度: ±0.1% 或 20毫秒(取较大值)
    - 工厂校准误差: ≤ ±5%
    - 温度和电压变化下的延迟误差: ≤ ±2%
    - 复位时间: ≤ 150毫秒
    - 电源消耗: 交流电 ≤ 2VA;直流电 ≤ 1W
    - 最大负载电流: 稳态1A,冲击电流10A(60°C)
    - 断开状态漏电流: 交流电 ≈ 5mA(230VAC);直流电 ≈ 1mA
    - 过压保护: 电路封装,介电击穿 ≥ 2000V RMS
    - 绝缘电阻: ≥ 100 MΩ
    - 机械安装: 表面安装,一个#10螺丝
    - 尺寸: 高50.8毫米(2英寸),宽50.8毫米(2英寸),深30.7毫米(1.21英寸)
    - 终止方式: 0.25英寸(6.35毫米)男性快速连接端子
    - 工作/存储温度: -40°C 至 75°C / -40°C 至 85°C
    - 湿度: 相对湿度95%,不凝结
    - 重量: 约2.4盎司(68克)

    产品特点和优势


    - 微控制器基础设计: 提供±0.1%的重复精度和±5%的工厂校准精度。
    - 固态输出: 可提供1亿次操作,无活动部件,减少磨损和弧光风险。
    - 完全固态封装: 抗冲击、抗振动和抗湿度。
    - 独立的ON/OFF周期调节: 便于灵活配置。
    - 紧凑低设计: 尺寸仅为2英寸(50.8毫米)平方,适合OEM应用。

    应用案例和使用建议


    应用案例:
    - 空气干燥: 确保压缩空气系统在设定的时间间隔内保持干燥。
    - 自动加油: 定时为机器设备自动加油,提高维护效率。
    - 化学计量: 控制化学品的添加量,确保精确和一致。
    使用建议:
    - 根据实际需求选择合适型号: 确保输入电压、延迟时间和工作环境相匹配。
    - 注意环境因素: 在高湿度或振动环境下使用时,应注意防护措施。
    - 定期检查和维护: 延长使用寿命,确保稳定性能。

    兼容性和支持


    这些继电器可以方便地与各种开关模式配合使用,如正向切换或负向切换。配件如面板安装电位计、安装支架、接线端子和DIN导轨适配器,进一步提高了其灵活性和适用性。制造商提供了详细的技术支持和服务,可通过电话800-843-8848联系。

    常见问题与解决方案


    - 问题: 延迟时间设置不准确。
    - 解决方案: 检查并重新校准继电器,确保外部电阻与时间延迟范围匹配。
    - 问题: 输出电流不稳定。
    - 解决方案: 检查电源供应,确保符合规定的输入电压和频率。
    - 问题: 设备过热。
    - 解决方案: 确保设备安装位置通风良好,避免长时间超负荷运行。

    总结和推荐


    ESDR系列时间延迟继电器凭借其精准的控制能力和高可靠性,成为众多应用的理想选择。其强大的兼容性、耐用的设计和简便的操作使其在商业和工业应用中脱颖而出。因此,强烈推荐这一产品。

ESDR420A0参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

ESDR420A0厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

ESDR420A0数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE ESDR420A0 ESDR420A0数据手册
