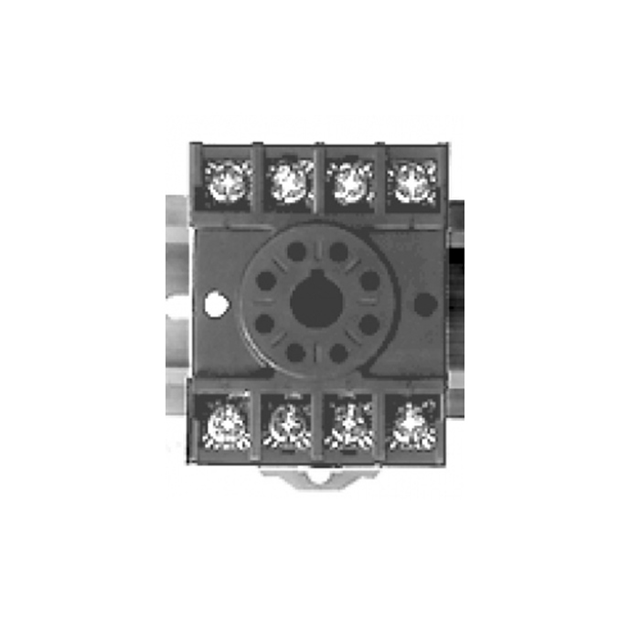

首页  >  产品百科  >  OT11PC

OT11PC

产品分类: 其他继电器
厂牌: LITTELFUSE
产品描述:
供应商型号: ZT-OT11PC
供应商: 海外现货
标准整包数: 1
LITTELFUSE 其他继电器 OT11PC

OT11PC概述

    201-xxx-DPDT系列电压监测继电器

    产品简介


    201-xxx-DPDT系列是一款专为保护三相电机而设计的11针插接式电压监测继电器。该系列产品提供两种型号:201-100-DPDT用于95-120VAC、50/60Hz的电机,而201-200-DPDT则适用于190-240VAC、50/60Hz的电机。这些继电器能够防止因输入电压问题导致的电机损坏。
    该系列继电器具有两个隔离的触点集,适合使用于需要不同电压控制电路的应用。独特的微控制器基础电压和相位检测电路能实时监测电压,以检测有害的电力线状况。当检测到有害条件时,电机保护器的输出继电器会在特定的跳闸延迟后被禁用。当电力线条件恢复到可接受水平且经过指定时间(重启延迟)后,输出继电器会重新激活。

    技术参数


    - 输入特性
    - 额定线电压:95-120VAC(201-100-DPDT)、190-240VAC(201-200-DPDT)
    - 频率:50/60Hz
    - 功能性特征
    - 低电压阈值:跳闸90% ±1%,重置93% ±1%
    - 电压不平衡阈值:跳闸6%,重置4.5%
    - 跳闸延迟时间:低电压4秒,不平衡、相位故障2秒;具有-60ms选项的模型为0.5秒
    - 重启延迟时间:4秒;具有-60ms选项的模型为60毫秒
    - 输出特性
    - 输出接触额定值(双刀双掷):指示灯负载480VA @ 240VAC,通用负载10A @ 240VAC
    - 一般特性
    - 温度范围:-40°C至70°C
    - 最大输入功率:5W
    - 认证标准:通过IEC 61000-4-2静电放电(ESD)等级3,6kV接触,8kV空气;通过IEC 61000-4-4快速瞬变脉冲等级3,2.5kV输入电源;通过IEC 60947-6-2安全标志

    产品特点和优势


    - 特点
    - 微控制器基础电路:持续监测三相电压,以防有害的线路状况,甚至在电机启动前。
    - 紧凑型设计:11针;DIN导轨或表面安装。
    - 先进LED指示:提供诊断,可用于故障排除和确定继电器状态。
    - 双隔离C型继电器:适用于具有不同电压控制电路的系统。
    - 优势
    - 防止电压波动引起的误跳闸。
    - 适用于多种控制电路和电压要求,增加了灵活性。
    - 提供了直观的诊断工具,简化了维护过程。

    应用案例和使用建议


    该系列继电器适用于各种工业场合,例如机械制造、矿山、石化等行业。具体应用实例包括工厂中的三相电动机控制、泵站及自动化生产线。使用建议包括:
    - 安装时确保继电器正确连接至电源。
    - 根据不同的电压需求选择合适的型号。
    - 定期检查继电器的状态,确保其正常运行。

    兼容性和支持


    - 兼容性:201-xxx-DPDT系列可与符合DIN导轨或表面安装标准的其他元器件兼容。
    - 支持:制造商提供了详细的安装和操作手册,并对特定的故障排除进行了说明。

    常见问题与解决方案


    - Q: 继电器如何处理电压波动?
    - A: 该继电器具有固定的跳闸和重启延迟,可在电压恢复到正常水平后自动重启,减少误跳闸的风险。

    - Q: 继电器如何安装?
    - A: 可通过OT11PC卡座进行表面或DIN导轨安装,确保按照正确的扭矩拧紧螺钉。

    总结和推荐


    总体而言,201-xxx-DPDT系列电压监测继电器凭借其稳定的性能、灵活的设计和丰富的功能性,在各类工业应用中表现出色。推荐在需要精密电压监控和电机保护的场合中使用该系列继电器。

OT11PC参数

参数
开关功能 -
继电器类型 -
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

OT11PC厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

OT11PC数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他继电器 LITTELFUSE OT11PC OT11PC数据手册

OT11PC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.5111 ¥ 146.7431
库存: 0
起订量: 4 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
