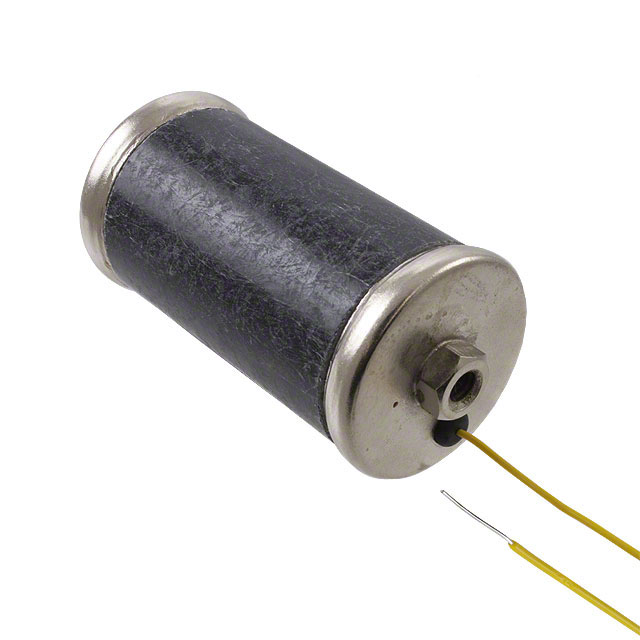

FBMOV385M

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 620V 40KA 1 558V 682V 505V 385V 860J 1.8nF@1MHz 螺纹安装 85.1mm(长度)
供应商型号: ZT-FBMOV385M
供应商: 海外现货
标准整包数: 1
LITTELFUSE 压敏电阻 FBMOV385M

FBMOV385M概述

    # FBMOV Varistor Series: Technical Overview and User Guide

    1. 产品简介


    FBMOV Varistor Series 是由 Littelfuse 公司设计的一款工业级高能终端压敏电阻。这些压敏电阻主要应用于电路保护,能够有效抵御瞬时过电压。它们具备高能量吸收能力,适用于各种类型的电力供应系统,如电源适配器、变压器、住宅服务面板、配电系统、电信设备和数据中心等。

    2. 技术参数


    规格参数
    - 额定峰值电流 (ITM): 40,000 A(8/20μs 波形)
    - 非重复能量能力 (WTM): 340 至 1340 焦耳(2ms 波形)
    - 连续稳态电压范围
    - 直流电压范围 (VM(DC)): 150 至 970 V
    - 交流电压范围 (VM(AC)RMS): 115 至 750 V
    - 工作温度范围
    - 操作温度范围 (TA): -55°C 至 +85°C
    - 存储温度范围 (TSTG): -55°C 至 +125°C
    - 电容值 (C): 通常介于 1500 pF 至 6400 pF(1 MHz 测试频率下)
    - 隔离电压 (Hi-Pot Encapsulation): 2500 V
    - 绝缘电阻 (Insulation Resistance): >1000 MΩ
    高温降额曲线
    对于超过 85°C 的环境温度,额定峰值电流和能量等级需要进行相应的降额处理。详见图 1 中的峰值脉冲电流和能量降额曲线。

    3. 产品特点和优势


    FBMOV Varistor Series 代表了电路保护技术的新发展,具有以下几个独特功能和优势:
    - 快速热响应: 由于集成的热保护元件与压敏电阻体非常接近,使得 FBMOV 在过热情况下能够迅速反应。
    - 紧凑的设计: 低电感的设计,提高了对快速过电压瞬变的抑制性能。
    - 专利保护机制: 包含一个可热激活的元件,在异常过电压条件下可以自动断开以防止过热,从而避免破裂风险。
    - 符合 RoHS 和无铅标准: 符合环保要求,支持可持续生产。
    - UL 认证: 符合 UL1449 标准,特别适用于浪涌保护设备(SPD)。

    4. 应用案例和使用建议


    FBMOV Varistor Series 适用于多种应用场景,例如:
    - 浪涌保护装置 (SPD):适用于 Type 1 SPD 产品,提供有效的瞬态过电压保护。
    - 电源适配器: 确保在不稳定的电网环境下稳定运行。
    - 变压器: 提升电力系统的安全性和稳定性。
    - 住宅服务面板: 为家庭提供全方位的电力保护。
    - 配电系统: 适用于数据中心、电信基础设施等关键场合。
    使用建议:
    - 在选择 FBMOV Varistor Series 时,应根据具体的应用场景和需求选择合适的型号。
    - 定期检查设备的工作状态,确保压敏电阻的有效性。
    - 对于操作温度超过 85°C 的环境,应根据降额曲线调整应用参数。

    5. 兼容性和支持


    FBMOV Varistor Series 与其他标准电气设备兼容,可用于各种标准电路连接。Littelfuse 提供全面的技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    - 问题 1: 设备在高温环境中无法正常工作。
    - 解决方案: 参考图 1 的峰值电流和能量降额曲线,适当降低应用条件下的峰值电流和能量等级。
    - 问题 2: 设备出现异常过电压时无法自动断开。
    - 解决方案: 确认是否正确安装了热保护元件,并且确保其处于正常工作状态。
    - 问题 3: 设备的寿命较短。
    - 解决方案: 定期进行设备检查,更换损坏或失效的部件。

    7. 总结和推荐


    综上所述,FBMOV Varistor Series 在电路保护方面表现出色,具备快速热响应、紧凑设计、专利保护机制、符合 RoHS 和无铅标准等显著优点。该产品广泛适用于多种应用场景,是一款值得信赖的选择。如果您正在寻找一款可靠的电路保护解决方案,我们强烈推荐您使用 FBMOV Varistor Series。

FBMOV385M参数

参数
压敏电压 620V
最大压敏电压 682V
电路数 1
浪涌电流 40KA
最大交流电压 385V
不同频率时的电容 1.8nF@1MHz
最小压敏电压 558V
最大直流电压 505V
能量 860J
长*宽*高 85.1mm(长度)
安装方式 螺纹安装
零件状态 停产
包装方式 散装

FBMOV385M厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

FBMOV385M数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE FBMOV385M FBMOV385M数据手册

FBMOV385M封装设计

查看详情并下载
Symbol
Footprint
3D Model
