TSD7412S

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: ZT-TSD7412S
供应商: 海外现货
标准整包数: 1
LITTELFUSE 其他工具 TSD7412S

TSD7412S概述

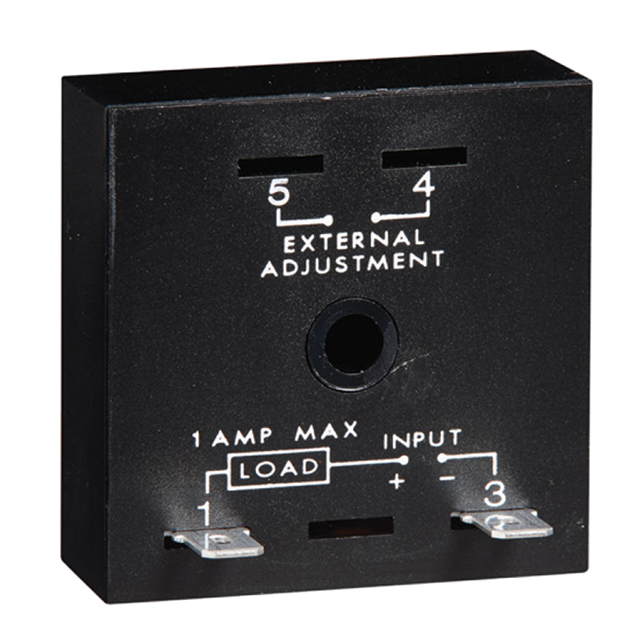

    TSD7 Series 时间延迟继电器

    1. 产品简介


    TSD7系列时间延迟继电器采用独特的设计,通过仅连接两个终端来实现负载控制。该系列产品适用于多种工业和商业应用场景,特别适用于需要时间延迟控制的接触器、电磁阀、继电器及灯负载控制。本系列产品可用于延时接通模式(Interval Timing)和延时断开模式(Delay-on-Break),从而提供灵活的时间控制方案。

    2. 技术参数


    - 操作模式: 延时接通模式、延时断开模式
    - 输入电压: 24VAC, 120VAC, 230VAC
    - 电压容差: ±20%
    - 交流线频率: 50/60 Hz
    - 输出形式: 固态输出
    - 最大负载电流: 1A稳态,10A瞬时电流
    - 最小负载电流: 40mA
    - 有效电压降:
    - 24VAC: 3V
    - 120VAC: 4V
    - 230VAC: 6V
    - 重复精度: ±0.5% 或 ±20ms(以较大者为准)
    - 工作温度范围: -40°C 至 75°C
    - 存储温度范围: -40°C 至 85°C
    - 湿度范围: 95% 相对湿度,无冷凝
    - 尺寸: 高度 50.8 mm (2"), 宽度 50.8 mm (2"), 深度 30.7 mm (1.21")
    - 重量: 约 2.4 盎司 (68 克)

    3. 产品特点和优势


    - 微控制器驱动: 实现重复精度 ±0.5%,确保高精度时间控制。
    - 宽温度范围: 额定温度为 75°C,适用于高温应用。
    - 紧凑低耗设计: 支持 OEM 应用,成本低且安装便捷。
    - 全固态封装: 无移动部件,提高可靠性并耐受冲击、振动和湿度。
    - 快速安装: 采用两终端串行负载连接方式,便于新旧系统的安装。

    4. 应用案例和使用建议


    应用案例:
    - 风扇延时控制: 在开关断开后,风扇延时一段时间再停止运行,节约能源。
    - 工业设备控制: 控制机械设备的启动和停止时间,提升自动化生产效率。
    使用建议:
    - 对于高温环境下的应用,选择额定温度范围更高的型号。
    - 在安装过程中,注意遵循正确的接线方法,以确保电路稳定和安全性。
    - 使用外部调整模块可获得更精确的时间控制。

    5. 兼容性和支持


    - 兼容性: 可通过配套的配件如适配器模块、安装支架等与其他电子元件轻松集成。
    - 支持与维护: Littelfuse 提供技术支持,如需定制产品,请联系销售团队。

    6. 常见问题与解决方案


    - 问题1: 输出无法保持延时状态?
    - 解决办法: 检查输入电压是否正常,确认接线无误。
    - 问题2: 继电器频繁复位?
    - 解决办法: 确认设定的延时时间是否合适,调整至适当范围。

    7. 总结和推荐


    TSD7系列时间延迟继电器以其出色的稳定性、高精度和宽泛的工作温度范围,成为工业和商业应用的理想选择。无论是作为延时接通模式还是延时断开模式,都能满足不同场景的需求。强烈推荐该产品用于需要精准时间控制的应用中。

TSD7412S参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

TSD7412S厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

TSD7412S数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE TSD7412S TSD7412S数据手册

TSD7412S封装设计

查看详情并下载
Symbol
Footprint
3D Model
