ORB24A25

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: ZT-ORB24A25
供应商: 海外现货
标准整包数: 1
LITTELFUSE 其他工具 ORB24A25

ORB24A25概述

    电子元器件产品技术手册:ORB系列时间延迟继电器

    产品简介

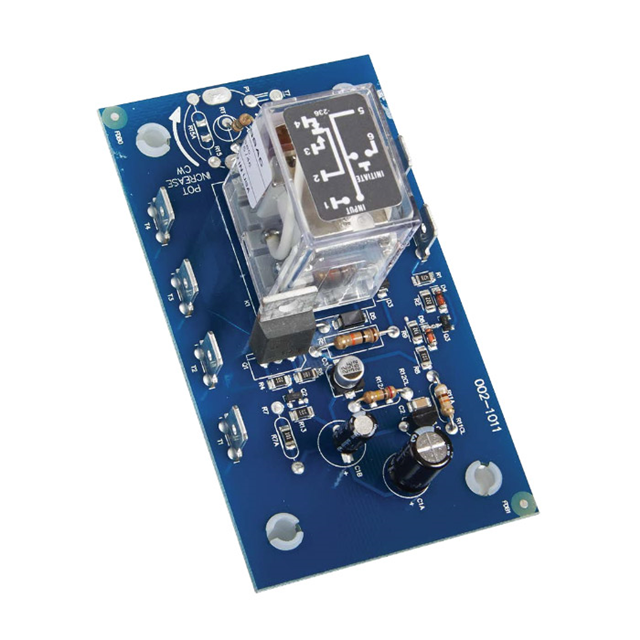

    ORB系列时间延迟继电器是专为控制和保护应用设计的产品。它采用开放PCB结构,具有良好的性价比,不牺牲性能和可靠性。该继电器的主要输出形式包括隔离的10A双极双掷(DPDT)或单极双掷(SPDT)形式。时间延迟可以按工厂固定值、面板上的旋钮调节或外部调整订购。所有的连接器均采用0.25英寸(6.35毫米)快速接线端子。

    技术参数


    - 时间延迟:
    - 类型:模拟电路
    - 范围:0.05至300秒
    - 重复精度:±2%或20毫秒(较大者)
    - 容差:可调:保证范围;固定:±10%
    - 复位时间:≤50毫秒
    - 启动时间:≤70毫秒
    - 温度和电压变化影响:≤±10%
    - 输入电压:24、120或230VAC
    - 容差:24VAC -15%至20%,120VAC及230VAC -20%至10%
    - 交流线频率:50/60Hz
    - 功耗:2.25瓦
    - 输出:
    - 类型:电磁继电器
    - 形式:隔离,SPDT或DPDT
    - 额定电流:10A电阻负载@120/240VAC和28VDC;1/3马力@120/240VAC
    - 寿命:机械-1×10^7;电气-1×10^6
    - 保护:
    - 隔离电压:≥1500V RMS输入到输出
    - 机械安装:表面安装,用四个#6(M3.5 x 0.6)螺丝固定
    - 尺寸:高53.8毫米(2.12英寸),宽93.7毫米(3.69英寸),深47.8毫米(1.88英寸)
    - 引脚:0.25英寸(6.35毫米)快速接线端子
    - 环境:
    - 工作/存储温度:-20°C至65°C / -30°C至85°C
    - 重量:约2.7盎司(77克)

    产品特点和优势


    - 开放式PCB结构:降低成本,适用于OEM应用。
    - 模拟电路:重复精度±2%,工厂校准±10%。
    - 隔离的10A、SPDT或DPDT输出接触点:允许控制AC或DC电压下的负载。
    - 线路电压启动:不需要单独的控制电压进行操作。
    - 配件:提供多种安装和调整选项,如P1004-12-X Versa-Pot、P0700-7 Versa-Knob、P1015-64(AWG 14/16)和P1015-18 Quick Connect to Screw Adapter。

    应用案例和使用建议


    ORB系列时间延迟继电器广泛应用于工业自动化、电机控制、暖通空调系统等领域。例如,在工业生产线上,该继电器可用于定时控制设备的启停,确保设备在预定的时间内正确运行。
    建议使用该继电器时,应考虑系统的电源电压范围,确保继电器能够在额定范围内正常工作。对于需要精确控制的应用,建议选择带有外部调节装置的产品,以便于在现场进行更精细的调整。

    兼容性和支持


    ORB系列继电器设计为通用型产品,与市面上大多数标准电气系统兼容。Littelfuse公司提供详细的技术文档和客户支持服务,以帮助用户更好地理解和使用这些产品。如有特殊需求,用户可以直接联系公司获取定制化的产品解决方案。

    常见问题与解决方案


    - Q: 如何设置时间延迟?
    - A: 可通过内置旋钮或外部调节装置进行设置。具体步骤请参考用户手册中的操作指南。

    - Q: 继电器无法启动怎么办?
    - A: 检查电源连接是否正确,确保继电器获得正确的输入电压。此外,确认继电器是否正确接收到启动信号。
    - Q: 继电器寿命不够长怎么办?
    - A: 确保在规定的环境条件下使用继电器,避免过度负载。定期检查维护,更换磨损部件,以延长使用寿命。

    总结和推荐


    综上所述,ORB系列时间延迟继电器凭借其出色的性能、多功能性和易于使用的特性,成为众多工业自动化和控制系统中的理想选择。它不仅满足了基本的功能需求,还在提高效率和可靠性方面表现出色。因此,强烈推荐在需要时间延迟控制的应用中使用ORB系列继电器。

ORB24A25参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

ORB24A25厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

ORB24A25数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE ORB24A25 ORB24A25数据手册
