V420LC20AP

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 680V 4.5KA 1 612V 748V 560V 420V 90J 300pF@1MHz 通孔安装
供应商型号: ZT-V420LC20AP
供应商: 海外现货
标准整包数: 1

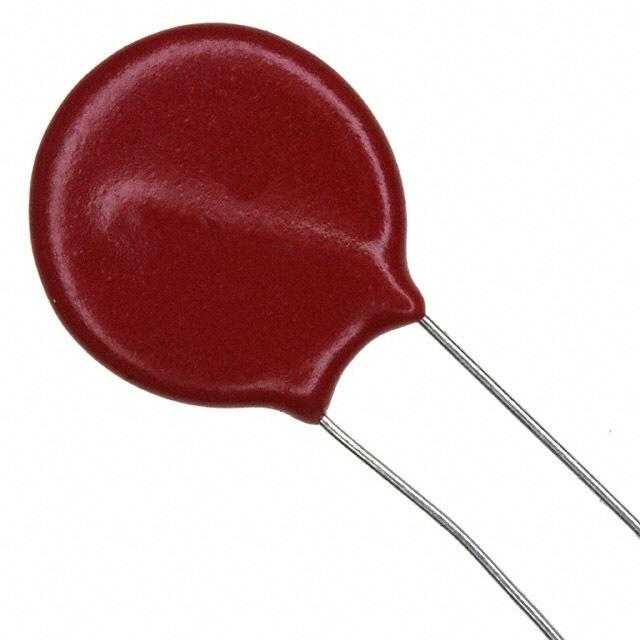

LITTELFUSE 压敏电阻 V420LC20AP

V420LC20AP概述


    产品简介


    金属氧化物压敏电阻(MOV)
    径向引脚型压敏电阻 - LA系列
    金属氧化物压敏电阻(MOVs)是用于连续操作交流电源线的径向引脚型压敏电阻。该系列由美国认证(UL)认可,具有较小的安装空间要求,并提供多种标准引脚形式选项。LA系列包含四种型号尺寸:7mm、10mm、14mm 和 20mm,工作电压范围从130V到1000V,冲击能量吸收能力最高可达360焦耳。某些型号提供了不同的箝位电压选择,分别以“A”和“B”后缀区分。其中,“A”代表标准型号,而“B”则提供较低的箝位电压。

    技术参数


    | 参数名称 | 详细信息 |

    | 模型尺寸 | 7mm, 10mm, 14mm, 20mm |
    | 额定工作电压 | 130V~1000V AC RMS |
    | 直流测试电流 | 175V~1200V DC |
    | 能量吸收能力 | 最高360焦耳 |
    | 峰值脉冲电流 | 8/20µs电流波下为1200A~6500A |
    | 单脉冲能量 | 10/1000µs电流波下为11J~360J |
    | 工作温度范围 | -55℃~+85℃ |
    | 存储温度范围 | -55℃~+125℃ |
    | 温度系数 | <0.01%/℃ |
    | 高温封装 | 2500V(环氧树脂封装) |

    产品特点和优势


    1. 无铅、无卤素和RoHS符合:符合环保要求。
    2. 能量吸收能力强:高达360焦耳。
    3. 宽电压范围:130V至1000V AC RMS。
    4. 在高达85℃环境温度下无降额。
    5. 多种包装选择:可选卷带或散装。

    应用案例和使用建议


    应用案例:
    - 在家用电器中保护电路免受过电压的影响。
    - 在工业设备中抑制瞬态电压突变。
    使用建议:
    - 确保在安装前检查设备的额定电压,以确保其适用于具体的应用环境。
    - 对于频繁的瞬态冲击,需要合理安排冷却时间,以避免过热损坏。
    - 保持适当的通风和散热,特别是在高温环境下使用。

    兼容性和支持


    - 兼容性:与其他主流电子设备兼容。
    - 支持:厂家提供详尽的技术文档和客户支持,包括在线资源和样品申请服务。

    常见问题与解决方案


    1. 问题:设备在长时间运行后出现异常温度升高。
    - 解决方案:检查设备是否处于合适的环境温度下,必要时采取散热措施或更换适合更高工作温度的版本。

    2. 问题:瞬态电压超出额定范围。
    - 解决方案:更换更大容量的压敏电阻或考虑使用其他类型的过电压保护装置。

    总结和推荐


    LA系列金属氧化物压敏电阻是一款设计精良、性能可靠的过电压保护器件。它的广泛适用性和高性能使其成为多种应用场景的理想选择。建议在高压和瞬态电压敏感的应用中采用此产品。

V420LC20AP参数

参数
压敏电压 680V
最大交流电压 420V
能量 90J
浪涌电流 4.5KA
最大直流电压 560V
最小压敏电压 612V
电路数 1
最大压敏电压 748V
不同频率时的电容 300pF@1MHz
安装方式 通孔安装
零件状态 在售
包装方式 散装

V420LC20AP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V420LC20AP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V420LC20AP V420LC20AP数据手册

V420LC20AP封装设计

查看详情并下载
Symbol
Footprint
3D Model
