V47CH8T

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 47V 100A 1 42V 52V 38V 30V 1.2J 650pF@1MHz 3220 贴片安装 8mm*5mm*2.03mm
供应商型号: V47CH8T
供应商: 国内现货
标准整包数: 1

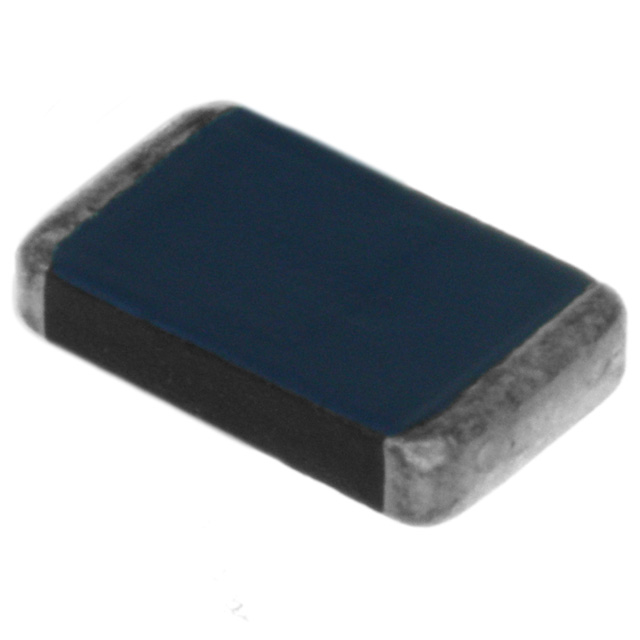

LITTELFUSE 压敏电阻 V47CH8T

V47CH8T概述

    CH Series Metal-Oxide Varistors (MOVs) 技术手册概述

    产品简介


    CH系列金属氧化物压敏电阻(MOVs)是专为各种应用设计的小型化、片式封装的金属氧化物压敏电阻。它们适用于从低电压直流到板级浪涌保护的各种场合。相比传统的径向引脚压敏电阻,CH系列具有更低的外形轮廓,允许设计师在设计中减小体积和重量,并提高可靠性。CH系列的电压范围为14V至275V(VM(AC)RMS),能量等级高达8J。

    技术参数


    CH系列压敏电阻的关键技术规格包括:
    - 电压范围:14V至275V(VM(AC)RMS)
    - 最大峰值脉冲电流:100A至600A(8/20µs电流)
    - 单脉冲能量范围:1.0J至8.0J(10/1000µs电流波形)
    - 操作环境温度范围:-40°C至+125°C
    - 存储温度范围:-40°C至+150°C
    这些参数使得CH系列能够应对严苛的应用环境,并提供可靠的浪涌保护。

    产品特点和优势


    CH系列压敏电阻的主要优势包括:
    - 罗氏符合标准(RoHS)
    - 表面贴装芯片,尺寸为5x8mm
    - 在高达125°C的环境温度下无需降额
    - 高浪涌电流耐受能力,最高可达600A
    - 多种封装选项,便于集成
    这些特点使CH系列在需要高可靠性和紧凑设计的应用中表现出色。

    应用案例和使用建议


    CH系列压敏电阻广泛应用于以下几个领域:
    - 电源系统保护
    - 通信设备
    - 工业控制设备
    - 家用电器
    使用建议:
    1. 在选择合适型号时,根据应用的电压和能量需求进行匹配。
    2. 注意保持良好的散热设计,特别是在高功率应用中。
    3. 确保正确的焊接工艺以避免热冲击。

    兼容性和支持


    CH系列压敏电阻与其他电子元器件和设备具有良好兼容性,适用于大多数表面贴装技术(SMT)工艺。Littelfuse提供了详细的焊接工艺指南,包括波峰焊和回流焊的温度曲线,确保最佳安装效果。

    常见问题与解决方案


    常见的问题及其解决方法包括:
    - 问题:焊接后出现开路或短路
    解决方案:检查焊接工艺是否正确执行,确保无虚焊和短路现象。
    - 问题:设备在高温环境中工作不稳定
    解决方案:根据温度系数调整设计,确保在极端温度下的稳定性。

    总结和推荐


    CH系列金属氧化物压敏电阻凭借其出色的性能和多种适用性,在各个应用领域都表现出色。无论是从其卓越的技术规格还是广泛的适应性来看,都是一个值得推荐的产品。其独特的设计和高可靠性使其成为许多电子设备中不可或缺的一部分。

V47CH8T参数

参数
压敏电压 47V
不同频率时的电容 650pF@1MHz
最小压敏电压 42V
电路数 1
最大压敏电压 52V
最大直流电压 38V
浪涌电流 100A
能量 1.2J
最大交流电压 30V
长*宽*高 8mm*5mm*2.03mm
通用封装 3220
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

V47CH8T厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V47CH8T数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V47CH8T V47CH8T数据手册

V47CH8T封装设计

查看详情并下载
Symbol
Footprint
3D Model
