首页  >  产品百科  >  V20E300P

V20E300P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 470V 10KA 1 423V 517V 385V 300V 250J 800pF@1MHz 通孔安装 5.6mm(宽度)*26.5mm(高度)
供应商型号: 11MZ-V20E300P
供应商: 云汉优选
标准整包数: 1

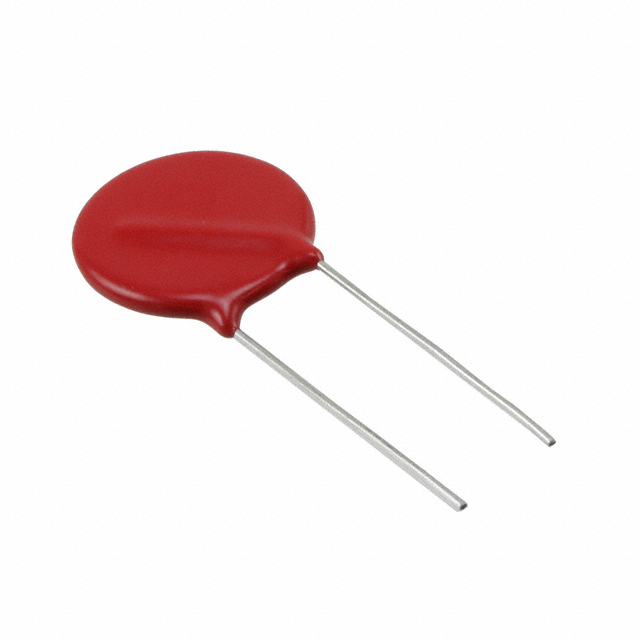

LITTELFUSE 压敏电阻 V20E300P

V20E300P概述

    UltraMOV® Varistor系列技术手册概述

    产品简介


    UltraMOV® 系列金属氧化物压敏电阻(MOV)是专为需要高峰值浪涌电流等级和高能量吸收能力的应用而设计的。这些设备主要用于交流线路电压应用,如电涌保护装置(SPD)、不间断电源(UPS)、交流电源插座、交流功率表等,适用于需要对来自雷击、感应负载切换或电容组切换等源的高压瞬态浪涌电流进行电压钳位的场合。
    UltraMOV® 压敏电阻以径向引线包装形式提供,尺寸为7 mm、10 mm、14 mm和20 mm,且有多种引脚形式可供选择。这些压敏电阻采用环氧封装,适用于最高85°C的工作环境,无降额要求。此外,还有酚醛涂层选项,可在高达125°C的环境下工作。该系列产品通过激光品牌标识,可提供散装、帆布包(风扇折叠式)或带卷包装。

    技术参数


    - 浪涌电流额定值:高达10 kA(单个8 x 20 µs脉冲,20 mm)
    - 标准操作电压范围:与常见的交流线路电压兼容(130 VAC至625 VAC)
    - 最大稳态漏电流:最大可达365 A(取决于型号)
    - 耐温范围:环氧涂层:-55°C至+85°C;酚醛涂层:-55°C至+125°C
    - 存储温度范围:环氧涂层:-55°C至+125°C;酚醛涂层:-55°C至+150°C
    - 封装隔离电压能力:高达2500 V
    - 绝缘电阻:1000 MΩ

    产品特点和优势


    - 无铅、无卤素、RoHS兼容
    - 高性能:支持高峰值浪涌电流(最高可达10 kA)
    - 广泛的操作电压范围:兼容常见交流线路电压(130 VAC至625 VAC)
    - 高温工作能力:酚醛涂层选项支持最高125°C的工作环境
    - 行业认证:多个国际认证,确保产品的可靠性和安全性

    应用案例和使用建议


    UltraMOV® 压敏电阻可用于各种需要对高压瞬态浪涌电流进行电压钳位的应用。例如,在SPD和UPS系统中,这些设备可以有效保护下游电路免受瞬态电压的影响。对于实际使用,应注意不要让平均功率耗散超过规定限制,特别是在连续出现快速脉冲的情况下。

    兼容性和支持


    UltraMOV® 压敏电阻与其他标准电子组件兼容,适用于广泛的应用。厂商提供了一系列的支持服务,包括详细的安装指南和技术文档。特定的型号还获得了UL和TUV认证,进一步确保了其质量和可靠性。

    常见问题与解决方案


    - 问题1:如何确定合适的浪涌电流额定值?
    解决方案:根据具体应用的瞬态电压和预期电流选择合适的额定值。例如,用于高压环境的选择较高额定值的型号。

    - 问题2:如何处理过热问题?
    解决方案:使用散热片或其他冷却措施以帮助设备保持在安全的工作温度范围内。

    总结和推荐


    UltraMOV® 压敏电阻系列凭借其卓越的性能、广泛的适用性和全面的行业认证,是需要电压钳位保护的各类应用的理想选择。其高能效、无铅环保特性和广泛的温度适应性使其在市场上具有显著的竞争优势。总体而言,我们强烈推荐UltraMOV® 系列产品,尤其是对于那些需要高效、可靠浪涌保护的应用场景。

V20E300P参数

参数
压敏电压 470V
最大交流电压 300V
最大压敏电压 517V
能量 250J
电路数 1
最大直流电压 385V
浪涌电流 10KA
不同频率时的电容 800pF@1MHz
最小压敏电压 423V
长*宽*高 5.6mm(宽度)*26.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

V20E300P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V20E300P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V20E300P V20E300P数据手册

V20E300P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.95
10+ ¥ 1.7
30+ ¥ 1.5
100+ ¥ 1.35
库存: 253
起订量: 1 增量: 400
交货地:
最小起订量为:1
合计: ¥ 1.95
直接购买
加入购物车
