首页  >  产品百科  >  V25S385P

V25S385P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 620V 22KA 1 558V 682V 505V 385V 630J 1.08nF@1MHz 通孔安装 32.5mm*28mm*32.5mm
供应商型号: 2786542
供应商: 海外现货
标准整包数: 1

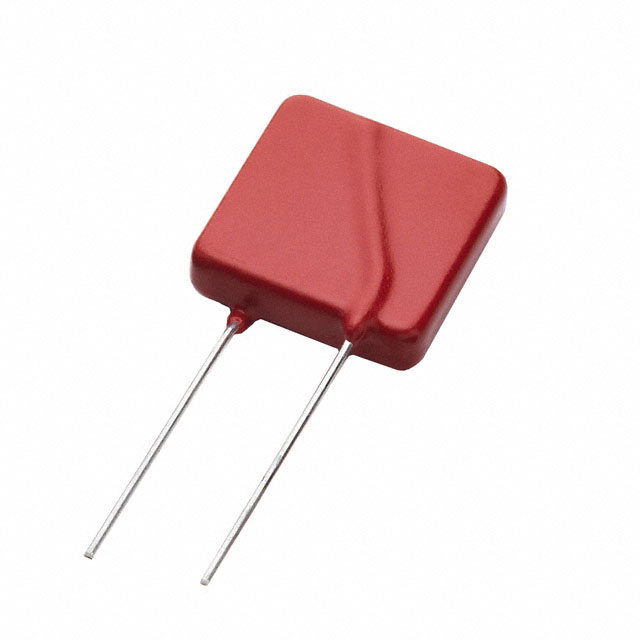

LITTELFUSE 压敏电阻 V25S385P

V25S385P概述

    UltraMOV® 25S Varistor Series 技术手册

    产品简介


    UltraMOV® 25S Varistor系列是由Littelfuse公司生产的金属氧化物压敏电阻(MOVs),主要用于交流线电压的应用场合,如浪涌保护装置(SPD)、不间断电源(UPS)、交流电源插座、交流功率表等。该系列产品具备高浪涌电流额定值和高能量吸收能力,能够有效保护电子产品免受瞬态浪涌电流的影响。

    技术参数


    以下是UltraMOV® 25S Varistor系列的主要技术规格和性能参数:
    - 连续操作交流电压范围:115Vac - 750Vac
    - 直流电压范围:150Vdc - 970Vdc
    - 峰值脉冲电流(单次脉冲):22kA(8/20μs波形)
    - 单脉冲能量能力:230J至890J(2ms波形)
    - 操作温度范围:-40°C至+85°C
    - 存储温度范围:-40°C至+125°C
    - 绝缘电阻:环氧涂层1000 MΩ
    - 高压耐受性:2500V(MIL–STD–202, Method 301标准)

    产品特点和优势


    UltraMOV® 25S Varistor系列具有以下显著特点和优势:
    - 环保材料:无铅、无卤素、符合RoHS标准。
    - 高浪涌电流额定值:能够在8/20μs脉冲下承受高达22kA的峰值电流。
    - 宽泛的工作电压范围:适用于从115Vac到750Vac的多种应用。
    - 高温环境下的可靠性:能在-40°C至+125°C的温度范围内正常工作。
    - 紧凑设计:采用径向引线,适合各种电路板安装需求。

    应用案例和使用建议


    UltraMOV® 25S Varistor系列主要应用于需要高瞬态浪涌电流电压钳位的场合,如浪涌保护装置、不间断电源、交流电源插座等。使用时建议:
    - 在选择具体型号时,根据应用的具体电压要求进行匹配。
    - 确保安装在温度稳定且无剧烈变化的环境中,以确保最佳性能。
    - 注意瞬态浪涌电流的峰值不应超过规定的最大能量吸收能力。

    兼容性和支持


    UltraMOV® 25S Varistor系列通过了多项认证,包括UL1449、IEC 61051-1、IEC61051-2、IEC 60950-1 (Annex Q)和IEC 62368-1(Annex G)等,这意味着其与主流的电气设备和系统具有良好的兼容性。Littelfuse公司还提供了详尽的技术支持和售后服务,包括样品申请、定制化需求支持等。

    常见问题与解决方案


    在使用过程中,用户可能会遇到以下问题及解决方案:
    - 问题:瞬态浪涌电流过大导致器件损坏。
    解决方案:确保安装环境和电路的设计符合器件的额定电流和能量吸收能力。
    - 问题:温度变化引起的性能波动。
    解决方案:选择适合特定温度范围的型号,并确保安装在适宜的环境中。

    总结和推荐


    UltraMOV® 25S Varistor系列凭借其出色的浪涌电流吸收能力和广泛的适用范围,在电力保护领域具有很高的市场竞争力。其卓越的性能和可靠性使其成为众多应用场合的理想选择。对于需要高能效浪涌保护的应用,强烈推荐选用UltraMOV® 25S Varistor系列。

V25S385P参数

参数
压敏电压 620V
最小压敏电压 558V
不同频率时的电容 1.08nF@1MHz
最大直流电压 505V
最大交流电压 385V
能量 630J
电路数 1
最大压敏电压 682V
浪涌电流 22KA
长*宽*高 32.5mm*28mm*32.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

V25S385P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V25S385P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V25S385P V25S385P数据手册

V25S385P封装设计

查看详情并下载
Symbol
Footprint
3D Model
