V14E75P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 120V 6.5KA 1 108V 132V 100V 75V 60J 2.3nF@1MHz 通孔安装 5.6mm(宽度)
供应商型号: F6895-ND
供应商: Digi-Key
标准整包数: 1

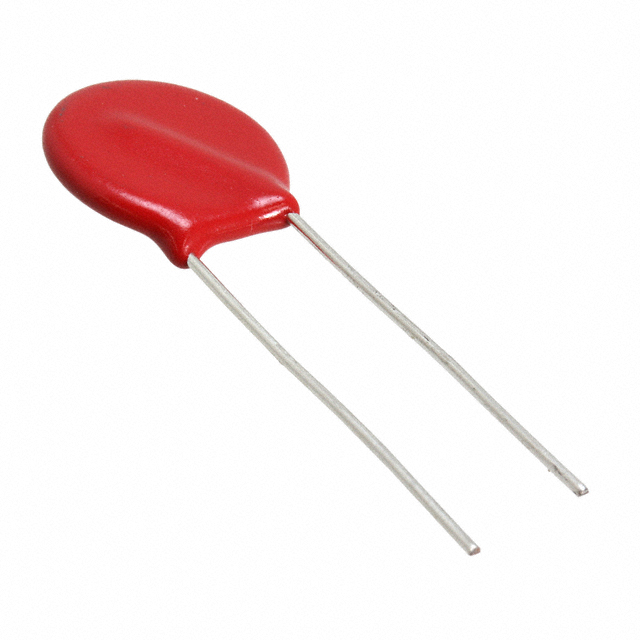

LITTELFUSE 压敏电阻 V14E75P

V14E75P概述

    LV UltraMOV® Varistor Series 技术手册综述

    1. 产品简介


    LV UltraMOV® Varistor系列是专为直流电压应用设计的一种金属氧化物压敏电阻(MOV)。它提供了一种理想的电路保护解决方案,主要用于防止高峰值浪涌电流带来的损害,如间接雷击干扰、系统切换瞬态和电源异常快速瞬变。该系列产品广泛应用于LED灯、无绳电话、音频视频设备、移动电话充电器、安防系统、火灾报警系统、自动化控制系统、工业控制接触继电器、电涌保护装置、电信电源系统和无线基站等领域。

    2. 技术参数


    | 参数项 | 规格说明 |

    | 额定最大连续电压 | AC电压范围:11V 至 95V;DC电压范围:14V 至 125V |
    | 爬坡电流 | 8/20μs波形下的非重复性浪涌电流:500A 至 10,000A |
    | 非重复性能量能力 | 2ms波形下的能量:0.8J 至 150J |
    | 操作环境温度 | 环氧涂层:-40°C 至 +85°C;酚醛涂层:-40°C 至 +125°C |
    | 存储温度范围 | 环氧涂层:-40°C 至 +125°C;酚醛涂层:-40°C 至 +150°C |
    | 温度系数 | 钳位电压温度系数:<0.01%/°C |
    | 高电位封装 | 环氧涂层:2500V;酚醛涂层:800V |
    | 环氧涂层绝缘电阻 | >1,000 MΩ |

    3. 产品特点和优势


    LV UltraMOV® Varistor系列具备以下几个显著特点和优势:
    - 低电压设计突破:提供了高达10kA的峰值浪涌电流等级。
    - 紧凑设计:减少占用空间和体积,提高保护效率。
    - 宽操作电压范围:支持从11V到125V的AC电压和从14V到125V的DC电压。
    - 环保认证:符合RoHS标准,无铅、无卤素。
    - 高温适应性:环氧涂层适应温度范围为-40°C至+85°C,酚醛涂层适应范围更广,达-40°C至+125°C。
    - 多尺寸选择:提供5mm、7mm、10mm、14mm和20mm五种型号。

    4. 应用案例和使用建议


    该系列MOV在多种应用场景下表现出色,例如:
    - LED照明:在电源电路中放置MOV可以有效防止过电压损坏LED驱动器和灯具。
    - 移动设备充电器:通过集成MOV保护设备免受电网瞬变的损害。
    - 安防系统:增强对感应雷击和其他瞬态事件的防护能力。
    使用建议:
    - 选择合适型号:根据具体应用中的电压需求和空间限制来选择合适的尺寸和型号。
    - 注意热管理:确保设备周围的散热良好,避免长时间过载运行导致器件损坏。

    5. 兼容性和支持


    LV UltraMOV® Varistor系列已通过UL和TUV认证,与大部分电子设备和系统兼容。供应商提供详尽的技术文档和客户支持服务,以帮助用户在安装和调试过程中遇到的问题。

    6. 常见问题与解决方案


    - Q:如何判断是否需要替换MOVs?
    - A: 检查是否有异常发热、破损或者电气特性的变化,如钳位电压和漏电流等指标超出正常范围时,则需考虑更换。

    - Q:如何选择正确的电压等级?
    - A: 根据设备的最大工作电压选择合适的MOV电压等级,一般推荐选择比最大工作电压高10%-20%的MOV。

    7. 总结和推荐


    总的来说,Littelfuse的LV UltraMOV® Varistor系列是一款性能优异的电路保护器件,适用于多种行业领域的应用。其紧凑设计、广泛的电压覆盖范围及优秀的电气特性使其在市场上具有很强的竞争优势。对于追求高效且可靠的电路保护解决方案的应用,该系列产品是一个理想的选择。强烈推荐给所有需要此类保护器件的工程师和技术人员。

V14E75P参数

参数
压敏电压 120V
浪涌电流 6.5KA
最大直流电压 100V
电路数 1
不同频率时的电容 2.3nF@1MHz
最大交流电压 75V
最大压敏电压 132V
能量 60J
最小压敏电压 108V
长*宽*高 5.6mm(宽度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

V14E75P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V14E75P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V14E75P V14E75P数据手册

V14E75P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9775 ¥ 8.2599
10+ $ 0.5562 ¥ 4.6999
100+ $ 0.3526 ¥ 2.9796
250+ $ 0.2884 ¥ 2.4137
700+ $ 0.2435 ¥ 2.038
1400+ $ 0.2193 ¥ 1.8352
2800+ $ 0.199 ¥ 1.6654
5600+ $ 0.182 ¥ 1.5232
库存: 148
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.25
