V14E250P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 390V 6KA 1 351V 429V 320V 250V 100J 500pF@1MHz 通孔安装 20mm(高度)
供应商型号: CGC-V14E250P
供应商: 海外现货
标准整包数: 1

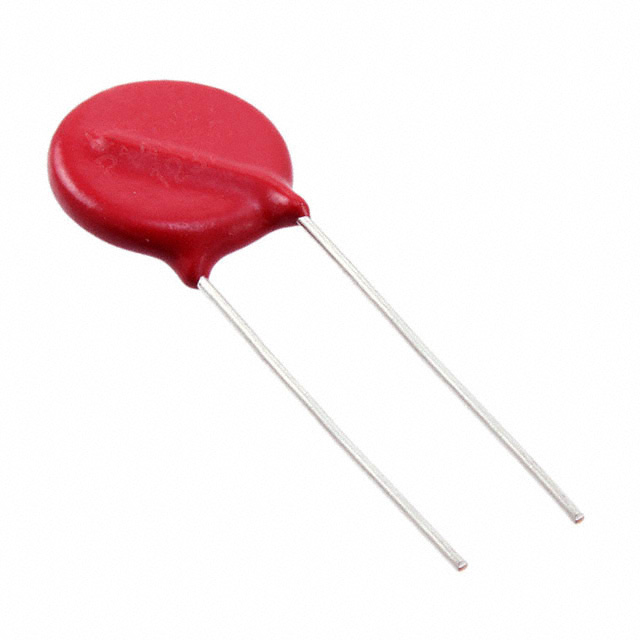

LITTELFUSE 压敏电阻 V14E250P

V14E250P概述

    UltraMOV® Metal Oxide Varistor Series

    产品简介


    UltraMOV®金属氧化物压敏电阻系列是为需要高峰值浪涌电流额定值和高能量吸收能力的应用而设计的。主要用于交流线电压应用,如浪涌保护装置(SPD)、不间断电源(UPS)、交流电源插座、交流电表等,需要对来自雷击、感应负载切换或电容器组切换等来源的高瞬态浪涌电流进行电压钳位。
    UltraMOV® 压敏电阻以径向引脚封装形式提供,尺寸为7mm、10mm、14mm和20mm,提供多种引脚形式。这些设备采用认可的环氧封装,并且能够在最高85℃的环境温度下运行而不需降额。该系列的产品上还标有激光标志,供货时可以选择散装、弹夹(折扇)或带式包装。

    技术参数


    - 稳态应用电压:
    - 交流电压范围 (VM(AC)RMS): 130到625V
    - 瞬态参数:
    - 单脉冲峰值电流 (ITM): 8x20µs波形 (见图2) 1,750到10,000A
    - 单脉冲能量范围 (WTM): 2ms方波 12.5到400J
    - 工作环境温度范围:
    - 环氧涂层: -55°C到+85°C
    - 酚醛涂层: -55°C到+125°C
    - 存储温度范围:
    - 环氧涂层: -55°C到+125°C
    - 酚醛涂层: -55°C到+150°C
    - 温度系数 (aV) 电压钳位 (VC) 在指定测试电流下的变化: <0.01%/°C
    - 高电势测试 (COATING绝缘电压能力): 2500V
    - COATING绝缘电阻: 1000MΩ

    产品特点和优势


    - 无铅、无卤素且符合RoHS标准
    - 高峰值浪涌电流额定值 (ITM):最高可达10kA,单个8x20脉冲 (20mm)
    - 标准工作电压范围:与常见的交流线路电压兼容 (130VAC到625VAC)
    - 最大待机电流 (泄漏) 特性化
    - 可定制电压类型
    - 标准引脚形式和引脚间距选项
    - 高工作温度范围:最高可达125°C(酚醛涂层选项)。10mm、14mm和20mm设备通过UL认证和TUV认证,具有800V隔离电压等级

    应用案例和使用建议


    - 浪涌保护装置(SPD):利用其高能吸收能力和电压钳位功能保护敏感电路免受浪涌冲击。
    - 不间断电源(UPS):在电源异常情况下稳定供电,防止因电源波动导致的设备损坏。
    - 交流电源插座:保护家用电器免受瞬间高压的损害。
    - 交流电表:确保电表在面对高电压冲击时仍能正常工作。
    使用建议:
    - 浪涌保护:在易受到频繁雷击或电力波动的地区安装,增强设备的耐久性。
    - 系统设计:考虑到设备的工作温度限制,选择适当的封装材料以适应不同的环境条件。

    兼容性和支持


    - UltraMOV®压敏电阻与各类常见的电子设备和元件兼容。
    - 厂商提供了详尽的技术支持,包括产品样本、应用指南等资源,以帮助用户更好地理解和应用该系列产品。

    常见问题与解决方案


    - 问题1:如何确定合适的额定电压?
    - 解决方案:根据设备的工作电压范围和预期的瞬态浪涌电流选择相应的额定电压。
    - 问题2:设备的最大温度范围是多少?
    - 解决方案:环氧涂层的设备最大工作温度为85°C,酚醛涂层的设备最大工作温度为125°C,存储温度为150°C。
    - 问题3:如何正确安装和焊接?
    - 解决方案:确保遵循制造商的安装指导,注意焊料温度和时间,避免过度热冲击。

    总结和推荐


    UltraMOV® 压敏电阻系列以其高可靠性、出色的电压钳位能力和广泛的适用性,在众多关键应用中表现出色。特别是针对需要长期承受高温和高瞬态浪涌电流的应用,酚醛涂层版本更是具有明显的优势。因此,强烈推荐这一系列用于各类工业和消费电子产品中,尤其是在要求严格的环境中。
    这款产品凭借其卓越的性能和广泛的适用性,成为了许多电子工程师在设计浪涌保护装置时的理想选择。

V14E250P参数

参数
压敏电压 390V
最大压敏电压 429V
电路数 1
不同频率时的电容 500pF@1MHz
最小压敏电压 351V
最大直流电压 320V
能量 100J
最大交流电压 250V
浪涌电流 6KA
长*宽*高 20mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

V14E250P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V14E250P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V14E250P V14E250P数据手册

V14E250P封装设计

查看详情并下载
Symbol
Footprint
3D Model
