首页  >  产品百科  >  V07E440P

V07E440P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 715V 1.75KA 1 643.5V 7.865KV 585V 440V 44J 50pF@1MHz 通孔安装
供应商型号: 576-V07E440P
供应商: Mouser
标准整包数: 1

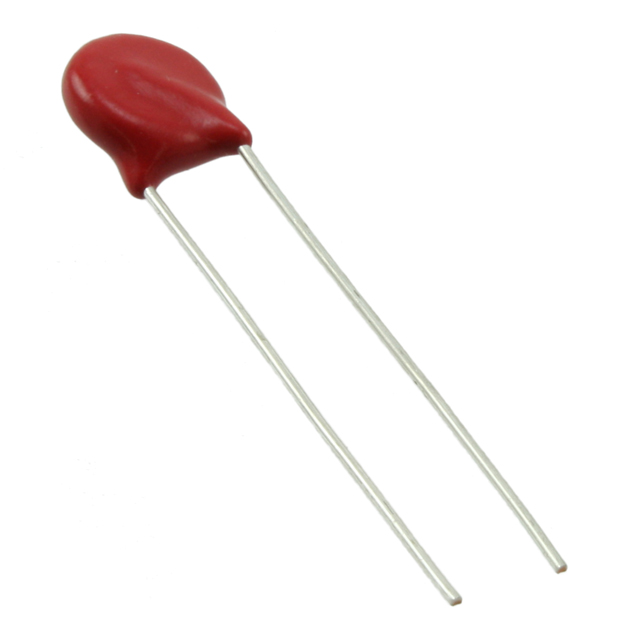

LITTELFUSE 压敏电阻 V07E440P

V07E440P概述


    产品简介


    UltraMOV®金属氧化物压敏电阻(MOVs)系列专为需要高浪涌峰值电流额定值和高能量吸收能力的应用而设计。该系列产品主要用于交流线路电压应用,如防雷浪涌保护装置(SPD)、不间断电源(UPS)、交流电源插件、交流电表等,这些设备需要对来自雷击、感性负载切换或电容器组切换等源的高压瞬态浪涌电流进行钳位处理。
    UltraMOV® MOVs提供径向引线封装尺寸为7毫米、10毫米、14毫米和20毫米,拥有多种引脚形式。它们采用经过认证的环氧树脂封装,适用于最高达85°C的环境温度条件,无需降额。此外,该系列产品通过激光品牌标识,并以散装、扇形包装(折页)或带式包装的形式供应。

    技术参数


    UltraMOV® MOVs的关键技术参数如下:
    - 引脚材料:无铅、无卤素且符合RoHS标准
    - 浪涌峰值电流(ITM):高达10kA(8×20微秒脉冲,20毫米型号)
    - 标准工作电压范围:兼容常见的交流线电压(130至625VAC)
    - 最大静态电流(泄漏电流):根据不同型号,泄漏电流有所不同
    - 工作环境温度:环氧涂层为-55°C至+85°C,酚醛涂层为-55°C至+125°C
    - 存储温度范围:环氧涂层为-55°C至+125°C,酚醛涂层为-55°C至+150°C
    - 绝缘电阻:>1000 MΩ
    - 隔离电压能力:2500 V
    - 操作电压:从130VAC到625VAC
    - 峰值电流(8×20µs脉冲):1750至10,000A
    - 能量范围(2毫秒方波):12.5至400J
    - 温度系数:钳位电压(VC)在指定测试电流下的温度系数<0.01%/°C

    产品特点和优势


    - 环保材料:无铅、无卤素、符合RoHS标准,有助于减少环境污染。
    - 高可靠性:具备高达10kA的浪涌峰值电流额定值,可以应对极端的瞬态浪涌。
    - 宽泛的工作电压范围:能够适应常见的交流线电压。
    - 高温适用性:酚醛涂层版本能够在-55°C至+125°C的环境中工作,具有良好的温度循环性能。
    - 安全认证:通过UL、CE、IEC等多种国际安全认证,确保产品品质。

    应用案例和使用建议


    应用案例
    - 浪涌保护器:作为家用或工业用的浪涌保护器,可以有效地保护敏感电子设备免受雷击和电网波动的影响。
    - 不间断电源(UPS):在停电时为关键设备提供稳定的电源,防止数据丢失。
    - 电表:保护电表免受外部瞬态电压冲击,确保电表准确读数。
    - 空调系统:用于保护压缩机和其他关键部件免受过压损伤。
    使用建议
    - 选择合适型号:根据具体应用场景选择合适的型号,注意工作电压、电流和环境温度的要求。
    - 散热设计:在高电流和高功率环境下,需考虑散热措施,避免长时间高负载导致的过热问题。
    - 安装位置:正确安装压敏电阻,确保其不受机械应力的影响,从而延长使用寿命。

    兼容性和支持


    - 兼容性:UltraMOV® MOVs可与其他标准电子元器件配套使用,如浪涌保护器、UPS系统等。
    - 支持:Littelfuse公司提供全面的技术支持,包括样品申请、设计指导和售后服务,确保用户能够顺利集成到现有系统中。

    常见问题与解决方案


    问题1:如何处理高温环境下超高的漏电流?
    解决方案:选用酚醛涂层的UltraMOV® MOVs,该版本在高温环境下(-55°C至+125°C)表现更稳定,可以有效降低漏电流。
    问题2:在快速连续脉冲下如何避免过热?
    解决方案:合理配置散热系统,确保器件在规定的平均功率范围内运行。如在高密度安装情况下,增加风扇或散热片,保证良好通风。
    问题3:如何判断器件是否损坏?
    解决方案:定期检测漏电流和钳位电压,若发现明显异常,则需要检查并更换器件。通常建议在系统维护时进行此类检查。

    总结和推荐


    UltraMOV® MOVs凭借其卓越的电气特性和高可靠性,在众多应用场合中展现出显著的优势。其高浪涌电流额定值和广泛的温度适应性使得它在保护各种电子设备方面具有很高的性价比。对于需要高性能和高可靠性的电路保护需求,UltraMOV® MOVs无疑是最佳选择之一。因此,我们强烈推荐将UltraMOV® MOVs应用于各类保护电路设计中。

V07E440P参数

参数
压敏电压 715V
不同频率时的电容 50pF@1MHz
最小压敏电压 643.5V
最大压敏电压 7.865KV
最大交流电压 440V
能量 44J
最大直流电压 585V
浪涌电流 1.75KA
电路数 1
安装方式 通孔安装
零件状态 在售
包装方式 散装

V07E440P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V07E440P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V07E440P V07E440P数据手册

V07E440P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.966 ¥ 8.1627
10+ $ 0.5704 ¥ 4.8199
100+ $ 0.3784 ¥ 3.1975
250+ $ 0.3509 ¥ 2.9651
500+ $ 0.2916 ¥ 2.464
1000+ $ 0.2279 ¥ 1.9256
1500+ $ 0.202 ¥ 1.7066
4500+ $ 0.1966 ¥ 1.6609
10500+ $ 0.1806 ¥ 1.5261
库存: 1794
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.16
