V251HF34

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 390V 40KA 1 429V 330V 250V 370J 5nF@1MHz 螺纹安装
供应商型号: ZT-V251HF34
供应商: 海外现货
标准整包数: 1

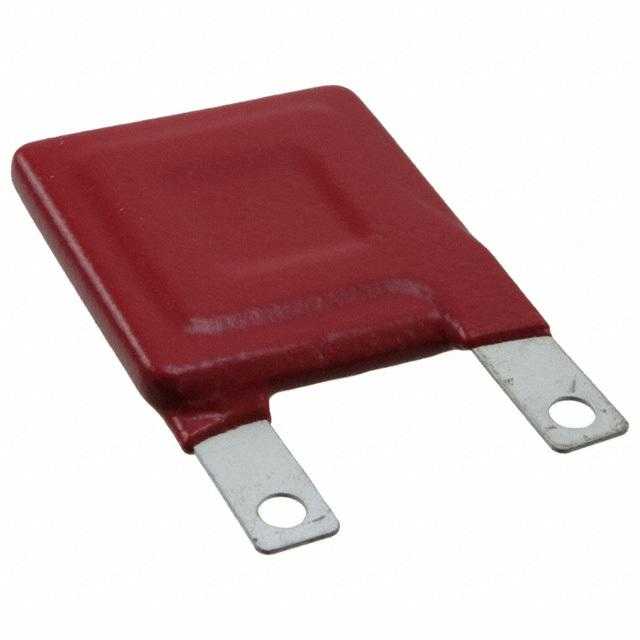

LITTELFUSE 压敏电阻 V251HF34

V251HF34概述

    文章:工业级高能终端压敏电阻HB34、HF34和HG34系列

    一、产品简介


    压敏电阻(MOV)是一种非线性电阻器,当施加在其两端的电压超过特定值时,电阻迅速降低。Littelfuse公司推出的HB34、HF34和HG34系列属于工业级高能终端压敏电阻,广泛应用于交流电源线路过电压保护。该系列产品设计用于建筑物配电盘内的交流电源浪涌抑制(户外及入口环境),同时适用于油井钻探、采矿和运输行业中的重型电机、控制系统和电源供应系统,如HVAC和电动机/发电机应用。

    二、技术参数


    HB34、HF34和HG34系列的技术参数包括:
    - 适用电压范围:VM(AC)RMS为110V至750V
    - 耐瞬态冲击电流能力:ITM最大为40,000A
    - 瞬态能量吸收能力:EM最大为220J至1050J
    - 连续功率损耗:取决于具体型号
    - 工作温度范围:TA为-55°C至+85°C
    - 储存温度范围:TSTG为-55°C至+125°C
    以下是HB34、HF34和HG34系列的一些详细技术参数:
    | 型号 | 尺寸 (mm) | VM(AC)RMS (V) | WTM (V) | ITM (A) | VC (V) | E (J) | C (pF) |

    | V111HB34 | 34 | 110 | 148 | 40,000 | 156 | 11,600| 288 |
    | V131HF34 | 34 | 130 | 175 | 40,000 | 184 | 10,000| 345 |
    | V141HG34 | 34 | 140 | 188 | 40,000 | 195 | 9,000 | 375 |

    三、产品特点和优势


    HB34、HF34和HG34系列的特点如下:
    - 高能吸收能力:能够吸收高达1050焦耳的能量,确保设备在极端条件下依然稳定运行。
    - 低漏电流:漏电流低至10µA,大大减少了能量损耗,提高了设备的可靠性。
    - 通过UL认证:符合严格的行业标准,保证了产品的质量和安全。
    - 灵活的安装方式:HB34通过焊孔固定,HF34和HG34还支持螺钉固定,提供了更多的安装选项。

    四、应用案例和使用建议


    这些压敏电阻广泛应用于各种工业环境中,包括但不限于:
    - 石油钻探:在高压环境下提供可靠的过电压保护。
    - 矿井开采:恶劣的环境要求具备高能吸收能力的过电压保护装置。
    - 交通运输:确保车辆电子系统的稳定性。
    使用建议:
    - 确保压敏电阻的工作环境温度在-55°C到+85°C之间。
    - 根据实际应用选择合适的工作电压等级,以保证最佳的防护效果。
    - 定期进行绝缘电阻测试,确保其可靠工作。

    五、兼容性和支持


    - 兼容性:HB34、HF34和HG34系列压敏电阻可以与多种电子元器件和其他保护设备兼容,可广泛应用于不同的电路设计中。
    - 支持服务:Littelfuse公司提供详细的安装指南和技术支持,帮助客户解决使用过程中遇到的问题。

    六、常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题1:设备频繁出现故障。
    - 解决方法:检查工作电压是否超出压敏电阻的额定范围,确认接线是否正确无误。

    - 问题2:压敏电阻无法吸收高能脉冲。
    - 解决方法:检查压敏电阻的型号是否匹配应用需求,更换更合适的型号。

    七、总结和推荐


    综上所述,HB34、HF34和HG34系列是性能优异的工业级高能终端压敏电阻,具有高能吸收能力和宽广的应用范围。该系列产品在复杂的工作环境中表现出色,适用于多种工业应用。基于其稳定可靠的表现和广泛的兼容性,我们强烈推荐此系列产品。

V251HF34参数

参数
压敏电压 390V
最大压敏电压 429V
浪涌电流 40KA
能量 370J
最小压敏电压 -
最大直流电压 330V
不同频率时的电容 5nF@1MHz
电路数 1
最大交流电压 250V
安装方式 螺纹安装
零件状态 在售

V251HF34厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V251HF34数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V251HF34 V251HF34数据手册

V251HF34封装设计

查看详情并下载
Symbol
Footprint
3D Model
