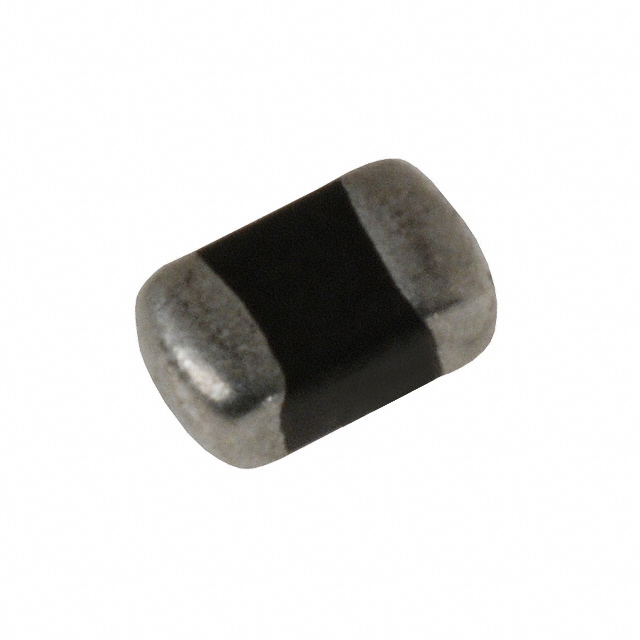

V3.5MLA0805LNA

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 5.35V 40A 1 3.7V 7V 3.5V 2.5V 100mJ 1.38nF@1MHz 0805 贴片安装 2.01mm(长度)*1.1mm(高度)
供应商型号: ZT-V3.5MLA0805LNA
供应商: 海外现货
标准整包数: 1
LITTELFUSE 压敏电阻 V3.5MLA0805LNA

V3.5MLA0805LNA概述

    MLA Automotive Series Metal-Oxide Varistors (MOVs)

    1. 产品简介


    MLA Automotive Series 是由Littelfuse公司生产的瞬态电压浪涌抑制装置,采用了Multilayer制造技术。这些组件主要用于电路板级别的瞬态事件保护,如电感开关噪声、电磁兼容(EMC)标准指定的瞬态事件等。该系列非常适合于电源供应、控制线和信号线上的多种应用。

    2. 技术参数


    - 连续工作电压:直流电压范围 (VM(DC)) 3.5 至 120 V
    - 交流电压范围 (VM(AC)RMS):2.5 至 107 V
    - 非重复性浪涌电流 (8/20µs):高达 500 A
    - 非重复性浪涌能量 (10/1000µs):0.1 至 2.5 J
    - 工作温度范围 (TA):-55°C 至 +125°C
    - 存储温度范围 (TSTG):-55°C 至 +150°C
    - 陶瓷半导体材料
    - 无铅封装:0603, 0805, 1206 和 1210 芯片尺寸

    3. 产品特点和优势


    - AEC-Q200 认证
    - 无卤素和 RoHS 合规
    - 无引脚设计,适用于现代回流焊接和波峰焊工艺
    - 比齐纳二极管更宽的工作温度范围,且占用空间更小
    - 多层陶瓷结构技术,确保更高的可靠性和耐热性

    4. 应用案例和使用建议


    - 应用案例:用于电路板级别的瞬态电压抑制、电磁兼容性(EMC)测试、静电放电(ESD)保护等。
    - 使用建议:安装位置应尽量靠近易受瞬态电压影响的敏感组件;避免金属线路直接连接到这些位置以减少寄生效应。

    5. 兼容性和支持


    - 兼容性:可与无铅焊接工艺兼容,如回流焊和波峰焊。
    - 支持:Littelfuse提供详细的技术资料和支持,包括焊料和波峰焊的推荐配置。

    6. 常见问题与解决方案


    - Q: 焊接过程中热应力如何避免?
    A: 建议在焊接过程中采用预热阶段,并严格控制焊接峰值温度。完成焊接后,确保温度逐渐降至50°C以下再进行清洁。
    - Q: 高温环境下使用时性能是否会受影响?
    A: 在125°C以上的环境温度下,需要对峰值浪涌电流和能量等级进行降额处理。具体降额曲线详见数据表。

    7. 总结和推荐


    综上所述,MLA Automotive Series是一款性能卓越、适用范围广的瞬态电压浪涌抑制器,具备多项优点:
    - 高可靠性
    - 无卤素和RoHS合规
    - 多层陶瓷结构提高耐用性
    我们强烈推荐使用这款产品来增强电路板的瞬态电压防护能力,特别是对于需要高度电磁兼容性的汽车电子产品来说,这将是理想的选择。

V3.5MLA0805LNA参数

参数
压敏电压 5.35V
不同频率时的电容 1.38nF@1MHz
最小压敏电压 3.7V
电路数 1
最大直流电压 3.5V
能量 100mJ
浪涌电流 40A
最大压敏电压 7V
最大交流电压 2.5V
长*宽*高 2.01mm(长度)*1.1mm(高度)
通用封装 0805
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装

V3.5MLA0805LNA厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V3.5MLA0805LNA数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V3.5MLA0805LNA V3.5MLA0805LNA数据手册

V3.5MLA0805LNA封装设计

查看详情并下载
Symbol
Footprint
3D Model
