FBMOV175M

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 270V 40KA 1 243V 297V 225V 175V 500J 3.8nF@1MHz 螺纹安装 85.1mm(长度)
供应商型号: ZT-FBMOV175M
供应商: 海外现货
标准整包数: 1

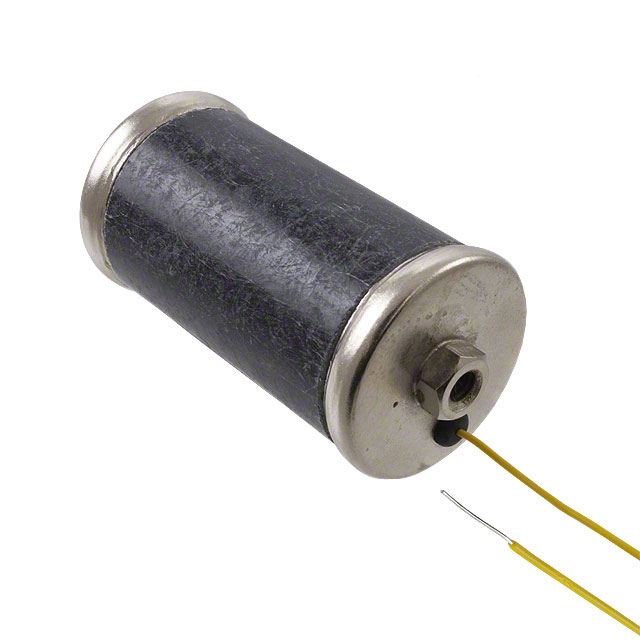

LITTELFUSE 压敏电阻 FBMOV175M

FBMOV175M概述

    FBMOV Varistor系列技术手册

    产品简介


    FBMOV Varistor系列是Littelfuse公司推出的一种工业高能量终端压敏电阻,主要用于电路保护。它由一个40kA的压敏电阻(MOV)组件和一个热激活元件组成,能够在过电压或有限电流条件下因过热而自动断开。此外,FBMOV系列还包括一个用于防止高故障电流导致元件破裂的串联熔丝,提高了安全性和可靠性。FBMOV系列特别适用于各种高压保护场合,如浪涌保护装置(SPD)、电源供应器、变压器、住宅服务面板、配电系统、电信设备和数据中心。

    技术参数


    - 峰值电流:40kA
    - 瞬态能量:340到1340焦耳(2ms脉冲)
    - 连续额定电压:
    - AC电压范围:115到750伏(RMS)
    - DC电压范围:150到970伏
    - 瞬态电流能力:40,000安培(8/20微秒波形)
    - 工作温度范围:
    - 操作温度范围:-55°C 到 +85°C
    - 存储温度范围:-55°C 到 +125°C
    - 温度系数:0.01%/°C
    - 绝缘耐压:2500伏
    - 绝缘电阻:>1000兆欧姆

    产品特点和优势


    1. 专利集成热保护:FBMOV系列配备了专有的热保护机制,确保在异常过电压下能够快速响应并断开电路,从而防止元件破裂。
    2. 低电感设计:内部结构紧凑,使得电感降低,有助于提高对快速过电压瞬变的抑制效果。
    3. UL认证:符合UL1449标准,通过了短路电流、中间电流和限流异常过电压测试。
    4. 环境友好:无铅且符合RoHS标准,适合环保要求高的应用场合。

    应用案例和使用建议


    FBMOV系列广泛应用于各类高能量电路保护,例如SPD产品、电源供应器、电信设备和数据中心。在实际应用中,建议考虑以下几点以优化使用效果:
    1. 选择合适的产品型号:根据具体的应用需求和电压条件选择合适型号的FBMOV系列元件。
    2. 监控电路状态:利用FBMOV的指示引线连接到监测电路中,以便实时了解元件的工作状态。
    3. 高温环境下的降额使用:对于工作环境温度超过85°C的情况,需按照降额曲线减少峰值电流和能量等级。

    兼容性和支持


    FBMOV系列元件与各种标准电气连接兼容,易于安装和维护。Littelfuse公司提供了全面的技术支持和售后服务,确保用户能够获得最佳使用体验。

    常见问题与解决方案


    1. 问题:如何判断FBMOV元件是否需要更换?
    - 解决方法:定期检查指示引线的状态,如果指示引线信号发生变化,则说明FBMOV元件可能已失效,需要及时更换。

    2. 问题:如何处理过载情况?
    - 解决方法:一旦发生过载情况,FBMOV元件将自动断开电路。恢复供电前,应检查相关电路并排除故障。

    总结和推荐


    FBMOV Varistor系列因其独特的集成热保护设计和高能效比,成为一款优秀的电路保护元件。它的快速响应能力和低电感设计使其非常适合高能量电路保护场合。结合其广泛的适用性和良好的技术支持,强烈推荐使用FBMOV系列产品。

FBMOV175M参数

参数
压敏电压 270V
最大压敏电压 297V
最大交流电压 175V
最大直流电压 225V
浪涌电流 40KA
不同频率时的电容 3.8nF@1MHz
最小压敏电压 243V
能量 500J
电路数 1
长*宽*高 85.1mm(长度)
安装方式 螺纹安装
零件状态 停产
包装方式 散装

FBMOV175M厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

FBMOV175M数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE FBMOV175M FBMOV175M数据手册

FBMOV175M封装设计

查看详情并下载
Symbol
Footprint
3D Model
