V5.5MLA1206H

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 8.2V 150A 1 7.1V 93V 5.5V 4V 400mJ 3.5nF@1MHz 1206 贴片安装 3.2mm*1.6mm*1.8mm
供应商型号: ET-2131862
供应商: 海外现货
标准整包数: 1

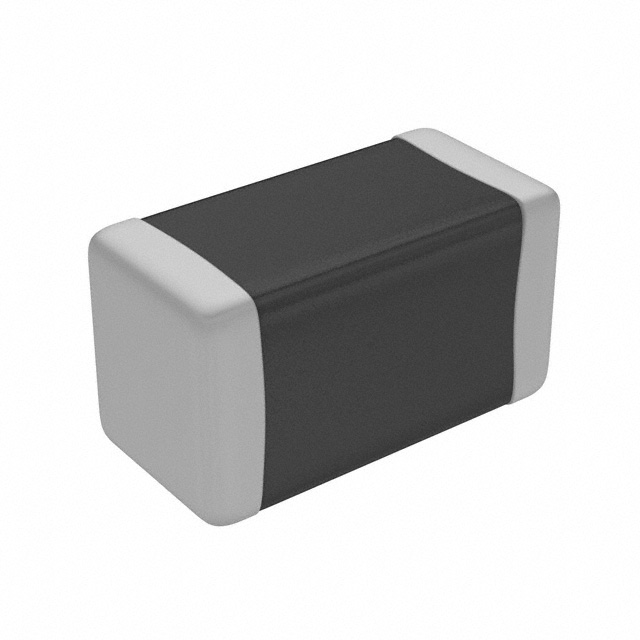

LITTELFUSE 压敏电阻 V5.5MLA1206H

V5.5MLA1206H概述

    MLA系列金属氧化物压敏电阻(MOV)技术手册

    产品简介


    产品类型:表面贴装多层陶瓷瞬态电压抑制器(MLV)
    主要功能:瞬态电压抑制、浪涌电流保护、静电放电(ESD)保护
    应用领域:
    - 用于电源、控制线和信号线上的瞬态事件抑制,例如电磁兼容性(EMC)要求下的浪涌电压抑制。
    - 用于电路板级别的电感开关瞬态抑制或其他瞬态事件,如电快速瞬变脉冲群(EFT)和浪涌电压抑制。
    - 适用于集成电路(IC)和晶体管的瞬态电压保护。
    - 可用于实现终端产品的电磁兼容性(EMC)。
    - 替换传统较大表面安装瞬态电压抑制二极管(TVS Zeners)在许多应用中的位置。

    技术参数


    - 封装尺寸:0402, 0603, 0805, 1206 和 1210
    - 工作电压范围:DC 3.5V 至 120V
    - 最大连续工作电压:最高可达120V
    - 最大非重复性浪涌电流:最高可达500A
    - 最大非重复性浪涌能量:最高可达2.5焦耳
    - 额定工作温度范围:-55°C 至 +125°C
    - 电容:不同型号的电容值从几十皮法到几千皮法不等
    - ESD等级:符合IEC 61000-4-2标准,第四级:空气放电15kV,接触放电8kV

    产品特点和优势


    - 环保特性:无卤素,符合RoHS标准。
    - 小型化设计:多种芯片尺寸选择,适合各种紧凑型电路设计。
    - 低漏电流:典型漏电流低于25μA,最大漏电流不超过100μA。
    - 宽工作温度范围:能够在-55°C至+125°C之间稳定工作,比传统的稳压二极管具有更宽的工作温度范围。
    - 卓越的响应速度:小于1纳秒的响应时间,可有效抑制快速变化的瞬态电压。

    应用案例和使用建议


    应用案例:
    - 在车载电子产品中作为瞬态电压保护,保证车载计算机系统不受外部瞬态电压的冲击。
    - 在工业自动化控制系统中,用于保护敏感组件免受电网瞬态事件的影响。
    使用建议:
    - 在应用时,应注意选择合适的电压等级以确保安全可靠的工作。建议对每个具体的应用进行详细的评估,根据实际电压和电流条件选择合适型号的MLA系列压敏电阻。
    - 考虑到MLA系列压敏电阻的响应速度很快,建议在电路设计中避免过长的引线长度,以减少寄生电感对响应速度的影响。

    兼容性和支持


    - 兼容性:该系列产品可以与现代回流焊接和波峰焊接工艺兼容,适合大规模生产应用。
    - 支持:制造商提供了详细的技术文档、样品服务和技术支持,以便于客户进行快速开发和验证。

    常见问题与解决方案


    - 问题:设备在高湿度环境下漏电流增大。
    解决方案:确认设备安装环境湿度,必要时增加防潮措施,如使用防潮密封剂或加装干燥剂。

    - 问题:设备在多次脉冲后性能下降。
    解决方案:检查电路设计是否合理,尤其是瞬态电流吸收路径的设计;考虑添加额外的能量吸收组件,如并联电容。

    总结和推荐


    综合评估:
    - MLA系列压敏电阻凭借其紧凑的封装、广泛的电压范围和卓越的电气特性,在瞬态电压抑制方面表现出色。
    - 其优越的耐高温性能和小体积使其成为广泛应用中的理想选择。
    推荐:
    - 对于需要在恶劣环境条件下提供强大瞬态电压保护的电子系统,强烈推荐使用Littelfuse MLA系列压敏电阻。

V5.5MLA1206H参数

参数
压敏电压 8.2V
最小压敏电压 7.1V
能量 400mJ
最大直流电压 5.5V
最大交流电压 4V
最大压敏电压 93V
浪涌电流 150A
不同频率时的电容 3.5nF@1MHz
电路数 1
长*宽*高 3.2mm*1.6mm*1.8mm
通用封装 1206
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

V5.5MLA1206H厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V5.5MLA1206H数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V5.5MLA1206H V5.5MLA1206H数据手册

V5.5MLA1206H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.5077 ¥ 12.74
50+ $ 1.1817 ¥ 9.9857
250+ $ 0.9392 ¥ 7.9365
500+ $ 0.8349 ¥ 7.0547
1000+ $ 0.7449 ¥ 6.2946
2500+ $ 0.684 ¥ 5.7798
12500+ $ 0.6577 ¥ 5.5575
25000+ $ 0.6452 ¥ 5.4522
库存: 1259
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.74
