V421HF34

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 680V 40KA 1 612V 748V 560V 420V 600J 3nF@1MHz 支架安装,螺纹安装
供应商型号: ZT-V421HF34
供应商: 海外现货
标准整包数: 1

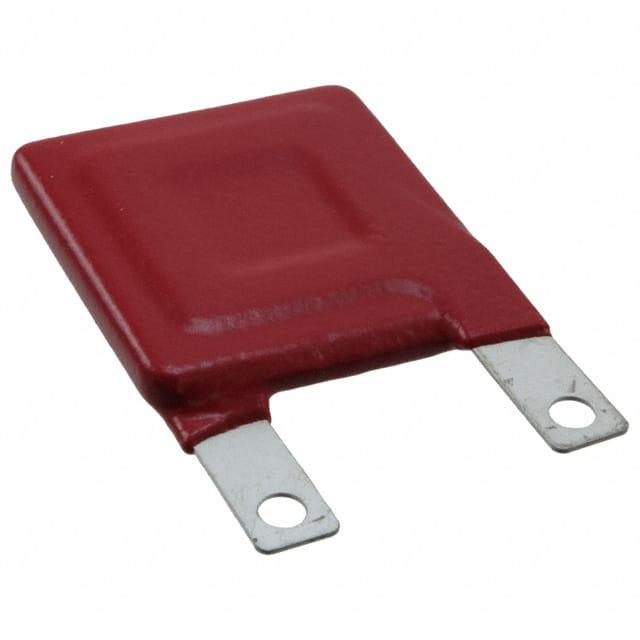

LITTELFUSE 压敏电阻 V421HF34

V421HF34概述

    Varistor Products: HB34, HF34, and HG34 Series

    产品简介


    HB34、HF34和HG34系列瞬态抑制器是工业级高能金属氧化物压敏电阻(MOV),专为交流电源端口户外和入口处的应用而设计,例如建筑物配电盘。这些产品广泛应用于重型电机、控制装置和电源供应,如石油钻探、采矿、交通运输领域的设备,以及暖通空调和电机/发电机应用。

    技术参数


    | 规格 | HB34 系列 | HF34 系列 | HG34 系列 |
    ||
    | 最大额定电压 (85°C) | 110V 至 750V | 110V 至 750V | 110V 至 750V |
    | 工作温度范围 (TA) | -55°C 至 +85°C | -55°C 至 +85°C | -55°C 至 +85°C |
    | 存储温度范围 (TSTG) | -55°C 至 +125°C | -55°C 至 +125°C | -55°C 至 +125°C |
    | 最大峰值电流 | 40,000A | 40,000A | 40,000A |
    | 额定能量容量 (J) | 220J 至 1050J | 220J 至 1050J | 220J 至 1050J |
    | 最大电压容差 (±%) | 0.01%/°C | 0.01%/°C | 0.01%/°C |

    产品特点和优势


    HB34、HF34 和 HG34 系列压敏电阻具备多种显著的优势和独特功能,具体如下:
    - 环保与合规性:完全符合RoHS标准,适用于环保要求严格的场合。
    - 广泛的电压范围:提供从110V到750V的广泛电压范围,适应不同需求的应用。
    - 高能保护:具有高达40,000A的峰值电流能力,提供可靠的瞬态电压保护。
    - 灵活的安装方式:HB34系列通过插孔焊接到PCB上;HF34系列除可插入式安装外还支持螺钉固定安装;HG34系列则采用成型脚安装。
    - 安全可靠的焊接安装:确保通过孔焊连接的安全性。

    应用案例和使用建议


    HB34、HF34 和 HG34系列广泛应用于多种场合,包括但不限于:
    - 建筑配电盘:在建筑物配电盘中,它们可以有效保护电气系统免受瞬态电压的影响。
    - 工业重型电机:在重载电机控制系统中,确保系统的稳定运行和长寿命。
    - 暖通空调设备:用于保障空调系统不受外界瞬态电压的损害。
    - 发电机和电力供应系统:提高电力供应系统的可靠性和稳定性。
    在实际应用过程中,建议根据具体的瞬态电压需求选择合适的产品型号,并确保正确安装以发挥最大效能。

    兼容性和支持


    这些压敏电阻完全兼容各类工业电气系统,并且得到了众多认证机构的认可。供应商提供了详尽的技术支持,包括现场安装指导和故障排除服务,帮助用户快速解决问题并优化系统性能。

    常见问题与解决方案


    1. 如何判断压敏电阻已失效?
    - 解决办法:通常可以通过测量其在指定电压下的漏电流来判断,如果漏电流超出正常范围,则说明压敏电阻可能已经失效。
    2. 在极端环境下使用时需要注意什么?
    - 解决办法:在极端环境下使用时,需要特别关注温度范围内的性能变化,避免过高的温度导致产品性能下降。

    总结和推荐


    HB34、HF34和HG34系列瞬态抑制器以其高能保护能力和多样的安装选项,成为工业应用中理想的瞬态电压保护解决方案。特别是在高压环境、工业重型设备等领域,它们表现出色。总的来说,这系列产品不仅在技术参数上达到了高标准,而且在实用性和可靠性方面也具备明显优势。因此,强烈推荐在相关项目中选用。
    请注意,具体应用时应参考制造商提供的详细规范和安装指南,确保最佳效果。

V421HF34参数

参数
压敏电压 680V
不同频率时的电容 3nF@1MHz
能量 600J
电路数 1
最大压敏电压 748V
最大交流电压 420V
浪涌电流 40KA
最小压敏电压 612V
最大直流电压 560V
安装方式 支架安装,螺纹安装
零件状态 在售
包装方式 散装

V421HF34厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V421HF34数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V421HF34 V421HF34数据手册

V421HF34封装设计

查看详情并下载
Symbol
Footprint
3D Model
