V470ZA05P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 470V 400A 1 517V 385V 300V 12J 70pF@1MHz 通孔安装 5.6mm(宽度)*10mm(高度)
供应商型号: C3264530
供应商: 国内现货
标准整包数: 5

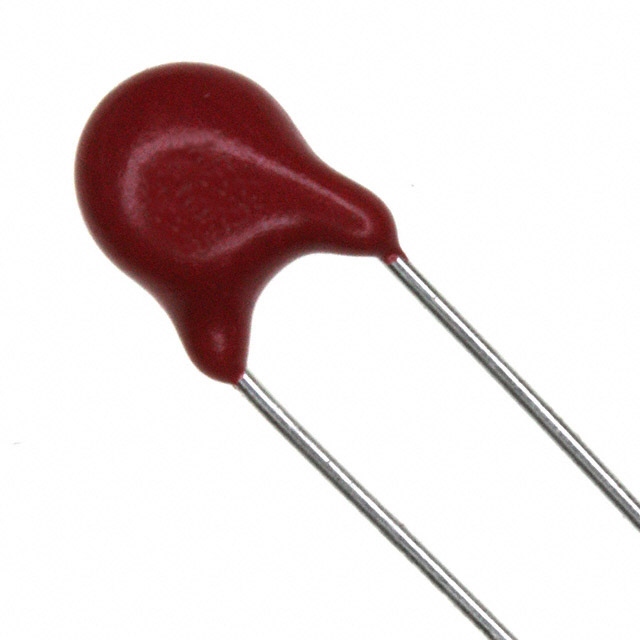

LITTELFUSE 压敏电阻 V470ZA05P

V470ZA05P概述

    ZA Series Metal-Oxide Varistors (MOVs)

    1. 产品简介


    ZA系列金属氧化物压敏电阻(MOVs)是为低至中等电压电路和系统的浪涌抑制而设计的径向引线型压敏电阻器。它们主要用于电机控制、电信、电磁阀和电源电路中,以保护电路板组件并保持数据完整性。

    2. 技术参数


    - 引线类型:无铅、无卤素、RoHS符合
    - 交流额定电压范围:4V 至 460V
    - 直流额定电压范围:5.5V 至 615V
    - 峰值脉冲电流(8/20µs电流波):50A 至 6500A
    - 单脉冲能量范围(10/1000µs电流波):0.1J 至 52J
    - 工作环境温度范围:-55°C 至 +85°C
    - 存储温度范围:-55°C 至 +125°C
    - 温度系数(CV):<0.01%/°C
    - 高压封装(绝缘电压能力):2500V
    - 绝缘电阻:1000MΩ

    3. 产品特点和优势


    - 广泛的工作电压范围:ZA系列MOV具有宽广的交流和直流电压范围,满足多种应用需求。
    - 高可靠性:具备出色的温度稳定性和较高的温度系数,能够在恶劣环境中长期可靠运行。
    - 多样化的尺寸选择:提供5种不同直径(5mm, 7mm, 10mm, 14mm, 20mm)的产品,适用于不同的安装需求。
    - 环保材料:无铅、无卤素、RoHS符合,适用于需要环保标准的应用场合。

    4. 应用案例和使用建议


    ZA系列MOV广泛应用于多个领域,如电机控制、电信系统、电磁阀控制和电源管理等。在实际使用过程中,需要注意以下几点:
    - 选型时考虑工作环境:确保所选型号在工作温度范围内能够正常工作。
    - 避免重复瞬态电流冲击:重复的瞬态电流可能会影响器件的寿命,应尽量避免频繁出现的高能量脉冲。
    - 合理设计散热系统:在高功率应用中,适当的散热设计有助于提高MOV的可靠性和使用寿命。

    5. 兼容性和支持


    ZA系列MOV已经通过多项国际认证,如UL 1449、CECC 42201-006、IEC 61051-1/2、IEC 60950-1等,保证了其在不同国家和地区市场的兼容性和可操作性。制造商提供详尽的技术支持和服务,包括样品供应、测试指导及应用技术支持。

    6. 常见问题与解决方案


    - 问题:在高温环境下使用,MOV出现异常。
    - 解决方案:确保MOV在规定的温度范围内使用,如需更高温度下的应用,请选择酚醛涂层版本(添加'X1347'到型号编号后)。
    - 问题:频繁出现瞬态电压过冲现象。
    - 解决方案:采用更高额定电压和能量等级的MOV,同时增加外部保护措施。

    7. 总结和推荐


    ZA系列MOV凭借其宽广的工作电压范围、优良的温度稳定性及环保特性,成为广泛应用领域的理想选择。其卓越的性能和广泛的适用性使其在市场上具有极强的竞争力。我们强烈推荐ZA系列MOV用于各类电路和系统的保护需求。
    这篇文章全面概述了ZA系列MOV的关键技术和应用要点,帮助读者更好地理解并选择合适的MOV产品。

V470ZA05P参数

参数
压敏电压 470V
最大压敏电压 517V
电路数 1
浪涌电流 400A
不同频率时的电容 70pF@1MHz
最大直流电压 385V
最大交流电压 300V
最小压敏电压 -
能量 12J
长*宽*高 5.6mm(宽度)*10mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

V470ZA05P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V470ZA05P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V470ZA05P V470ZA05P数据手册

V470ZA05P封装设计

查看详情并下载
Symbol
Footprint
3D Model
