KSDU811200

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: ZT-KSDU811200
供应商: 海外现货
标准整包数: 1
LITTELFUSE 其他工具 KSDU811200

KSDU811200概述

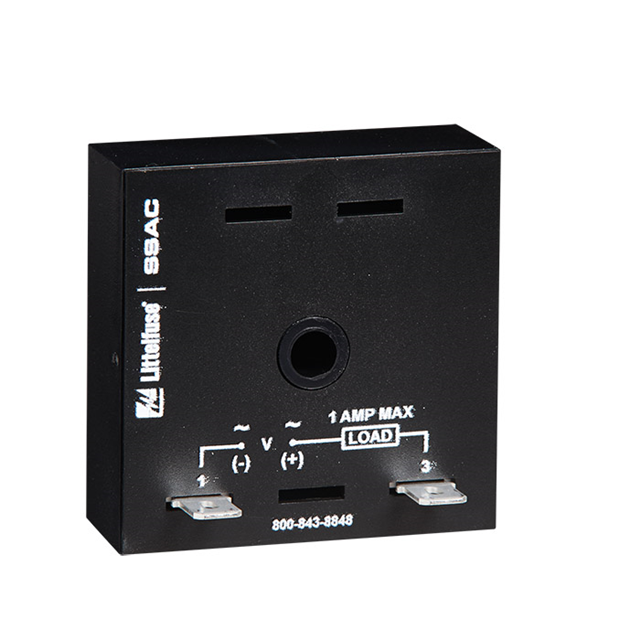

    KSDU系列时间延迟继电器技术手册

    产品简介


    KSDU系列是封装式固态时间延迟继电器(延时启动型),结合了数字定时电路与通用电压操作功能。这些继电器适用于过程控制系统和OEM设备,由工厂预设时间范围从0.1秒到10230秒,无需使用DIP开关。

    技术参数


    - 时间延迟类型:数字集成电路
    - 时间延迟范围:固定从0.1秒到10230秒
    - 重复精度:±0.5% 或 ±20毫秒(取较大值)
    - 容差:工厂校准 ±10%
    - 循环时间:≤150毫秒
    - 温度与电压变化下的时间延迟误差:±5%
    - 输入电压:24至120VAC/DC;100至240VAC/DC
    - 交流线频率:50/60 Hz
    - 输入电压容差:±20%
    - 输出类型:固态
    - 最大负载电流:1A稳态电流,60°C下10A浪涌电流
    - 最小保持电流:40mA
    - 电压降:约2.5V @ 1A
    - 机械安装:表面安装,带一个#10(M5 x 0.8)螺丝
    - 尺寸:高50.8毫米(2.0英寸);宽50.8毫米(2.0英寸);深30.7毫米(1.21英寸)
    - 接线端子:0.25英寸(6.35毫米)公快插端子
    - 工作/存储温度范围:-40°C 至 60°C / -40°C 至 85°C
    - 湿度:相对湿度95%,非冷凝状态
    - 重量:约2.4盎司(68克)

    产品特点和优势


    - 通用电压:24至240VAC/DC,分两个范围。
    - 数字集成电路:重复精度为±0.5%或20毫秒(取较大值)。
    - 稳态1A,浪涌10A:固态输出可在典型条件下提供1亿次操作。
    - 完全固态封装:无移动部件,避免弧光和磨损,封装可防冲击、振动和湿度。
    - 两终端设计:便于串联连接,方便安装。
    - 配件:提供多种配件以满足不同的安装需求。

    应用案例和使用建议


    - 应用案例:KSDU系列广泛应用于过程控制系统和OEM设备,如工厂自动化系统、输送机控制、电动机控制等。
    - 使用建议:
    - 在高温环境下使用时,应注意最大负载电流为1A稳态电流,10A浪涌电流。
    - 确保电源在更改开关位置时断开,以符合CE认证要求。
    - 使用适当的配件(如安装支架、快速连接终端)来简化安装和拆卸过程。

    兼容性和支持


    - 兼容性:KSDU系列可以与各种电压范围和类型的电气系统兼容。
    - 支持:制造商提供详细的技术支持和售后服务,包括安装指南、故障排除和定制产品服务。如需特定型号或定制产品,请联系制造商。

    常见问题与解决方案


    - 问题1:时间延迟不准确。
    - 解决方案:检查输入电压是否在容差范围内,确保正确安装并重新校准。
    - 问题2:继电器输出未激活。
    - 解决方案:检查是否有足够的输入电压和负载电流,确认是否需要复位继电器。
    - 问题3:温度变化导致时间延迟误差。
    - 解决方案:确保继电器在规定的温度范围内工作,必要时使用散热措施。

    总结和推荐


    KSDU系列时间延迟继电器以其出色的精度、耐用性和广泛的适用性,成为过程控制和OEM设备的理想选择。其高可靠性、易于安装和维护的特点使其在市场上具有很高的竞争力。我们强烈推荐该系列产品,特别是在需要精确时间控制的应用中。

KSDU811200参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

KSDU811200厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

KSDU811200数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE KSDU811200 KSDU811200数据手册

KSDU811200封装设计

查看详情并下载
Symbol
Footprint
3D Model
