V420LA20APX1347

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 680V 4.5KA 1 612V 748V 560V 420V 90J 300pF@1MHz 通孔安装
供应商型号: ZT-V420LA20APX1347
供应商: 海外现货
标准整包数: 1

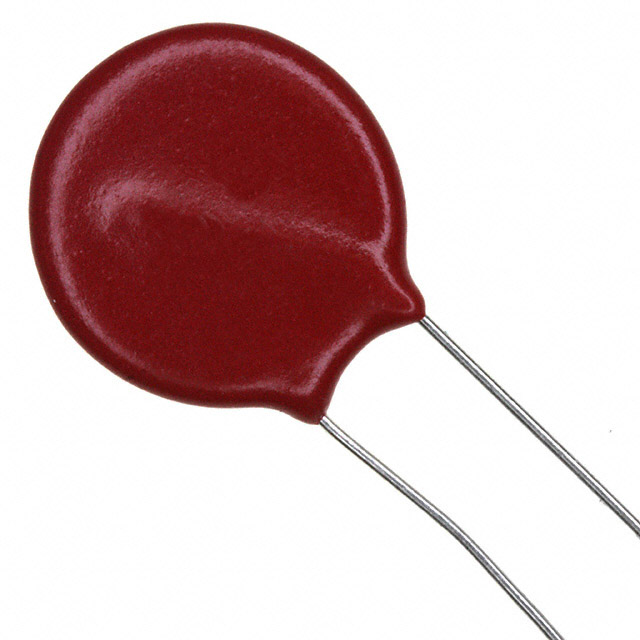

LITTELFUSE 压敏电阻 V420LA20APX1347

V420LA20APX1347概述


    产品简介


    产品概述
    金属氧化物压敏电阻(MOV)是广泛应用在电路保护领域的电子元器件,尤其适合用于交流电源线路上的瞬态电压保护。Littelfuse公司的LA系列径向引脚型MOV压敏电阻,以其紧凑的设计和出色的瞬态电压抑制能力,为用户提供可靠的电路保护解决方案。
    主要功能和应用领域
    LA系列径向引脚型MOV适用于多种应用场景,包括但不限于通信设备、工业控制、家电设备等。它们能够有效吸收高达360焦耳的能量,确保系统在面对瞬态电压冲击时保持稳定运行。此外,该系列产品还具有无铅、无卤素且符合RoHS标准的特点,符合现代环保要求。

    技术参数


    以下是LA系列径向引脚型MOV的一些关键技术参数:
    - 产品型号:LA系列有四种尺寸可选:7mm、10mm、14mm和20mm。
    - 额定电压范围:交流电压(VM(AC) RMS)从130V到1000V。
    - 能量吸收能力:峰值脉冲电流(ITM)在8/20µs电流波形下的吸收能力从1200A到6500A;单脉冲能量(WTM)可达360焦耳。
    - 最大瞬态电压:根据不同的型号和电压等级,最大瞬态电压(VC)范围从184.5V到738V。
    - 电容:典型电容值范围在10pF到1000pF之间。
    - 环境温度:工作环境温度范围为-55°C至+85°C,存储温度范围为-55°C至+125°C。
    - 封装隔离电压:高压绝缘测试需承受2500伏直流电压一分钟,符合MIL-STD 202方法301标准。
    - 绝缘电阻:绝缘电阻达到1000兆欧姆。


    产品特点和优势


    LA系列径向引脚型MOV的主要优势包括:
    - 环境友好:无铅、无卤素且符合RoHS标准,符合现代环保要求。
    - 高效能:能吸收高达360焦耳的能量,确保在面临瞬态电压冲击时提供可靠的保护。
    - 宽电压范围:VM(AC) RMS电压范围从130V到1000V,满足不同应用场景的需求。
    - 高温适应性:可在最高85°C的环境温度下持续工作而无需降额。
    - 多样化包装选项:可供选择的包装方式包括卷带和散装,方便用户根据不同需求选择合适的包装形式。

    应用案例和使用建议


    典型应用场景
    LA系列径向引脚型MOV适用于各种需要瞬态电压抑制的应用场景,例如:
    - 通信设备:保护敏感的通信设备免受雷击或其他瞬态电压的影响。
    - 工业控制:用于工厂自动化系统中,防止瞬态电压引起的设备损坏。
    - 家用电器:为家用电器提供过电压保护,延长设备使用寿命。
    使用建议
    - 合理选择型号:根据实际应用中的电压等级选择合适的LA系列型号,以确保最佳的瞬态电压抑制效果。
    - 环境考量:考虑设备的工作环境温度,选择合适型号,以避免因高温导致性能下降。
    - 安装方式:确保正确安装并连接好引脚,避免引脚松动影响防护效果。

    兼容性和支持


    兼容性
    LA系列径向引脚型MOV支持广泛的电气设备和系统。它们可以通过标准接口与大多数电气设备兼容,简化安装过程。此外,Littelfuse公司提供了多种标准认证,如UL1449、CECC、IEC 61051-1、IEC 61051-2和IEC 60950-1,确保与主流电气标准的兼容性。
    厂商支持
    Littelfuse公司为其产品提供了全面的技术支持,包括产品文档、应用指南和技术支持热线。客户可以通过官方网站获取详细的资料和最新信息,以确保获得最佳的使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备在极端温度下工作时表现不稳定 | 确认设备处于规定的环境温度范围内,必要时选择适合更高温度的型号。 |
    | 设备在经历多次瞬态电压后失效 | 检查设备的工作条件是否超过其额定值,进行必要的降额处理,以确保安全可靠。 |

    总结和推荐


    综上所述,LA系列径向引脚型MOV是一款高度可靠且性能卓越的瞬态电压保护装置。它以其无铅、无卤素且符合RoHS标准的特点,确保了产品在现代环保要求下的可用性。对于需要高效率瞬态电压保护的应用,LA系列是一个值得信赖的选择。因此,强烈推荐在需要保护敏感设备免受瞬态电压影响的应用中采用LA系列径向引脚型MOV。

V420LA20APX1347参数

参数
压敏电压 680V
电路数 1
最小压敏电压 612V
最大压敏电压 748V
最大直流电压 560V
能量 90J
最大交流电压 420V
浪涌电流 4.5KA
不同频率时的电容 300pF@1MHz
安装方式 通孔安装
零件状态 在售
包装方式 散装

V420LA20APX1347厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V420LA20APX1347数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V420LA20APX1347 V420LA20APX1347数据手册

V420LA20APX1347封装设计

查看详情并下载
Symbol
Footprint
3D Model
