KRDS1135M

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: 5666-KRDS1135M-ND
供应商: Digi-Key
标准整包数: 1

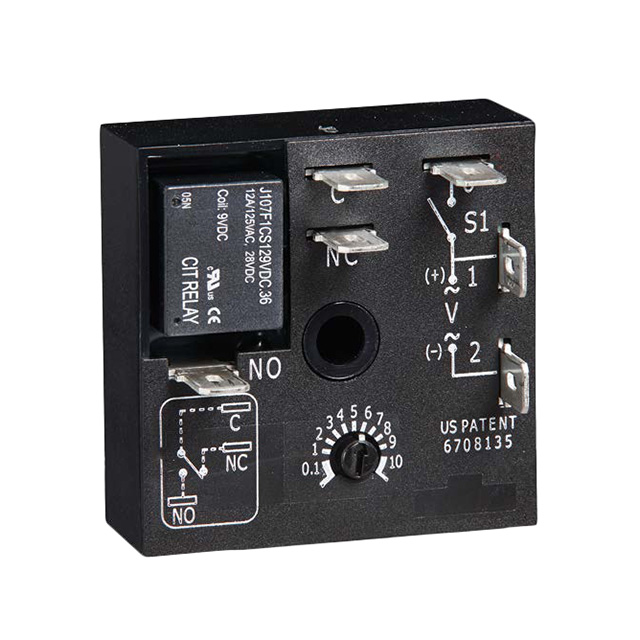

LITTELFUSE 其他工具 KRDS1135M

KRDS1135M概述

    KRDS系列单次动作延时继电器技术手册

    1. 产品简介


    KRDS系列是Littelfuse公司推出的一款紧凑型单次动作延时继电器,尺寸仅为2英寸(50.8毫米)见方。该系列产品采用了微控制器定时电路,确保了优异的重复精度和稳定性。其封装设计可有效防护冲击、振动及湿气的影响。KRDS系列特别适用于需要小型化、隔离、可靠性和长寿命的应用场景,为原始设备制造商(OEM)提供了经济高效的解决方案。

    2. 技术参数


    - 尺寸:2英寸(50.8毫米)见方
    - 输入电压:12VDC;24VAC/DC;120VAC
    - 时间延迟范围:0.1秒至1000分钟
    - 重复精度:±0.5%
    - 复位时间:≤150毫秒
    - 启动时间:≤40毫秒
    - 保护电路:封装设计,提供≥1500V RMS输入到输出隔离电压
    - 绝缘电阻:≥100兆欧
    - 功率消耗:交流≤2VA,直流≤2W
    - 额定电流:10A电阻@125VAC;5A电阻@230VAC与28VDC;1/4马力@125VAC
    - 机械寿命:1x10^7次操作
    - 电气寿命:1x10^5次操作
    - 环境温度:工作/存储温度范围为-40°C至60°C/-40°C至85°C
    - 湿度:95%相对湿度,非凝结状态

    3. 产品特点和优势


    - 紧凑设计:小巧的外形便于灵活安装,适用于各种OEM应用。
    - 微控制器定时:±0.5%的重复精度,确保稳定的性能。
    - 隔离式SPDT输出接触点:适用于AC或DC负载的控制。
    - 封装保护:能够有效防护冲击、振动和湿度。
    - 外部调整选项:通过调节外部电阻可以调整时间延迟范围。

    4. 应用案例和使用建议


    - 典型应用:适用于工业自动化、机械设备控制、电机启动保护等场景。
    - 使用建议:
    - 为了更好地适应不同环境条件,选择适当的外部电阻以达到所需的时间延迟。
    - 注意定期检查并清洁电气接头,确保良好的连接。
    - 确保安装在干燥、无尘的环境中,避免影响其性能和寿命。

    5. 兼容性和支持


    - 配件支持:
    - P1004-95/X和P1023-6模块便于远程时间延迟调整。
    - P1015-64(AWG 14/16)和P1015-18快速连接适配器。
    - 技术支持:
    - 若未列出所需的型号,请联系制造商进行咨询。


    6. 常见问题与解决方案


    - 问题1:时间延迟不准确
    - 解决方案:检查外部电阻是否正确安装,重新校准或更换合适的电阻。
    - 问题2:启动时间过长
    - 解决方案:检查电源输入是否稳定,确保输入电压在允许范围内。
    - 问题3:复位时间异常
    - 解决方案:检查接线是否松动,确保接线端子稳固。

    7. 总结和推荐


    KRDS系列单次动作延时继电器凭借其紧凑设计、高精度定时和可靠的封装保护,成为市场上极具竞争力的产品。无论是工业自动化还是机械设备控制,都能提供稳定可靠的操作性能。强烈推荐该产品用于需要高性能延时控制的应用场合。

KRDS1135M参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

KRDS1135M厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

KRDS1135M数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE KRDS1135M KRDS1135M数据手册

KRDS1135M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 109.252 ¥ 914.3027
10+ $ 97.2837 ¥ 814.1428
50+ $ 89.6927 ¥ 750.616
100+ $ 86.6057 ¥ 724.7814
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 914.3
