250-100-MET

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述: 3-Phase Voltage Protection Relays
供应商型号: 5666-250-100-MET-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 其他工具 250-100-MET

250-100-MET概述

    电子元器件产品技术手册:250A系列电压监测继电器

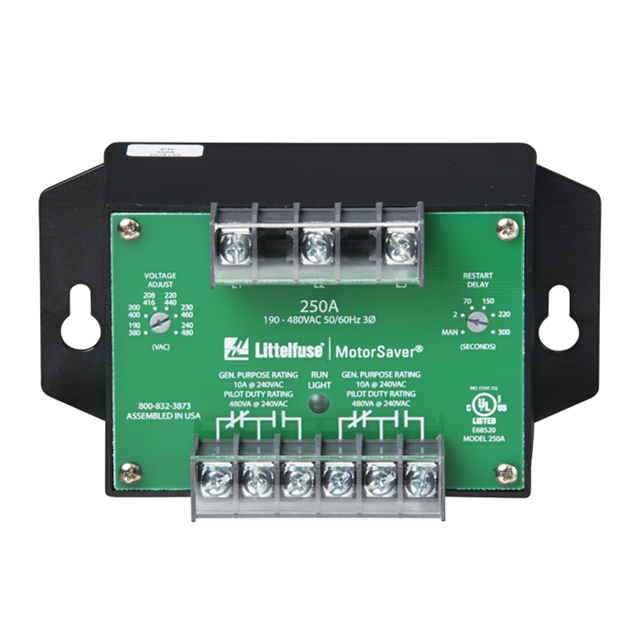

    产品简介


    250A系列是Littelfuse公司推出的一款先进的三相自感应范围双范围电压监测继电器。它适用于190-480VAC、50/60Hz的电机保护,无论电机大小。此继电器可以保护电机免受低电压、高电压、电压不平衡、单相运行和反相等问题的影响。此外,250A系列具有用户可选的额定电压设定点,并能自动选择200V和400V的范围。它还配备了可调或手动重启延迟功能。

    技术参数


    | 参数 | 规格 |

    | 电压范围 | 190-480VAC |
    | 频率 | 50/60Hz |
    | 低电压保护 | 90%至93%的额定电压 |
    | 高电压保护 | 110%至107%的额定电压 |
    | 环境温度 | -40°C 至 70°C |
    | 相对湿度 | 最高达95%(非冷凝) |
    | 温度范围 | -40°C至70°C |
    | 最大输入功率 | 5W |
    | 继电器触点额定值 | DPDT(2个常闭触点) |
    | 输出接触额定值 | 辅助负载480VA@240VAC,一般负载10A@240VAC |
    | 过压冲击保护 | IEC 61000-4-5;1995 ±6kV |

    产品特点和优势


    - 独特的微控制器电路设计:实现连续监测单相、低电压、电压不平衡、相位反转和有害电源线条件的功能。
    - 自动感应宽电压范围:系统电压在190-480VAC之间自动感应,节省设置时间。
    - 高级LED诊断:快速视觉指示故障原因,便于维护。
    - 可调跳闸延迟:防止由于快速波动的电源条件引起的误跳闸。
    - DPDT继电器输出:提供广泛的适用性以满足不同的应用需求。
    - 手动复位:在重新供电之前检查设备。

    应用案例和使用建议


    250A系列电压监测继电器广泛应用于工业电机保护领域,例如制造工厂、发电站和其他需要高可靠性电机控制的场合。在实际应用中,根据设备的工作环境和需求,可以选择合适的电压等级和功能配置。
    使用建议
    - 在安装前,确认设备的工作电压和所需的保护级别是否匹配。
    - 定期检查继电器的状态,确保其正常工作。
    - 在进行任何维护操作时,确保设备已断电。

    兼容性和支持


    250A系列电压监测继电器符合UL、CSA和CE标准,适用于各种工业环境。此外,Littelfuse公司提供了详细的技术文档和专业的技术支持,以帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备未正常工作 | 检查接线是否正确连接,并确认设备电压等级是否符合工作要求。 |
    | LED指示灯闪烁异常 | 查看手册中的LED诊断指南,确认是否存在故障代码。 |
    | 误跳闸频繁发生 | 调整跳闸延迟设置,以适应电源条件的变化。 |

    总结和推荐


    总体而言,250A系列电压监测继电器凭借其先进的微控制器技术和广泛的适用性,在工业电机保护领域表现出色。它的多种保护功能和灵活的配置选项使其在市场上具备显著的竞争优势。对于需要高可靠性的工业应用场景,强烈推荐使用250A系列电压监测继电器。

250-100-MET参数

参数
长*宽*高 74.9mm*133.9mm*74.4mm
安装方式 底座安装
零件状态 在售
包装方式 散装

250-100-MET厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

250-100-MET数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE 250-100-MET 250-100-MET数据手册

250-100-MET封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 307.8192 ¥ 2576.0619
10+ $ 267.3258 ¥ 2237.1825
25+ $ 252.4908 ¥ 2113.0322
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2576.06
