ORM120A25

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: 576-ORM120A25
供应商: Mouser
标准整包数: 1
LITTELFUSE 其他工具 ORM120A25

ORM120A25概述

    # Littelfuse ORM系列时间延迟继电器

    产品简介

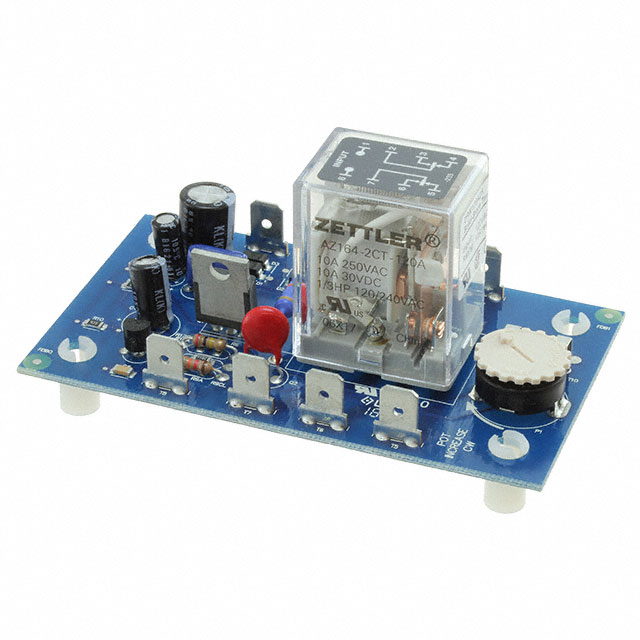

    Littelfuse ORM系列是专为减少成本而设计的延时接通型(Delay-on-Make)时间延迟继电器。该系列采用开放式PC板结构,适合OEM应用。它配备了隔离式的10A双极双掷(DPDT)继电器触点,并且所有连接均为0.25英寸(6.35毫米)的公快速连接端子。ORM系列可以根据客户的需求提供固定延时、板载旋钮调整或外部调整。延时范围可以从0.05秒到300秒不等。

    技术参数


    - 输入电压: 24或110V直流;24、120或230V交流
    - 电压容差:
    - 24V直流/交流:-15% 至 20%
    - 110至230V交流/直流:-20% 至 10%
    - 功率消耗: 2.25瓦
    - 输出类型: 电磁继电器
    - 输出形式: 双极双掷(DPDT),隔离
    - 输出额定值: 10A电阻负载@120/240VAC和28VDC;1/3马力@120/240VAC
    - 回收时间:
    - 定时后 ≤ 16毫秒
    - 定时中 0.1% 的最大延时或75毫秒,以较大者为准
    - 温度与电压相关性: ≤ ±10%
    - 机械寿命: 1x10^7次
    - 电气寿命: 1x10^6次
    - 保护特性:
    - 极性:直流单元具有反向极性保护
    - 隔离电压:≥1500V RMS 输入到输出
    - 工作/存储温度: 操作温度-20°C至65°C,存储温度-30°C至85°C
    - 重量: 约2.7盎司(77克)

    产品特点和优势


    - 模拟电路设计:使用电磁继电器实现重复精度±2%。
    - 隔离10A,双极双掷(DPDT)输出接触器:允许控制交流或直流电压负载。
    - 开放式PCB设计:降低了OEM应用的成本。
    - 配件:提供可选的调节装置和终端适配器,便于远程时间调整和安装。

    应用案例和使用建议


    ORM系列广泛应用于需要延时控制的应用场合,例如电动机启动、灯控、自动门系统等。在安装过程中,建议使用配件中的P1015-64终端适配器进行电气连接,确保良好的导电性和稳定性。
    典型应用场景:
    - 电机启动:通过延时继电器控制电机启动顺序,确保系统稳定运行。
    - 自动化控制系统:如自动门系统、安防监控系统的开关控制,确保系统按预定时间延时动作。

    兼容性和支持


    ORM系列提供了广泛的兼容性选项,能够与多种不同的电气设备和系统无缝集成。此外,Littelfuse公司还提供了一系列的技术支持和售后服务,包括电话咨询和技术支持服务(800-843-8848),帮助用户解决使用过程中的问题。

    常见问题与解决方案


    - 问题: 设备启动时继电器无法正常延时。
    - 解决办法: 检查输入电压是否符合要求,确认所有连接是否正确无误。

    - 问题: 继电器延时时间不稳定。
    - 解决办法: 确认电压波动是否在容差范围内,必要时更换新的继电器模块。

    总结和推荐


    综上所述,Littelfuse ORM系列时间延迟继电器凭借其高精度、稳定性和多功能性,在众多应用场景中表现出色。无论是工业控制还是智能家居系统,它都能提供可靠的时间延迟控制。因此,强烈推荐在需要延时控制的项目中使用此产品。如果您找不到所需的型号,也可以直接联系Littelfuse获得定制产品。

ORM120A25参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

ORM120A25厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

ORM120A25数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE ORM120A25 ORM120A25数据手册

ORM120A25封装设计

查看详情并下载
Symbol
Footprint
3D Model
