FS126

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: 576-FS126
供应商: Mouser
标准整包数: 1

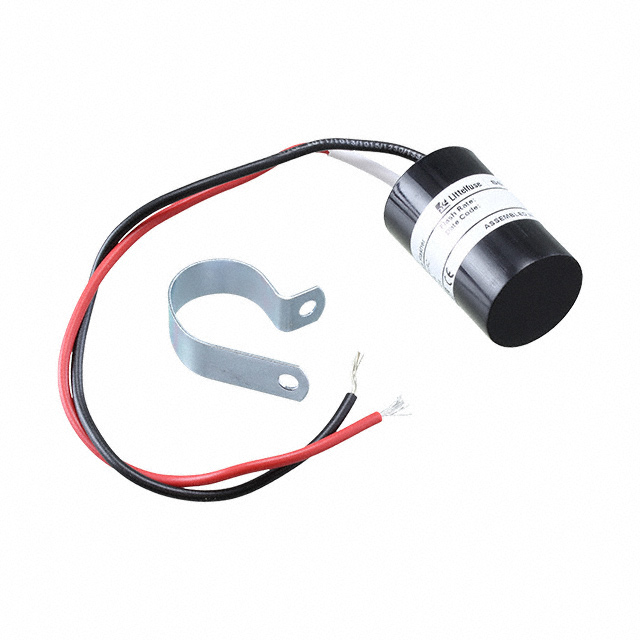

LITTELFUSE 其他工具 FS126

FS126概述

    FS100系列低电流闪光器技术手册解析

    1. 产品简介


    FS100系列(低电流)是用于控制电感负载、白炽灯负载或电阻性负载的一种固态输出设备。该系列提供1A(全波)或2A(半波)的稳态输出,最高可承受10A的浪涌电流。此外,该系列可以根据需求选择输入电压为24VAC或120VAC。FS100系列的工厂默认闪光频率为75次/分钟(FPM),也可以根据客户需求定制闪光频率,范围从45到150FPM。这一系列特别适合OEM(原始设备制造商)应用,尤其在成本考虑较为重要的场合。

    2. 技术参数


    - 操作模式:连续工作的OFF/ON固态闪光器
    - 闪光频率:工厂固定值为75FPM(±20%),也可提供45至150FPM(±20%)的定制选项
    - 占空比:约为50%
    - 输入电压:24VAC、120VAC(±15%)
    - 交流线频率:50/60Hz
    - 输出类型:全波交流或半波整流交流
    - 负载类型:白炽灯、电阻性或电感性负载(选择带有“RC”后缀的产品以适用于电感性负载)
    - 最大负载额定值:全波:1A稳态;半波:2A稳态
    - 浪涌电流:10A
    - 机械安装:可拆卸安装支架,使用一颗#8螺丝(M4 x 0.7)
    - 连接/导线:18AWG(0.82mm²)导线,长度为6英寸(15.2厘米)
    - 尺寸:高38.1毫米(1.5英寸),宽23.9毫米(0.94英寸)
    - 保护电路:封装保护
    - 工作/存储温度范围:-20°C至60°C/-40°C至85°C
    - 湿度:95%相对湿度,无凝结
    - 重量:约1.1盎司(31克)

    3. 产品特点和优势


    - 紧凑型设计:尺寸仅为38.1毫米(1.5英寸)x 23.9毫米(0.94英寸),非常适合OEM应用。
    - 自定义闪光频率:提供从45到150FPM的自定义闪光频率选项,以适应特定应用的需求。

    4. 应用案例和使用建议


    FS100系列闪光器适用于需要频繁切换和照明控制的多种应用场合。例如,可以安装于建筑工地、工厂、停车场等公共区域作为指示灯使用。在实际使用过程中,为了确保最佳效果和可靠性,建议定期检查电源电压是否稳定,并且保持环境温度在推荐范围内。对于电感性负载的应用场景,选择带有“RC”后缀的产品将更为合适。

    5. 兼容性和支持


    FS100系列闪光器设计兼容各种24VAC或120VAC的电源输入,适合与大多数标准灯具搭配使用。此外,如果客户未能找到所需的具体型号,可以联系销售代表定制产品。厂商提供了广泛的技术支持服务,包括但不限于电话咨询、现场指导及在线资料下载等。

    6. 常见问题与解决方案


    - 问题:闪光频率不稳定
    - 解决方案:确认电源电压稳定,并调整闪光器设置。
    - 问题:无法正确启动
    - 解决方案:检查连接是否正确,确保负载与设备匹配。
    - 问题:负载电流过大导致闪光器过热
    - 解决方案:使用具有更大电流容量的型号,或者增加散热措施。

    7. 总结和推荐


    总体而言,FS100系列低电流闪光器凭借其紧凑的设计、自定义闪光频率等功能,成为了许多OEM项目的理想选择。该系列产品不仅能满足基本的控制需求,还能通过自定义选项来满足更具体的应用要求。因此,无论是从功能性还是成本效益方面来看,都值得强烈推荐使用。

FS126参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

FS126厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

FS126数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE FS126 FS126数据手册

FS126封装设计

查看详情并下载
Symbol
Footprint
3D Model
