V18AUMLA1812H

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 27.5V 5A 1 23V 32V 18V 14V 6J 1812 贴片安装 4.5mm*3.2mm*1.8mm
供应商型号: 2493501
供应商: 海外现货
标准整包数: 1

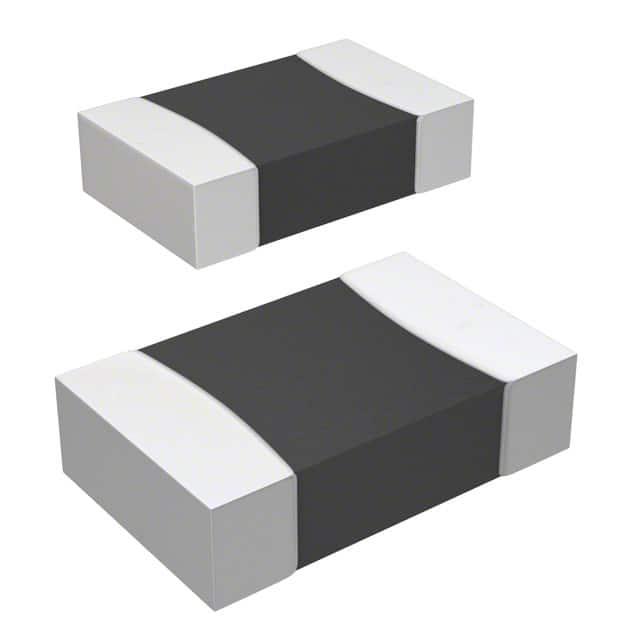

LITTELFUSE 压敏电阻 V18AUMLA1812H

V18AUMLA1812H概述

    文章:金属氧化物压敏电阻(MOVs)——表面贴装多层压敏电阻(MLVs)AUML系列

    1. 产品简介


    AUML系列是专门为汽车电子系统设计的表面贴装多层瞬态浪涌抑制器,能够有效地抑制由于大型感性负载放电所引起的破坏性瞬态电压。这类电子系统包括但不限于防抱死刹车系统、直接点火系统、发动机控制、气囊控制系统、雨刮电机控制等,这些系统都可能因为电压瞬变而受到损害。因此,保护这些系统的可靠性至关重要。

    2. 技术参数


    - 工作温度范围:-55ºC 至 125ºC
    - 连续直流电压范围(VM(DC)):16V, 18V, 24V, 48V, 68V
    - 瞬态能量(负载跳变)(WLD):1.5 J 到 25 J
    - 最高峰值浪涌电流能力:25 A(部分型号可达5000A)
    - 尺寸:符合标准工业封装尺寸(如1206, 1210, 1812, 2220)
    - 无温度降额:高达125ºC 环境温度
    - 最大非重复脉冲电流(8/20μs):5000A
    - 双向钳位:内置

    3. 产品特点和优势


    - AEC-Q200认证:适用于汽车电子环境
    - 无铅环保:RoHS认证,采用镍阻挡层端接选项
    - 高浪涌能量吸收:负载跳变能量吸收能力达25 J
    - 低温度系数:钳位电压温度系数小于0.01%/℃
    - 无引脚设计:无引线,零引线电感
    - 小封装:提供多种尺寸,适用于紧凑电路板布局
    - 优秀的电磁兼容性:用于提高产品的电磁兼容性能

    4. 应用案例和使用建议


    典型应用场景:
    - 抑制瞬态事件,如感应开关或EMF瞬变事件
    - 防静电保护,适用于符合IEC 61000-4-2标准的敏感组件
    - 为IC和晶体管提供车载瞬态电压保护
    - 电磁兼容测试和改进
    使用建议:
    - 根据实际需要选择合适的电压等级和尺寸,以确保最佳性能
    - 确保焊接过程遵循推荐的工艺,以避免热冲击
    - 使用时需注意过载情况下的功率损耗,确保不超过额定值

    5. 兼容性和支持


    兼容性:
    - AUML系列产品与其他电子元器件具有良好的兼容性,特别是与Littelfuse ML, MLN和MLE系列的产品
    - 支持广泛的焊料和助焊剂选择,以适应不同的表面贴装技术(SMT)
    支持与维护:
    - 提供详尽的技术文档和应用指南
    - 厂商提供技术支持和咨询服务,确保用户能够正确安装和使用产品

    6. 常见问题与解决方案


    常见问题:
    - Q:如何处理瞬态过载?
    A:确保电路的最大功率消耗不超过规定值,并在设计时考虑散热措施。
    - Q:如何保证焊接质量?
    A:遵循推荐的焊接曲线,避免热冲击,特别是在再流焊接过程中。

    7. 总结和推荐


    总结:
    AUML系列表面贴装多层压敏电阻凭借其出色的瞬态能量吸收能力和高可靠性,在汽车电子领域表现出色。其无引脚设计和高能效比使其成为替代传统硅瞬态电压抑制二极管的理想选择。
    推荐:
    强烈推荐使用AUML系列多层压敏电阻,尤其是对于需要严格控制温度和瞬态电压的应用场合。此外,厂商提供的详细技术和支持也使得这款产品在市场上具备较高的竞争力。

V18AUMLA1812H参数

参数
压敏电压 27.5V
最大直流电压 18V
最大交流电压 14V
不同频率时的电容 -
电路数 1
最小压敏电压 23V
浪涌电流 5A
能量 6J
最大压敏电压 32V
长*宽*高 4.5mm*3.2mm*1.8mm
通用封装 1812
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装

V18AUMLA1812H厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V18AUMLA1812H数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V18AUMLA1812H V18AUMLA1812H数据手册

V18AUMLA1812H封装设计

查看详情并下载
Symbol
Footprint
3D Model
