V275LS10P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 430V 2.5KA 1 387V 473V 369V 275V 45J 200pF@1MHz 通孔安装 16mm(高度)
供应商型号: F5600TR-ND
供应商: Digi-Key
标准整包数: 1

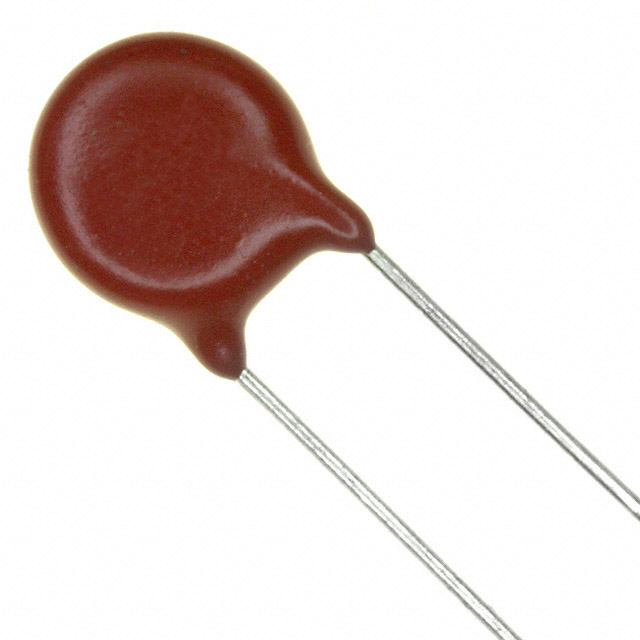

LITTELFUSE 压敏电阻 V275LS10P

V275LS10P概述


    产品简介


    金属氧化物压敏电阻(MOV)系列 - LA系列
    LA系列金属氧化物压敏电阻(MOV)是一种专为连续操作设计的径向引脚式瞬态电压浪涌抑制器。这些设备由Littelfuse公司提供,适用于各种应用场合,尤其是那些需要高可靠性与低故障率的应用。

    技术参数


    | 参数 | 描述 |

    | 产品型号 | LA系列,尺寸:7mm, 10mm, 14mm, 20mm |
    | 工作电压范围 | 130V 至 1000V AC RMS |
    | 最大峰值电流 | 1200A 至 6500A(8/20µs脉冲) |
    | 能量吸收能力 | 11J 至 360J(10/1000µs脉冲) |
    | 操作温度范围 | -55°C 至 +85°C |
    | 存储温度范围 | -55°C 至 +125°C |
    | 绝缘电阻 | ≥1000 MΩ |
    | 封装类型 | 环氧涂层或酚醛涂层 |
    | 认证标准 | UL1449, CECC 42201-006, IEC 61051-1, IEC 61051-2, IEC 60950-1 |

    产品特点和优势


    1. 环保材料:无铅、无卤素且符合RoHS标准。
    2. 高能量吸收能力:最高可达360J。
    3. 宽工作电压范围:从130V到1000V AC RMS。
    4. 高温适应性:在高达85°C的环境中无需降额运行。
    5. 多种封装选择:提供卷带封装和散装包装。

    应用案例和使用建议


    应用场景:
    - 电源保护:适用于电源线路以保护下游设备免受电压瞬变的影响。
    - 工业控制:用于工厂自动化系统中的电涌防护。
    - 消费电子:适用于家电产品中的防雷保护。
    使用建议:
    - 负载平衡:确保每个压敏电阻承受的电压不超过其最大额定值。
    - 热管理:对于连续工作,确保良好的散热,避免因温度过高导致损坏。
    - 安装位置:合理安排压敏电阻的位置,以减少电线长度,降低寄生电感。

    兼容性和支持


    - 兼容性:LA系列压敏电阻与多种电源及控制系统兼容。
    - 支持:Littelfuse公司提供全面的技术支持和售后保障服务。

    常见问题与解决方案


    1. 问题:设备过热
    - 解决方案:确保良好的散热,避免长时间过载运行。

    2. 问题:工作电压超出额定范围
    - 解决方案:检查设备的工作电压是否在规定的范围内,必要时更换更合适的型号。

    总结和推荐


    LA系列金属氧化物压敏电阻在设计上具有多项优点,如高能量吸收能力、宽工作电压范围、优良的环境适应性等。这些特点使其成为电源保护的理想选择。无论是工业还是消费电子产品中,LA系列都能提供可靠的保护。因此,强烈推荐使用LA系列压敏电阻来确保您的设备安全运行。
    希望这篇报告能为您提供足够的信息,如果您有任何进一步的问题或需求,请随时联系我。

V275LS10P参数

参数
压敏电压 430V
最大压敏电压 473V
最小压敏电压 387V
浪涌电流 2.5KA
不同频率时的电容 200pF@1MHz
能量 45J
最大交流电压 275V
电路数 1
最大直流电压 369V
长*宽*高 16mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

V275LS10P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V275LS10P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V275LS10P V275LS10P数据手册

V275LS10P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.1241 ¥ 1.0387
1000+ $ 0.1099 ¥ 0.9194
2500+ $ 0.0945 ¥ 0.791
3500+ $ 0.0897 ¥ 0.7508
5000+ $ 0.0851 ¥ 0.7119
12500+ $ 0.0749 ¥ 0.6267
25000+ $ 0.0686 ¥ 0.5743
50000+ $ 0.0664 ¥ 0.556
库存: 2500
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 519.35
