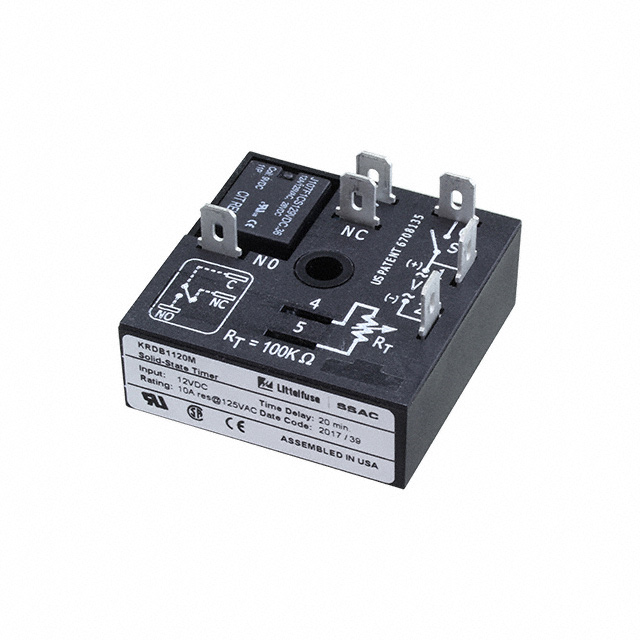

KRDB1120M

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: 5666-KRDB1120M-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 其他工具 KRDB1120M

KRDB1120M概述

    KRDB系列延时继电器技术手册

    产品简介


    KRDB系列是一款紧凑型时间延迟继电器,尺寸仅为2英寸(50.8毫米)见方。该系列产品采用微控制器定时电路,确保出色的重复精度和稳定性。它通过封装设计来保护继电器免受冲击、振动和湿度的影响。KRDB系列因其小巧的体积、隔离性、可靠性和长寿命,成为OEM应用的理想选择。

    技术参数


    - 输入电压:12VDC、24VDC、110VDC;24VAC、120VAC或230VAC
    - 容差范围:12VDC与24VDC/AC:-15% - 20%;110VDC、120或230VAC:-20% - 10%
    - 输出类型:隔离继电器触点(SPDT)
    - 额定电流:10A电阻负载@125VAC;5A电阻负载@230VAC和28VDC;1/4马力@125VAC
    - 最大切换电压:250VAC
    - 机械寿命:1 x 10^7次操作
    - 电气寿命:1 x 10^5次操作
    - 封装电路保护:绝缘电压≥1500V RMS,绝缘电阻≥100 MΩ
    - 温度范围:工作/存储温度为-40°C至60°C / -40°C至85°C
    - 湿度:相对湿度95%,非冷凝
    - 重量:约2.6盎司(74克)

    产品特点和优势


    - 微控制器定时电路:提供±0.5%的重复精度,确保高稳定性。
    - 工厂校准:±5%的精度,保证长期可靠性。
    - 隔离的SPDT输出触点:允许控制交流或直流电压下的负载。
    - 封装设计:无运动部件,不会因时间或磨损导致电弧或故障。
    - 紧凑、低成本设计:适用于OEM应用,灵活性高。

    应用案例和使用建议


    - 使用场景:适用于需要精确延时控制的应用场合,如自动化控制系统、机械设备的启动和停止控制等。
    - 使用建议:可以利用提供的可调旋钮(Versa-Knob)或面板安装式电位计(Versa-Pot)进行远程调整。在使用过程中,应确保正确连接电源并根据应用需求选择合适的型号。

    兼容性和支持


    - 兼容性:支持多种输入电压和固定/可调的时间延迟设置。
    - 支持和服务:如果需要其他定制化产品,可以联系Littelfuse获取帮助。此外,还有多种配件可供选择,如安装支架、快速连接端子等,以满足不同的安装和应用需求。

    常见问题与解决方案


    - Q:如何进行时间延迟调整?
    - A:可以通过可调旋钮(Versa-Knob)或面板安装式电位计(Versa-Pot)进行远程调整。
    - Q:如何安装模块?
    - A:使用安装支架(P1023-6)或DIN导轨适配器(P1023-20),便于安装和拆卸。
    - Q:如果时间延迟不准确怎么办?
    - A:首先检查输入电压和温度是否符合要求。如果问题仍然存在,建议联系技术支持。

    总结和推荐


    KRDB系列延时继电器以其紧凑的设计、高精度的重复性和优异的稳定性,成为OEM应用的理想选择。无论是小型还是大型自动化系统,这款继电器都能提供可靠的延时控制功能。总体而言,这款产品具有较高的性价比和广泛的适用性,值得推荐使用。

KRDB1120M参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

KRDB1120M厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

KRDB1120M数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE KRDB1120M KRDB1120M数据手册

KRDB1120M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 109.252 ¥ 914.3027
10+ $ 97.2837 ¥ 814.1428
25+ $ 92.8878 ¥ 777.3548
50+ $ 89.6927 ¥ 750.616
100+ $ 86.6057 ¥ 724.7814
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 914.3
直接购买
加入购物车
