V56MA2A

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 56V 40A 1 44V 68V 40V 32V 230mJ 180pF@1MHz SOD-83A 通孔安装 31mm(长度)*4.5mm(宽度)
供应商型号: F2283-ND
供应商: Digi-Key
标准整包数: 1

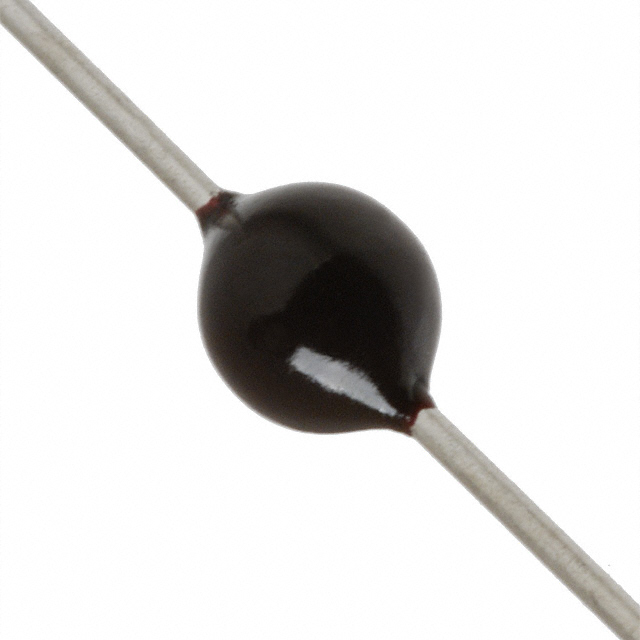

LITTELFUSE 压敏电阻 V56MA2A

V56MA2A概述


    产品简介


    金属氧化物压敏电阻(MOV) - MA系列
    产品类型:
    - 金属氧化物压敏电阻(MOV)
    - 轴向引脚设计
    - 特定应用用途
    主要功能:
    - 用于板级工业和商业电子设备的瞬态浪涌抑制器
    - 保护电路组件和信号/数据线免受低能量瞬变影响
    - 适用于小轴向引脚包装需求
    应用领域:
    - 工业自动化设备
    - 通信设备
    - 家用电器
    - 汽车电子
    - 一般电子设备中的浪涌保护

    技术参数


    - 额定电压范围:
    - AC电压范围 (VM(AC)RMS):9V 至 264V
    - DC电压范围 (VM(DC)):13V 至 365V

    - 峰值脉冲电流 (ITM):
    - 在8/20µs电流波形下的最大值:40A至100A

    - 单脉冲能量范围:
    - 2ms电流方波 (WTM) 下的能量:0.06J 至 1.7J
    - 工作环境温度范围:
    - 操作环境温度范围 (TA):-55°C 至 +85°C
    - 存储温度范围 (TSTG):-55°C 至 +125°C
    - 封装方式:
    - 纸带包装 或 散装包装
    - 尺寸:
    - 直径:3mm
    - 引脚长度:1.740英寸至1.220英寸(对应27.3mm至31.0mm)
    - 电气特性:
    - 额定功率损耗:不大于200mW

    产品特点和优势


    - 环保材料:
    - 无铅、无卤素、符合RoHS标准
    - 可靠性高:
    - 黑色环氧树脂提高了高温性能,适合无铅焊接过程
    - 广泛的工作电压范围:
    - 适用于不同电压要求的应用场景
    - 优异的散热性能:
    - 在最高85°C的环境中无需降额使用
    - 出色的保护性能:
    - 最大峰值电压和电流能力

    应用案例和使用建议


    应用场景分析:
    - 在电信基础设施中,用于保护敏感的数据传输线路免受雷击和其他瞬态现象的影响。
    - 在家用电器中,用于防止电网波动对内部电子组件造成损害。
    使用建议:
    - 确保安装时留有足够的散热空间以防止过热。
    - 在可能受到高频率瞬态冲击的环境中,建议采取冗余设计以提高系统可靠性。


    兼容性和支持


    - 与其他电子元器件兼容性:
    - 设计与各种主流电子设备兼容,可以轻松集成到现有系统中。
    - 厂商支持和服务:
    - 厂商提供详细的技术文档和专业的技术支持服务,确保客户能够顺利部署和维护。

    常见问题与解决方案


    - Q1: 如何判断是否需要更换损坏的MOV?
    - A1: 观察是否存在显著的电压变化或通过专业仪器进行检测。若检测到明显的电压下降,则表明MOV已经失效,应及时更换。
    - Q2: MOV能否用于频繁重复的浪涌保护?
    - A2: 不建议用于频繁重复的浪涌保护,因为其不能有效处理大量的平均功率耗散。

    总结和推荐


    总结:
    - 主要优点:
    - 多种型号可供选择,适用范围广泛。
    - 符合多项环保标准,具有较高的性价比。
    - 良好的温度稳定性及可靠的工作特性。
    推荐:
    - 总体评价:
    - 作为一款优秀的浪涌保护器件,MA系列MOV非常适合作为各类工业和商业电子设备的保护方案。其独特的优势使其成为市面上的领先产品之一。
    - 推荐使用:
    - 强烈推荐用于各种需要高精度、高可靠性的电路保护场合。

V56MA2A参数

参数
压敏电压 56V
最大直流电压 40V
最小压敏电压 44V
最大压敏电压 68V
能量 230mJ
浪涌电流 40A
不同频率时的电容 180pF@1MHz
电路数 1
最大交流电压 32V
长*宽*高 31mm(长度)*4.5mm(宽度)
通用封装 SOD-83A
安装方式 通孔安装
零件状态 在售
包装方式 散装

V56MA2A厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V56MA2A数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V56MA2A V56MA2A数据手册

V56MA2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4835 ¥ 12.5356
10+ $ 0.9085 ¥ 7.6768
25+ $ 0.7119 ¥ 6.0159
100+ $ 0.5324 ¥ 4.4553
250+ $ 0.4571 ¥ 3.8254
500+ $ 0.4108 ¥ 3.4375
1500+ $ 0.3522 ¥ 2.9475
3000+ $ 0.3229 ¥ 2.7022
6000+ $ 0.3141 ¥ 2.6285
库存: 1577
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.53
