LLC8610F12M

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: ZT-LLC8610F12M
供应商: 海外现货
标准整包数: 1
LITTELFUSE 其他工具 LLC8610F12M

LLC8610F12M概述

    LLC8系列低液位控制传感器技术手册

    产品简介

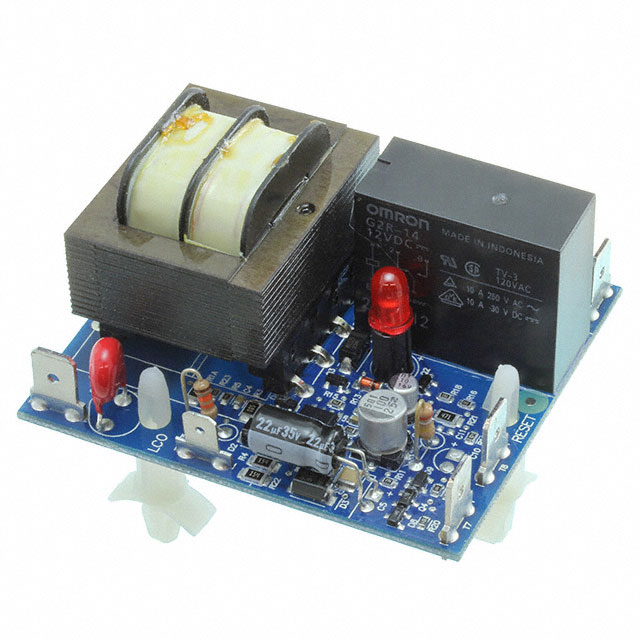

    LLC8系列是Littelfuse公司推出的一款低成本单探头导电液体液位控制设备,专门设计用于低液位截断保护。这款设备内置一个工厂预设的时间延迟(1至60秒),并且支持24VAC、120VAC和230VAC三种输入电压。当LLC8系列的隔离SPDT输出继电器通电时,指示灯会亮起,从而提供视觉反馈。电阻感测范围为5KΩ到250KΩ。此外,该系列产品还提供手动/自动复位选项,以及一种具有断电后自动复位功能的特殊手动复位模式,确保在电源恢复且水位合适时自动重新启动。

    技术参数


    - 控制类型: 电阻传感,适用于导电液体
    - 感测电压: 探头端子处标称12VAC
    - 感测电阻: 固定值5KΩ至250KΩ
    - 感测电阻容差: ±10%
    - 时间延迟: 固定时间为5秒至30秒
    - 时间延迟容差: ±20%
    - 重复精度: ±10%
    - 电源停电复位延时: ≤1秒
    - 输入电压: 24VAC、120VAC、230VAC
    - 容差:
    - 24VAC: -15% ~ +20%
    - 120VAC或230VAC: -20% ~ +10%
    - 交流线频率: 50/60 Hz
    - 输出类型: 机电继电器
    - 继电器形式: 隔离型SPDT
    - 继电器额定值:
    - 10A电阻负载@120/240VAC
    - 1/4马力@125VAC
    - 1/2马力@250VAC
    - 浪涌保护: 符合IEEE C62.41-1991标准A级
    - 隔离电压: ≥2500VRMS输入至输出端子
    - 机械安装: 使用三个直径为0.187英寸(4.76mm)的尼龙支架
    - 尺寸:
    - 高度: 63.5毫米(2.5英寸)
    - 宽度: 55.6毫米(2.19英寸)
    - 深度: 47.8毫米(1.88英寸)
    - 电气接线:
    - 接线端子: 0.25英寸(6.35毫米)男性快速连接终端
    - 复位开关及探头端子: 0.187×0.03英寸(4.75×0.76毫米)男性快速连接终端
    - 环境条件:
    - 工作/储存温度: -40°C至60°C/-40°C至80°C
    - 相对湿度: 95%,非冷凝
    - 环境重量: 约5盎司(141.7克)

    产品特点和优势


    - 隔离12VAC探针: 防止探针上形成水垢
    - 开放PCB设计: 成本效益高的OEM低液位截断保护设计
    - 涂层PCB: 防止湿气和腐蚀
    - LED指示灯: 提供视觉反馈,确认输出继电器是否通电
    - 电源断电保护: 断电后自动复位,当电源恢复且水位符合要求时
    - 24VAC和120VAC型号: 符合UL353标准,用作低水平限位开关
    - 防护等级: 浪涌保护符合IEEE C62.41-1991标准A级,输入至输出端子的隔离电压≥2500VRMS

    应用案例和使用建议


    LLC8系列广泛应用于需要低液位截断保护的应用场景,如水泵控制系统、油箱液位监测等。根据实际应用需求选择合适的输入电压和时间延迟,可以有效防止过低的液位引发的安全问题。
    使用建议:
    - 在选择和安装探针时,确保探针能够接触到液体,对于非导电液体或绝缘容器,需额外配置探针。
    - 根据不同的操作环境选择合适的型号,例如高温、高压或潮湿环境。
    - 进行定期检查和维护,以确保系统的稳定运行。

    兼容性和支持


    - 兼容性: LLC8系列可以与多种标准电气系统兼容,其快速连接端子设计便于与各种设备集成。
    - 支持: 作为Littelfuse的产品,该系列拥有良好的售后服务和技术支持,可随时联系技术支持团队获得帮助。

    常见问题与解决方案


    - 问题: 设备无法正常工作
    - 解决方法: 检查输入电压是否符合要求;确认所有接线连接正确无误。

    - 问题: 继电器频繁跳动
    - 解决方法: 检查感测电阻是否处于设定范围内;确认是否存在干扰信号。

    - 问题: 液位检测不准确
    - 解决方法: 校准感测电阻的阻值;确认液体的导电性能是否发生变化。

    总结和推荐


    综上所述,LLC8系列是一款高度可靠、易于集成的低液位控制设备。其独特的技术特点和市场竞争力使其成为各类液位监控应用场景的理想选择。鉴于其出色的性能和广泛的适用性,强烈推荐在相关项目中采用LLC8系列液位控制器。

LLC8610F12M参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

LLC8610F12M厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

LLC8610F12M数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE LLC8610F12M LLC8610F12M数据手册

LLC8610F12M封装设计

查看详情并下载
Symbol
Footprint
3D Model
