LLC825F5M

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: ZT-LLC825F5M
供应商: 海外现货
标准整包数: 1
LITTELFUSE 其他工具 LLC825F5M

LLC825F5M概述

    LLC8 Series Conductive Liquid Level Control:产品概述与技术详解
    Littelfuse 的 LLC8 系列是为低成本液体低液位切断保护设计的一种单探头电导式液位控制器。本文将详细探讨 LLC8 系列的产品特点、技术参数、应用案例以及兼容性等方面。

    1. 产品简介

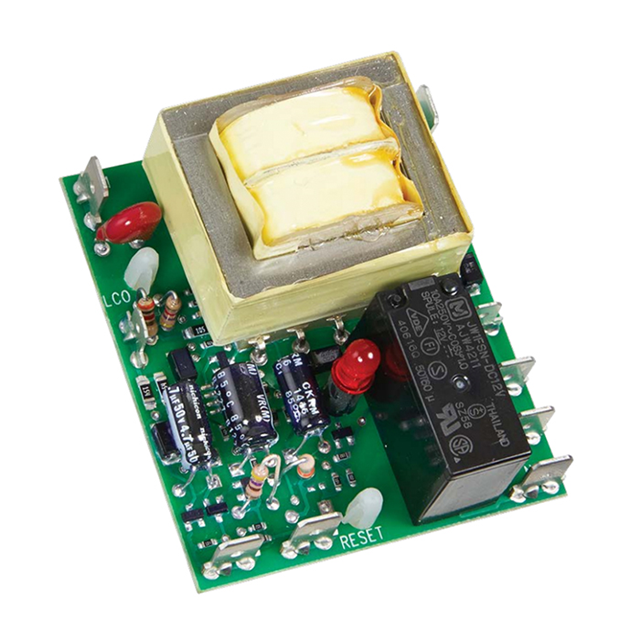

    LLC8 系列是一种专为低液位切断保护设计的单探头电导式液位控制装置。它具有 1 到 60 秒的工厂预设时间延迟,并支持 24VAC、120VAC 或 230VAC 输入电压。当 LLC8 的隔离输出继电器通电时,指示灯会亮起。其感测电阻固定在 5K 至 250KΩ 之间,可选择手动/自动复位或带有断电自动复位功能的特殊手动复位选项。

    2. 技术参数


    | 参数 | 值 |

    | 感测电压 | 12VAC (名义值) |
    | 感测电阻 | 固定 5K - 250KΩ |
    | 感测电阻容差 | ±10% |
    | 时间延迟 | 1-60秒(工厂预设) |
    | 时间延迟容差 | ±20% |
    | 重复精度 | ±10% |
    | 输入电压 | 24VAC、120VAC、230VAC |
    | 输入电压容差 | 24VAC: -15% - +20%
    120VAC 和 230VAC: -20% - +10% |
    | AC 线频率 | 50/60Hz |
    | 输出类型 | 机电继电器 |
    | 输出形式 | 隔离 SPDT |
    | 输出额定值 | 10A 抗阻性负载 @ 120/240VAC
    1/4 马力 @ 125VAC
    1/2 马力 @ 250VAC |
    | 浪涌保护 | IEEE C62.41-1991 Level A |
    | 绝缘电压 | ≥ 2500V RMS 输入至输出端子 |
    | 工作/储存温度 | -40°C 到 60°C / -40°C 到 80°C |
    | 湿度 | 相对湿度 95%,不凝结 |

    3. 产品特点和优势


    - 隔离 12VAC 探针:防止探针上形成水垢。
    - 开放式 PCB 设计:成本效益高的设计,适用于 OEM 低液位切断保护。
    - PCB 涂层:提供防水防潮防腐蚀保护。
    - LED 指示:视觉确认输出继电器是否通电。
    - 电源断电保护:自动复位单元,当电源恢复且水位合适时。
    - 24VAC 与 120VAC 模型:符合 UL353 标准,作为低液位限位开关使用。

    4. 应用案例和使用建议


    LLC8 系列广泛应用于工业自动化设备、水泵控制和其他需要低液位检测的场合。例如,在水箱或储罐监控系统中,它可以及时提醒操作员补充水源,防止设备因缺水而损坏。使用建议如下:
    - 在非导电或绝缘的容器中使用时,需额外安装探针。
    - 根据具体需求选择合适的输入电压和时间延迟型号。
    - 安装前请仔细检查探针的清洁情况,确保探针与容器良好接触。

    5. 兼容性和支持


    - 兼容性:LLC8 系列与不同类型的电气设备兼容,可以轻松集成到现有的控制系统中。
    - 支持与维护:Littelfuse 提供详尽的技术文档和支持服务,包括产品安装指导和故障排除建议。如果需要定制化产品,可直接联系客服。

    6. 常见问题与解决方案


    - 问题一:安装后设备无法正常工作。
    - 解决方案:首先检查输入电压是否正确,然后确认探针与容器的良好接触。
    - 问题二:设备频繁报警。
    - 解决方案:可能是因为水位波动频繁,适当调整时间延迟设定即可解决。
    - 问题三:继电器不响应。
    - 解决方案:检查继电器接线是否松动或断开,确保所有连接牢固。

    7. 总结和推荐


    LLC8 系列以其高性价比、稳定可靠的性能在众多液位控制产品中脱颖而出。对于需要简单且经济高效低液位切断保护的应用场合,LLC8 系列是理想的选择。考虑到其广泛的适用性和良好的技术支持,强烈推荐该系列产品用于工业自动化和泵控制系统。
    请注意,上述内容仅为示例,根据实际产品的具体情况,部分内容需要进一步核对和完善。

LLC825F5M参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装
