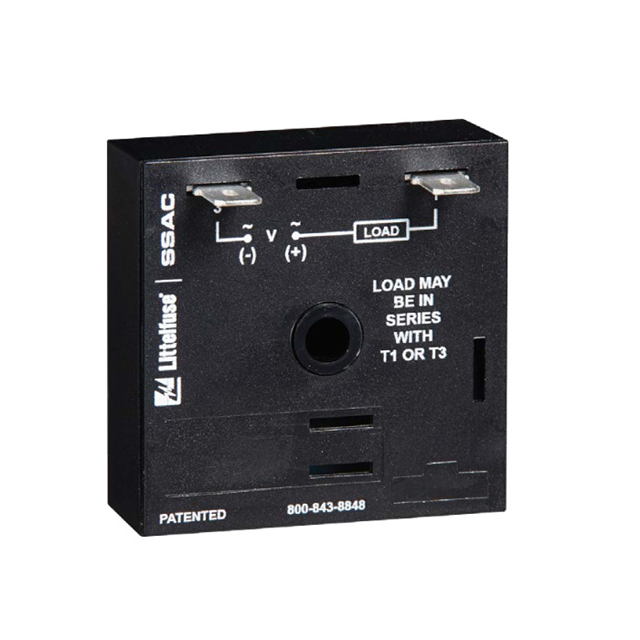

KSD1320

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: 576-KSD1320
供应商: Mouser
标准整包数: 1
LITTELFUSE 其他工具 KSD1320

KSD1320概述


    产品简介


    KSD1系列延时继电器是专为延时接通(Delay-on-Make)定时应用设计的产品。该系列产品采用两线连接方式,可以直接串联到负载中。它适用于广泛的一般商业和工业用途,是一款小型、经济且可靠的固态定时器。由于具有高精度、耐用性和广泛应用范围等特点,KSD1系列特别适合需要精准时间控制的应用场合。

    技术参数


    - 时间延迟范围:0.1秒至1000分钟(分为6个可调范围或固定)
    - 重复精度:±0.5% 或 ±20毫秒(以较大者为准)
    - 工厂校准容差:≤±5%
    - 恢复时间:≤150毫秒
    - 时间延迟与温度及电压关系:±10%
    - 输入电压:24VAC、120VAC、230VAC;12VDC、24VDC
    - 容差:±20%
    - 交流频率:50/60Hz
    - 输出类型:固态
    - 最大负载电流:稳态1A,瞬态10A(60℃)
    - 最小保持电流:≤40mA
    - 关断状态泄漏电流:约7mA(230VAC)
    - 电压降:约2.5V(1A)
    - 机械安装尺寸:H 50.8mm(2英寸),W 50.8mm(2英寸),D 30.7mm(1.21英寸)

    产品特点和优势


    - 微控制器基础设计:实现±0.5%的重复精度和±5%的时间延迟精度。
    - 紧凑型低成本设计:适合OEM应用。
    - 稳态1A固态输出,瞬态10A:可在典型条件下提供高达1亿次的操作。
    - 完全固态封装:无移动部件,不易因电弧和磨损而损坏,并可防冲击、振动和湿度。

    应用案例和使用建议


    KSD1系列可用于多种工业和商业应用中,例如电机控制、自动化设备、照明系统等。对于需要外部调整的应用,可以配合使用RT(外部电阻)进行精细调节。实际使用中,建议根据具体需求选择合适的型号和配置。例如,如果需要长时间延迟,则应选用较高时间范围的型号。

    兼容性和支持


    KSD1系列提供了多种配件选项,如可面板安装的电位计、安装支架和快速连接端子,以方便用户进行安装和调整。此外,如果需要特殊定制产品,可以联系供应商获得进一步的支持。

    常见问题与解决方案


    1. Q: 如何进行时间延迟调整?
    - A: 可以通过外部电阻(RT)进行调整。具体方法请参考配件部分或访问供应商网站获取详细指南。
    2. Q: 输出电流过载怎么办?
    - A: 确保负载电流不超过稳态1A,瞬态10A的规定值。如果发现电流过大,请检查电路连接是否正确,并适当降低负载电流。

    总结和推荐


    总体而言,KSD1系列延时继电器凭借其高精度、可靠性以及广泛适用性,在工业和商业应用中表现出色。该产品尤其适合需要高精度时间控制的应用场景,如自动化设备和生产线控制等。无论是用于新的项目还是现有系统的升级,KSD1系列都是一个值得信赖的选择。因此,我强烈推荐这款产品。

KSD1320参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

KSD1320厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

KSD1320数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE KSD1320 KSD1320数据手册

KSD1320封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 66.154 ¥ 559.0013
10+ $ 59.9292 ¥ 506.4017
25+ $ 56.469 ¥ 477.1631
50+ $ 53.3505 ¥ 450.8117
100+ $ 52.185 ¥ 440.9633
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 559
