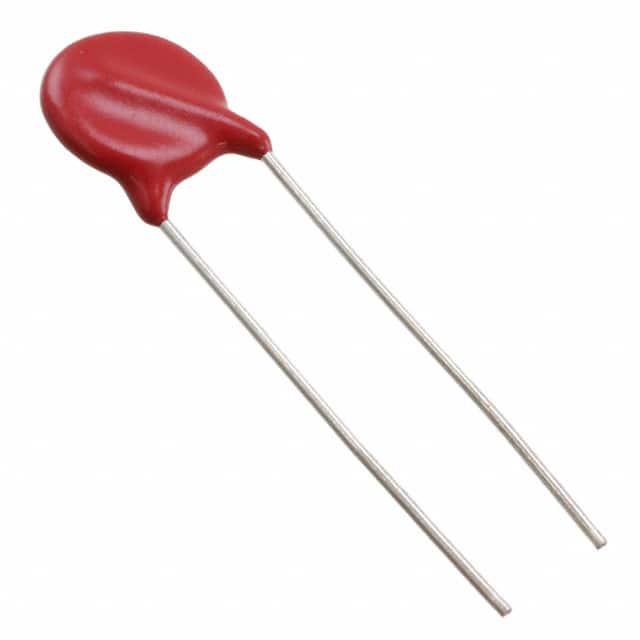

V10P50P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 82V 3.5KA 1 73.8V 902V 65V 50V 20J 1.4nF@1MHz 通孔安装 5.6mm(宽度)
供应商型号: 576-V10P50P
供应商: Mouser
标准整包数: 1
LITTELFUSE 压敏电阻 V10P50P

V10P50P概述

    # Littelfuse LV UltraMOV® Varistor 系列产品技术综述

    产品简介


    Littelfuse 的 LV UltraMOV® Varistor 系列是用于电路保护的金属氧化物变阻器(MOV),专为低电压应用设计。其独特的设计突破了传统低电压变阻器的限制,具备高达 10kA 的峰值浪涌电流能力,特别适用于需要紧凑型设计和高可靠性的场景。该系列产品被广泛应用于 LED 照明、通信设备、音频视频系统、工业自动化控制以及各种高可靠性电子装置中。

    技术参数


    | 参数名称 | 描述 |

    | 型号尺寸 | 5mm, 7mm, 10mm, 14mm 和 20mm |
    | 额定电压范围(交流/直流) | 11V 至 95V (AC) / 14V 至 125V (DC) |
    | 最大峰值浪涌电流 | 高达 10kA (8/20µs 脉冲) |
    | 非重复性能量能力 | 0.8J 至 150J |
    | 工作温度范围 | 环境温度:环氧涂层为 -40°C 至 +85°C;酚醛涂层为 -40°C 至 +125°C |
    | 隔离电压等级 | 800V(仅限 10mm、14mm 和 20mm 模型) |

    产品特点和优势


    LV UltraMOV® 系列的优势在于其卓越的性能表现和广泛的适用性。以下是该系列的主要特点:
    - 高浪涌电流能力:提供高达 10kA 的峰值浪涌电流,适合对抗强干扰信号。
    - 小巧轻便:通过优化设计,减少了安装空间需求。
    - 环保合规:所有型号均符合 RoHS 和无卤素标准。
    - 宽广的工作温度范围:可适应极端环境条件,例如工业控制设备和汽车电子系统。
    - 多尺寸选择:提供五种不同直径(5mm 至 20mm)的产品,满足多样化的需求。

    应用案例和使用建议


    LV UltraMOV® 系列已成功应用于多个行业领域,如 LED 灯具、手机充电器、安全系统等。对于设计工程师而言,合理的使用建议包括:
    - 在大功率应用场景中,优先选用较大尺寸(如 14mm 或 20mm)以提高耐久性。
    - 在温度波动较大的环境中,推荐使用酚醛涂层版本以增强耐热性能。

    兼容性和支持


    LV UltraMOV® 系列产品兼容多种主流标准,并获得了多项认证,例如 UL 和 IEC 认证。此外,Littelfuse 提供详尽的技术文档和支持服务,帮助客户快速集成到其项目中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后电阻异常升高 | 检查焊接质量或重新评估所选型号是否匹配应用要求 |
    | 设备启动时触发保护动作 | 核对实际工作电压是否超出允许范围 |
    | 长期运行后性能下降 | 定期检测变阻器状态,并根据需要更换新部件 |

    总结和推荐


    总体而言,Littelfuse 的 LV UltraMOV® Varistor 系列凭借其高精度、可靠性及环保特性,在市场上具有很强的竞争优势。它不仅能满足一般消费类电子产品的保护需求,还能够胜任复杂工业环境下的苛刻挑战。因此,无论是初创企业还是成熟品牌,这款产品都是值得信赖的选择。我们强烈推荐将 LV UltraMOV® 系列纳入您的设计清单中,尤其是在追求高效能与成本效益平衡的应用场合。

V10P50P参数

参数
压敏电压 82V
最小压敏电压 73.8V
最大直流电压 65V
最大交流电压 50V
能量 20J
不同频率时的电容 1.4nF@1MHz
电路数 1
浪涌电流 3.5KA
最大压敏电压 902V
长*宽*高 5.6mm(宽度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

V10P50P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V10P50P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V10P50P V10P50P数据手册

V10P50P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.851 ¥ 7.191
10+ $ 0.4658 ¥ 3.9356
100+ $ 0.3366 ¥ 2.8443
250+ $ 0.2893 ¥ 2.4446
500+ $ 0.23 ¥ 1.9438
900+ $ 0.2063 ¥ 1.7431
2700+ $ 0.1922 ¥ 1.6244
5400+ $ 0.1782 ¥ 1.5058
10800+ $ 0.1701 ¥ 1.4373
库存: 44
起订量: 1 增量: 1
