V100MA4B

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 100V 40A 1 90V 110V 81V 60V 450mJ 100pF@1MHz SOD-83A 通孔安装
供应商型号: F2290-ND
供应商: Digi-Key
标准整包数: 1

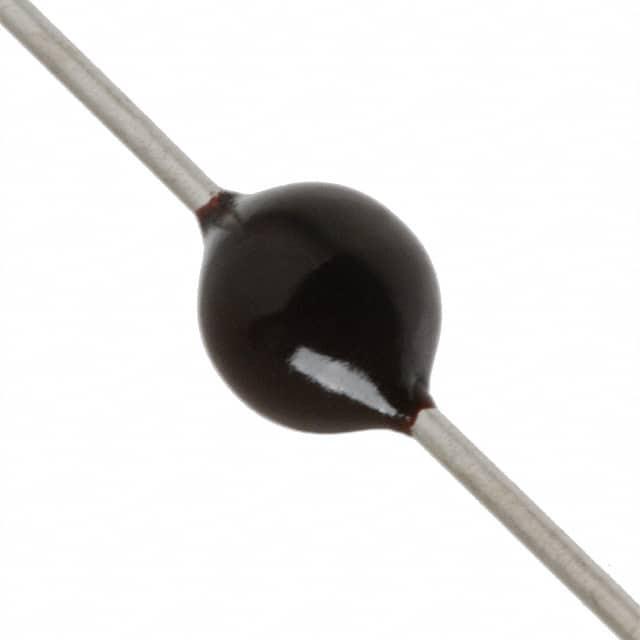

LITTELFUSE 压敏电阻 V100MA4B

V100MA4B概述

    金属氧化物压敏电阻(MOV)产品技术手册

    产品简介


    金属氧化物压敏电阻(MOV)是用于广泛范围内的板级工业和商业电子设备的瞬态浪涌抑制器。MA系列MOV采用轴向引脚设计,专为低能量瞬态抑制场合而设计,尤其适用于需要小轴向引脚封装的应用。

    技术参数


    - 电气特性:
    - 交流电压范围: VM(AC)RMS 9V 至 264V
    - 直流电压范围: VM(DC) 13V 至 365V
    - 峰值脉冲电流: ITM 40至100A(8/20µs电流波形)
    - 单脉冲能量范围: WTM 0.06至1.7J
    - 连续浪涌能量: 额定值为100V至430V不等,具体取决于不同的型号。
    - 工作温度:
    - 工作温度范围: TA -55°C至+85°C
    - 存储温度范围: TSTG -55°C至+125°C
    - 最大额定功率:
    - 脉冲平均功耗不超过200mW
    - 环境适应性:
    - 具有良好的湿度老化、热冲击及耐溶剂性能

    产品特点和优势


    - 无铅、无卤素、符合RoHS标准:环保,满足严格的欧盟指令要求。
    - 小尺寸:直径仅为3mm,适合紧凑空间布局。
    - 高可靠性:无负载温度系数小于0.01%/°C,具有优越的稳定性。
    - 无需降额:在85°C环境下无需降额运行。
    - 改进的高温性能:采用新型黑色环氧树脂,提升高焊波温度焊接过程中的性能表现。

    应用案例和使用建议


    - 典型应用场景:保护信号线和数据线免受低能量瞬态的损害,如工业自动化设备、通信设备、医疗设备等。
    - 使用建议:选择适合特定应用场景的电压等级,确保峰值电流不超过额定值。同时,在高湿度和高温环境中使用时,需考虑适当的散热措施以避免过热损坏。

    兼容性和支持


    - 兼容性:本系列产品兼容标准的轴向引脚插装工艺,易于集成到现有电路设计中。
    - 支持和服务:提供详细的规格表和资源文档,便于客户进行选型和应用。此外,可获取样品以进行原型测试。

    常见问题与解决方案


    - Q: 在重复应用中会发生什么?
    - A: 当脉冲超过额定值时,可能出现电压变化超出±10%,但设备仍能继续工作并提供保护。
    - Q: 是否需要外部散热措施?
    - A: 在连续高温操作下,适当增加散热可以延长使用寿命,建议参考制造商提供的热管理指南。


    总结和推荐


    总体而言,MA系列金属氧化物压敏电阻凭借其紧凑的设计、高可靠性和广泛的工作温度范围,成为众多电子设备瞬态保护的理想选择。对于那些注重性能稳定性和长期使用寿命的应用场合,本系列产品非常值得推荐。

V100MA4B参数

参数
压敏电压 100V
最大直流电压 81V
电路数 1
最大压敏电压 110V
能量 450mJ
最大交流电压 60V
不同频率时的电容 100pF@1MHz
浪涌电流 40A
最小压敏电压 90V
通用封装 SOD-83A
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
