V131HF34

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 205V 40KA 1 2.255KV 175V 130V 270J 10nF@1MHz 螺纹安装 37mm(长度)*56mm(高度)
供应商型号: ZT-V131HF34
供应商: 海外现货
标准整包数: 1

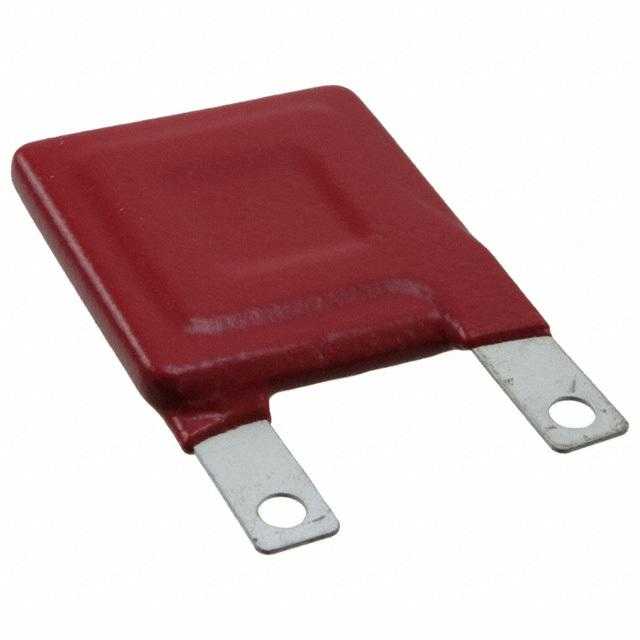

LITTELFUSE 压敏电阻 V131HF34

V131HF34概述

    高质量文章:HB34, HF34 和 HG34 变阻器系列技术手册

    一、产品简介


    产品类型与功能
    HB34、HF34 和 HG34 系列变阻器是工业用高能金属氧化物压敏电阻(MOV)。这些变阻器专为交流电源线和建筑物入口处的浪涌抑制而设计。适用于油田钻探、采矿和交通运输等行业,尤其是在 HVAC 和电机/发电机系统中广泛应用。
    主要应用领域
    - 建筑物入口处的交流电源线浪涌抑制
    - 工业重载电动机、控制系统和电源装置
    - 油田钻探、采矿和交通运输行业
    - HVAC 系统和电机/发电机应用

    二、技术参数


    | 参数 | 规格 |

    | 额定电压(VRMS) | 110V 至 750V |
    | 电容(典型值) | 11,600 pF |
    | 峰值电流能力(ITM) | 40,000 A |
    | 浪涌能量范围 | 220 J 至 1050 J |
    | 工作温度范围(TA) | -55°C 至 +85°C |
    | 存储温度范围(TSTG) | -55°C 至 +125°C |
    | 温度系数(αV) | <0.01%/°C |

    三、产品特点和优势


    独特的功能和优势
    - 自由和 RoHS 合规:所有型号均符合 RoHS 标准,绿色环保,无铅。
    - 广泛的电压范围:可提供从 110V 到 750V 的多种选择。
    - 强大的瞬态电流能力:最大瞬态电流可达 40,000 A。
    - 通过设计的高可靠性:采用稳固的通孔焊接设计,确保高可靠性和耐久性。
    - 高温适应性:可在高达 85°C 的环境中稳定运行。

    四、应用案例和使用建议


    应用案例
    HB34、HF34 和 HG34 系列变阻器广泛应用于各种工业场景,例如油田钻探设备、重型电动机控制单元以及 HVAC 系统。这些产品在需要高能浪涌保护的环境中表现出色。
    使用建议
    - 在设计电路时,确保变阻器的工作电压不超过其额定电压。
    - 对于频繁出现瞬态的场合,建议使用较大的变阻器以避免过热。
    - 注意保持工作温度在规定的范围内,以确保最佳性能和寿命。

    五、兼容性和支持


    兼容性
    这些变阻器可以与现有的电路和设备无缝集成,支持通孔焊接和螺栓固定安装,适合多种安装需求。
    支持与维护
    Littelfuse 公司提供详尽的技术支持文档和在线资源,以便客户快速解决问题并进行有效的维护。

    六、常见问题与解决方案


    常见问题及解决方法
    1. 问:变阻器能否承受高瞬态电流?
    - 答:可以,最大瞬态电流能力为 40,000 A。
    2. 问:变阻器的工作温度范围是多少?
    - 答:工作温度范围为 -55°C 至 +85°C。
    3. 问:如何处理温度波动对变阻器的影响?
    - 答:温度波动会影响其特性,建议定期检查并在必要时重新校准。

    七、总结和推荐


    综合评估
    HB34、HF34 和 HG34 系列变阻器以其卓越的性能、广泛的适用性和可靠的使用寿命,成为工业高压浪涌保护领域的理想选择。它们能够有效地保护电力系统免受瞬态电压损害,适用于多个行业和应用领域。
    推荐使用
    鉴于其出色的性能和广泛的应用范围,我们强烈推荐使用 HB34、HF34 和 HG34 系列变阻器,特别是在需要高性能浪涌保护的工业环境中。

V131HF34参数

参数
压敏电压 205V
最大直流电压 175V
浪涌电流 40KA
最大压敏电压 2.255KV
电路数 1
能量 270J
不同频率时的电容 10nF@1MHz
最小压敏电压 -
最大交流电压 130V
长*宽*高 37mm(长度)*56mm(高度)
安装方式 螺纹安装
零件状态 在售

V131HF34厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V131HF34数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V131HF34 V131HF34数据手册

V131HF34封装设计

查看详情并下载
Symbol
Footprint
3D Model
