V220CH8T

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 220V 250A 1 198V 242V 180V 140V 5J 105pF@1MHz 3220 贴片安装 8mm*5mm*2.03mm
供应商型号: UNP-V220CH8T
供应商: 海外现货
标准整包数: 1

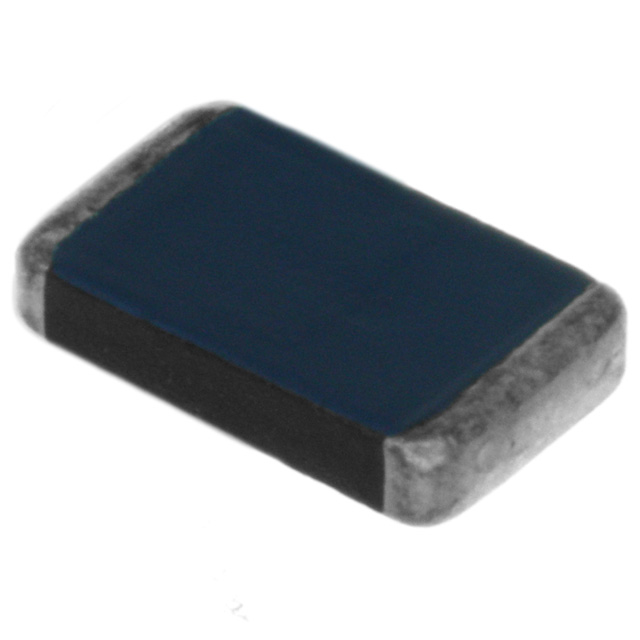

LITTELFUSE 压敏电阻 V220CH8T

V220CH8T概述

    CH系列压敏电阻技术手册

    产品简介


    CH系列瞬态浪涌抑制器是一种小型金属氧化物压敏电阻(MOV),以无引脚芯片形式制造。这些器件适用于从低电压直流到板级离线保护的各种应用。相较于传统的径向引脚压敏电阻,CH系列具有更低的外形轮廓,这使设计者能够减少设备设计的尺寸和重量,并提高其可靠性。CH系列压敏电阻提供14V至275V (VM(AC)RMS)的电压范围及最高达8J的能量等级。

    技术参数


    - 电压范围: AC电压范围为14V至275V,DC电压范围为18V至369V。
    - 峰值脉冲电流: ITM最大为600A,取决于电压等级。
    - 单脉冲能量: WTM最高可达8.0J,不同电压等级对应不同的能量值。
    - 工作温度范围: 操作环境温度范围为-55℃至+125℃,储存温度范围为-55℃至+150℃。
    - 尺寸: 5 x 8mm大小,提供无铅焊锡工艺推荐参数。

    产品特点和优势


    - RoHS合规: 符合环保标准。
    - 无引脚设计: 表面贴装式芯片,便于自动化生产和降低设备体积。
    - 宽电压范围: 适应多种电压等级的应用需求。
    - 高浪涌能力: 高达600A的峰值脉冲电流耐受能力,确保在严苛环境中稳定运行。
    - 高可靠性: 无需降额至125℃,适合高温环境下的可靠工作。

    应用案例和使用建议


    CH系列压敏电阻广泛应用于通信、计算机、消费电子产品等需要瞬态浪涌保护的场合。例如,在电源系统中,它们可以有效地吸收雷击产生的浪涌,保护下游电路。建议用户在设计中考虑热管理,特别是在连续高压脉冲情况下,确保压敏电阻的工作温度不超过125℃,以延长其使用寿命。

    兼容性和支持


    CH系列压敏电阻与其他标准表面贴装元件兼容。供应商提供了详细的焊接指南,包括波峰焊和回流焊工艺参数,以确保最佳焊接效果。此外,对于非标准应用,供应商还提供特殊包装选项,如7英寸卷带或散装包装。

    常见问题与解决方案


    - Q: 如何确定合适的CH系列型号?
    A: 根据所需的工作电压和预期的最大脉冲能量选择合适的型号。如V22CH8适用于低电压14VAC,而V390CH8适用于高电压250VAC。
    - Q: 焊接时如何避免热冲击?
    A: 使用预热阶段,控制焊接峰值温度,并确保在焊接后缓慢冷却。遵循推荐的焊接曲线,具体见技术手册中的图14和图16。

    总结和推荐


    CH系列压敏电阻凭借其小尺寸、高可靠性和宽工作温度范围等特点,成为众多电子应用的理想选择。其高浪涌能力使其在保护敏感电路方面表现出色。对于需要有效瞬态浪涌保护的设计项目,强烈推荐使用CH系列压敏电阻。

V220CH8T参数

参数
压敏电压 220V
最小压敏电压 198V
最大直流电压 180V
浪涌电流 250A
最大压敏电压 242V
不同频率时的电容 105pF@1MHz
电路数 1
能量 5J
最大交流电压 140V
长*宽*高 8mm*5mm*2.03mm
通用封装 3220
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

V220CH8T厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V220CH8T数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V220CH8T V220CH8T数据手册

V220CH8T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5086 ¥ 4.2975
584+ $ 0.462 ¥ 3.9039
库存: 584
起订量: 24 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.29
