V175LA20CPX10

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 270V 10KA 1 243V 297V 175V 220J 7nF@1MHz 通孔安装
供应商型号: ZT-V175LA20CPX10
供应商: 海外现货
标准整包数: 1

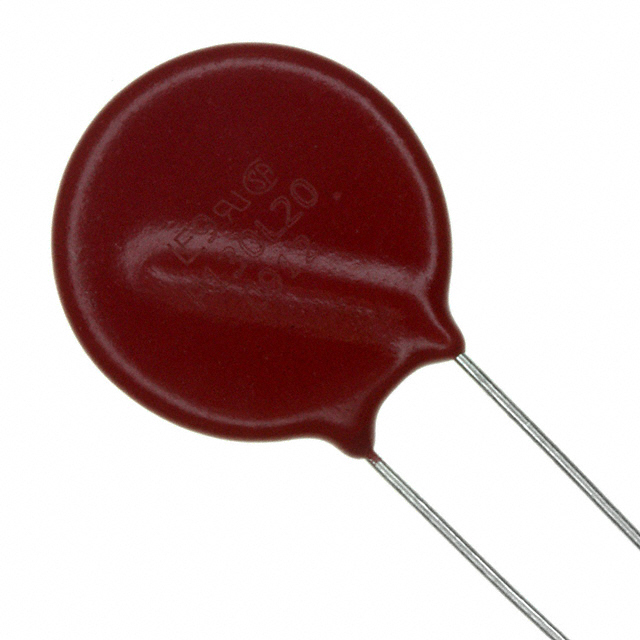

LITTELFUSE 压敏电阻 V175LA20CPX10

V175LA20CPX10概述

    C-III Series Radial Leaded Varistors

    1. 产品简介


    C-III系列金属氧化物压敏电阻(MOVs)是专门为需要高浪涌能量吸收能力和优越多次脉冲吸收能力的应用而设计的。它们特别适用于交流线路浪涌保护装置(SPD)产品以及其他类似的需要高瞬态能量和峰值电流能力的应用。这些特性使得C-III系列压敏电阻能在相对较小的封装尺寸内提供高效且可靠的工作表现。

    2. 技术参数


    - 连续额定值:
    - 额定交流电压范围(VM(AC)RMS):130V至1000V
    - 最大耐受能量(2ms矩形波):40J至530J
    - 峰值脉冲电流(8/20µs波形):3500A至10000A
    - 操作温度范围:
    - 操作温度范围(TA):-55°C 至 +85°C
    - 存储温度范围(TSTG):-55°C 至 +125°C
    - 其它规格:
    - 温度系数(aV):<0.01%/°C
    - 高压封装绝缘电压能力:2500V
    - 绝缘电阻:1000MΩ

    3. 产品特点和优势


    - 环保材料: 无铅、无卤素且符合RoHS标准
    - 高能吸收能力: 最高达530J(2ms)
    - 长寿命脉冲循环能力
    - 高峰值脉冲电流承受能力
    - 宽工作电压范围: 130V到1000V
    - 多种封装选择: 10mm、14mm 和 20mm 版本,可根据需求选择不同的引脚选项
    - 温度适应性强: 在85°C环境下无需降额

    4. 应用案例和使用建议


    C-III系列压敏电阻广泛应用于交流电路的浪涌保护。例如,在家用电器、工业设备及通信系统中,这些设备常用于保护电路免受瞬态过电压的影响。对于实际应用中的安装,建议考虑设备的工作环境,尤其是温度和湿度条件,以确保最佳性能。如果可能的话,可以考虑使用更高温度版本的酚醛涂层压敏电阻以应对高温环境。

    5. 兼容性和支持


    C-III系列压敏电阻符合多个认证机构的标准,如UL1449、CECC、IEC 61051-1/2、IEC 60950-1(仅限14mm和20mm型号)。此外,该产品提供了多种封装形式,并且可以根据需求进行自动插件或手动安装。有关更详细的信息,建议联系制造商获取进一步的支持和服务。

    6. 常见问题与解决方案


    - Q:在高温环境下使用时需要注意什么?
    - A:高温下使用时,需注意降额使用,以免影响长期稳定性和可靠性。
    - Q:如何确定压敏电阻的合适型号?
    - A:根据设备的工作电压、峰值电流需求及所需吸收的能量来选择合适型号。通常制造商的技术资料会提供详细的选型指南。
    - Q:如何处理温度变化导致的电压漂移?
    - A:在选择压敏电阻时,应考虑其温度系数,并结合具体的应用环境来计算可能的电压变化。

    7. 总结和推荐


    C-III系列压敏电阻凭借其优异的浪涌吸收能力、宽泛的操作电压范围及多样化的封装选择,成为浪涌保护应用的理想选择。特别是在要求高可靠性的场合,该系列产品表现出色,值得推荐。然而,在选择和使用过程中应注意遵循正确的安装和使用规范,以确保其性能达到预期效果。

V175LA20CPX10参数

参数
压敏电压 270V
最大直流电压 -
最大压敏电压 297V
最大交流电压 175V
浪涌电流 10KA
电路数 1
最小压敏电压 243V
不同频率时的电容 7nF@1MHz
能量 220J
安装方式 通孔安装
零件状态 在售
包装方式 散装

V175LA20CPX10厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V175LA20CPX10数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V175LA20CPX10 V175LA20CPX10数据手册
