首页  >  产品百科  >  V510SM7

V510SM7

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 822.5V 1.2KA 1 735V 910V 675V 510V 40J 45pF@1MHz SMD 贴片安装
供应商型号: 14M-V510SM7
供应商: 云汉优选
标准整包数: 1

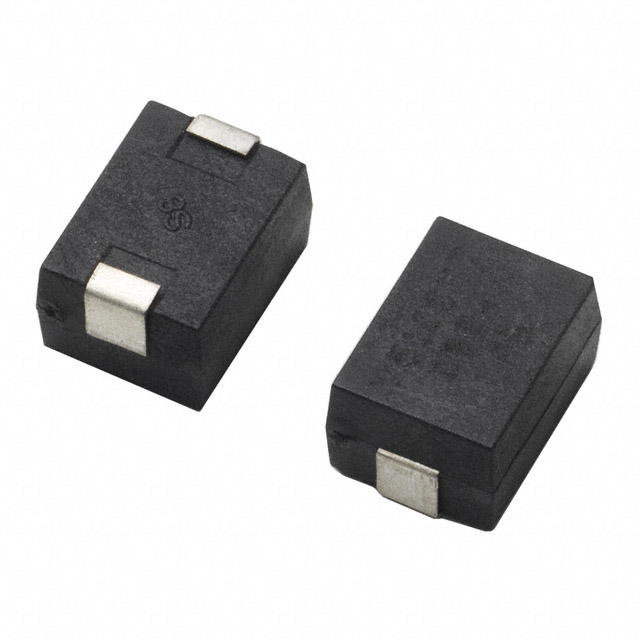

LITTELFUSE 压敏电阻 V510SM7

V510SM7概述


    产品简介


    金属氧化物压敏电阻(MOV)
    Littelfuse 的 SM7 系列金属氧化物压敏电阻是一种表面贴装型(SMT)产品,采用聚苯硫醚(PPS)材料制成的塑料封装,终端镀锡铜,适用于无铅焊接工艺,支持回流焊和波峰焊。SM7 系列采用 7 毫米的压敏元件盘,额定工作环境温度为 -40°C 至 +85°C,最大峰值脉冲电流可达 1200A。
    主要功能和应用领域
    - 主要功能:保护电路免受过电压的冲击,如浪涌电流、雷击等。
    - 应用领域:交流电源计量设备、工业控制系统、通信设备、家用电器等。

    技术参数


    额定电压范围
    - 交流电压范围(VM(AC)RMS):50V 至 510V
    - 直流电压范围(VM(DC)):68V 至 675V
    峰值脉冲电流
    - 峰值脉冲电流(ITM):对于 8/20µs 电流波形,最大值为 1200A
    单脉冲能量范围
    - 对于 10/1000µs 电流波形(WTM):10J 至 40J
    工作环境
    - 操作环境温度范围(TA):-40°C 至 +85°C
    - 存储温度范围(TSTG):-40°C 至 +125°C
    其他

    技术参数


    - 绝缘电阻(COATING):1000 MΩ
    - 隔离电压能力(COATING):2500V

    产品特点和优势


    产品特点
    - 电气性能等效于引脚式 LA/ZA 系列。
    - 在 85°C 下无需降额。
    - 良好的焊接性,可在回流焊和波峰焊过程中使用。
    - 有卷带包装可选,方便自动化生产。
    产品优势
    - RoHS 合规,无铅环保。
    - 可应用于各种高可靠性要求的应用场合,如电力计量仪表。
    - 独特的焊接特性使其适用于不同的焊接工艺,保证产品质量和稳定性。

    应用案例和使用建议


    典型应用案例
    - 交流电源计量设备:用于保护电网中的敏感设备,确保电能质量。
    使用建议
    - 在高温环境下使用时,需根据图 1 所示的曲线降低峰值脉冲电流和能量等级,以确保设备的可靠运行。
    - 为了最大限度减少热应力,焊接过程中应确保温度梯度不超过每秒 4°C,理想的梯度为每秒 2°C。
    - 避免刚焊接完就直接清洗,应让板子缓慢冷却至低于 50°C。

    兼容性和支持


    兼容性
    - SM7 系列压敏电阻与不同类型的焊接工艺兼容,包括回流焊和波峰焊。
    支持和服务
    - 厂商提供详细的焊接工艺指南和技术支持文档,以帮助用户正确安装和使用这些设备。

    常见问题与解决方案


    常见问题
    - 问:如何选择合适的压敏电阻?
    - 解:根据具体应用中的额定电压和所需能量吸收能力选择合适的产品。
    解决方案
    - 问:设备在高温环境下出现异常?
    - 解:检查并调整工作环境温度,必要时使用热管理措施来降低设备的温度。

    总结和推荐



    总结


    - SM7 系列金属氧化物压敏电阻具有出色的电气性能、良好的焊接性和高可靠性,特别适合需要高效过电压保护的应用场景。
    推荐
    - 推荐将 SM7 系列用于对可靠性要求较高的场合,例如工业控制和家用电器。由于其优良的性能和广泛的应用场景,该系列值得推荐使用。

V510SM7参数

参数
压敏电压 822.5V
浪涌电流 1.2KA
不同频率时的电容 45pF@1MHz
能量 40J
最大直流电压 675V
最大压敏电压 910V
最大交流电压 510V
最小压敏电压 735V
电路数 1
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

V510SM7厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V510SM7数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V510SM7 V510SM7数据手册

V510SM7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.9655
10+ ¥ 8.9305
30+ ¥ 7.8414
100+ ¥ 7.6236
300+ ¥ 7.3318
1000+ ¥ 7.1182
库存: 800
起订量: 1 增量: 600
交货地:
最小起订量为:1
合计: ¥ 9.96
