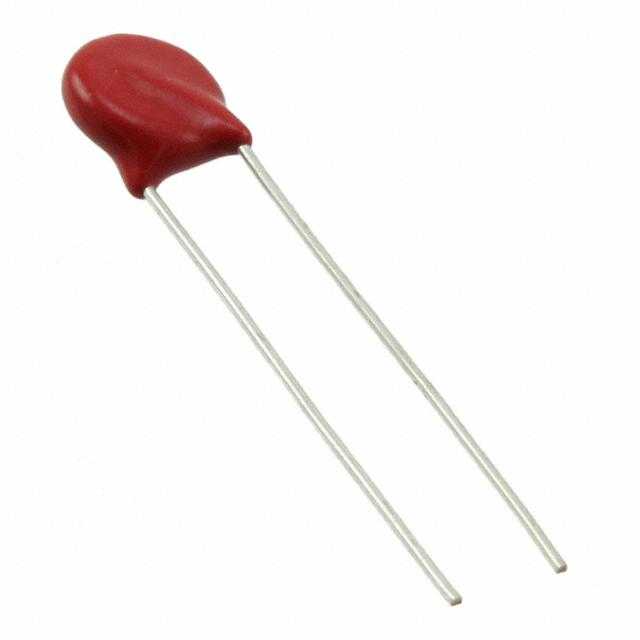

V07E510PL2B

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 820V 1.75KA 1 902V 670V 510V 52J 40pF@1MHz 通孔安装
供应商型号: ZT-V07E510PL2B
供应商: 海外现货
标准整包数: 1
LITTELFUSE 压敏电阻 V07E510PL2B

V07E510PL2B概述

    UltraMOV® Varistor 系列金属氧化物压敏电阻技术手册

    1. 产品简介


    UltraMOV® 系列金属氧化物压敏电阻(MOV)是专为高峰值浪涌电流额定值和高能量吸收能力而设计的产品。这些设备主要用于交流线路电压应用,如防雷装置(SPD)、不间断电源(UPS)、交流电源插座、交流电能表或其他需要对由闪电、感性负载切换或电容器组切换引起的高瞬态浪涌电流进行电压钳位的应用。
    UltraMOV® 压敏电阻采用径向引脚封装,尺寸分别为7mm、10mm、14mm和20mm。该系列提供了多种引脚形式,并采用认可的环氧封装,可在最高85℃的环境温度下工作且无需降额。此系列产品激光标牌,可提供散装、弹药包(风扇式折叠)或带卷包装。

    2. 技术参数


    - 连续稳态施加电压:交流电压范围(VM(AC)RMS)130至625伏特。
    - 浪涌电流:单脉冲峰值电流(ITM)8×20微秒波形(见图2)1750至10,000安培。
    - 单脉冲能量范围(WTM)2毫秒方波:12.5至400焦耳。
    - 操作环境温度范围(TA):环氧涂层-55至+85℃,酚醛涂层-55至+125℃。
    - 储存温度范围(TSTG):环氧涂层-55至+125℃,酚醛涂层-55至+150℃。
    - 耐热系数(aV):钳位电压(VC)的温度系数<0.01%/℃。
    - 高压绝缘封装:2500伏特。
    - 绝缘电阻:1000兆欧姆。

    3. 产品特点和优势


    - 环保特性:无铅、无卤素、符合RoHS标准。
    - 高浪涌电流额定值:高达10kA(单8×20脉冲,20mm)。
    - 标准工作电压范围:兼容常见交流线电压(130至625伏特)。
    - 最大待机电流:针对最大待机电流进行了特征化。
    - 高工作温度范围:高达125℃(酚醛涂层选项)。
    - 认证:10mm、14mm和20mm尺寸的产品获得了UL认证和TUV认证,具有800伏隔离电压等级。

    4. 应用案例和使用建议


    - 应用场景:主要用于保护交流电路免受雷击、电感负载切换等引起的瞬态浪涌电流。
    - 使用建议:
    - 在高温环境下使用时需注意降额。
    - 避免重复应用产生大量平均功率耗散。
    - 在安装过程中确保良好的散热,避免热应力对设备造成损害。

    5. 兼容性和支持


    - 兼容性:UltraMOV® 压敏电阻适用于各类交流电路,与大多数现有电路兼容。
    - 支持和服务:供应商提供技术文档、样品和详细的应用指南,帮助客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:设备在高温环境下的工作表现如何?
    - 解决方案:在酚醛涂层选项下,可以在-55℃至+125℃的温度范围内正常工作,且不会影响性能。
    - 问题2:如果设备在快速连续的浪涌情况下使用,会怎样?
    - 解决方案:应避免这种情况发生,因为快速连续的浪涌会导致平均功率耗散超过规范值,从而可能损坏设备。

    7. 总结和推荐


    UltraMOV® 系列金属氧化物压敏电阻凭借其卓越的性能和广泛的应用范围,在保护交流电路方面具有明显的优势。其高可靠性、广泛的适用温度范围和认证资质使其成为市场上极具竞争力的产品。强烈推荐在需要高能瞬态浪涌防护的应用中使用此产品。

V07E510PL2B参数

参数
压敏电压 820V
最小压敏电压 -
电路数 1
最大直流电压 670V
最大交流电压 510V
能量 52J
不同频率时的电容 40pF@1MHz
最大压敏电压 902V
浪涌电流 1.75KA
安装方式 通孔安装
零件状态 在售

V07E510PL2B厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V07E510PL2B数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V07E510PL2B V07E510PL2B数据手册

V07E510PL2B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2405 ¥ 2.0152
库存: 0
起订量: 273 增量: 1500
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
