首页  >  产品百科  >  V331DHB34

V331DHB34

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 518.5V 40KA 1 467V 570V 435V 330V 475J 3.75nF@1MHz 通孔安装
供应商型号: ZT-V331DHB34
供应商: 海外现货
标准整包数: 1

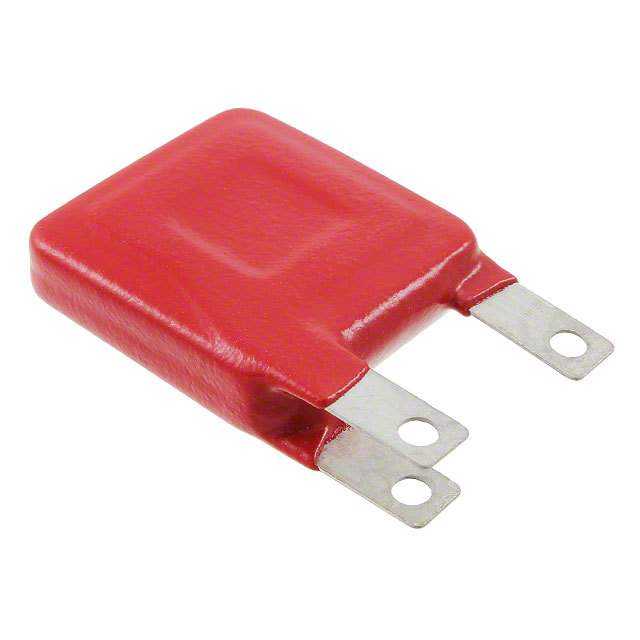

LITTELFUSE 压敏电阻 V331DHB34

V331DHB34概述

    HB34, HF34 和 HG34 变阻器系列:工业级高能终端变阻器

    产品简介


    HB34、HF34 和 HG34 系列瞬态浪涌抑制器是工业用高能金属氧化物变阻器(MOV)。这些变阻器设计用于为建筑物配电盘中的交流电源(户外和服务入口)提供浪涌抑制。它们广泛应用于重电机、控制装置和电源,如石油钻探、采矿和运输领域的重电机、HVAC系统和电机/发电机应用。

    技术参数


    HB34、HF34 和 HG34 系列变阻器的技术规格如下:
    - 连续额定值
    - 额定工作电压范围:AC RMS 电压范围(VM(AC)RMS)110V 至 750V
    - 最大峰值电流(8/20μs):40,000A
    - 最大浪涌能量(8/20μs):220J 至 1050J
    - 工作环境温度范围:-55°C 至 +85°C
    - 存储温度范围:-55°C 至 +125°C
    - 其他规格
    - 通过孔焊接端子
    - 符合无铅和RoHS标准
    - 产品型号及具体尺寸见下表
    | 型号 | 尺寸 (mm) | 额定值 | 额定工作电压 (VM(AC) R) | 最大峰值电流 (ITM) | 最大浪涌能量 (8/20μs) |
    |
    | V111HB34 | 34 | 110 | 148 | 40,000 | 11,600 |
    | V131HB34 | 34 | 130 | 175 | 40,000 | 10,000 |
    | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    HB34、HF34 和 HG34 系列变阻器的独特功能和优势包括:
    - 无铅和RoHS合规:符合环保标准,便于使用。
    - 宽泛的工作电压范围:支持110V至750V的AC工作电压,适用于多种应用环境。
    - 高能量吸收能力:单脉冲能量吸收范围高达1050J,适用于高能应用场合。
    - 良好的散热和安装灵活性:适合各种恶劣环境,如户外和工业环境。
    - 通过孔焊接端子:便于安装且稳定可靠。

    应用案例和使用建议


    这些变阻器在高压电力系统、矿山设备、工业控制系统以及HVAC系统中有广泛应用。例如,在矿井设备中,这些变阻器可以有效保护电路免受雷击和电网波动的影响。建议根据具体应用选择合适的型号,并确保变阻器的工作条件不超过其最大额定值。同时,要定期检查并维护变阻器以保证其长期正常运行。

    兼容性和支持


    这些变阻器与其他标准电气设备兼容,具有良好的机械结构和电气特性。制造商提供了全面的支持服务,包括技术文档和售后服务,以确保用户能够顺利安装和使用这些变阻器。

    常见问题与解决方案


    1. 问题:变阻器在高温环境下工作不正常?
    - 解决方案:确认变阻器的工作温度不超过其额定范围,必要时采取额外的散热措施。
    2. 问题:变阻器受到瞬态过压损坏?
    - 解决方案:检查系统中的浪涌保护装置是否正常工作,确保变阻器的额定值足够高。
    3. 问题:变阻器在高湿度环境下故障?
    - 解决方案:在潮湿环境中增加适当的防潮措施,并确保变阻器的安装位置远离水源。

    总结和推荐


    HB34、HF34 和 HG34 系列变阻器在工业应用中表现出色,具备强大的浪涌抑制能力和良好的环境适应性。对于需要高能量吸收和可靠保护的应用场景,我们强烈推荐使用这些变阻器。它们的产品质量和可靠性使得在各类复杂环境中也能保持出色的性能。

V331DHB34参数

参数
压敏电压 518.5V
最大压敏电压 570V
电路数 1
能量 475J
最小压敏电压 467V
最大交流电压 330V
最大直流电压 435V
浪涌电流 40KA
不同频率时的电容 3.75nF@1MHz
安装方式 通孔安装
零件状态 在售
包装方式 散装

V331DHB34厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V331DHB34数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V331DHB34 V331DHB34数据手册

V331DHB34封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.3193 ¥ 111.616
库存: 0
起订量: 5 增量: 30
交货地:
最小起订量为:1
合计: ¥ 0
