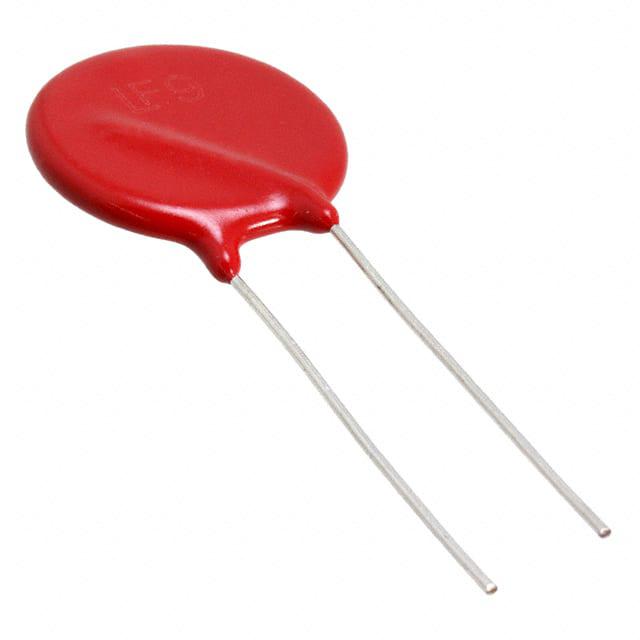

V20E75P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 120V 10KA 1 108V 132V 100V 75V 120J 4.8nF@1MHz 通孔安装 5.6mm(宽度)
供应商型号: 18E8-V20E75P
供应商: 云汉优选
标准整包数: 1
LITTELFUSE 压敏电阻 V20E75P

V20E75P概述


    产品简介


    金属氧化物压敏电阻(MOVs)是一种广泛应用的电路保护装置,主要用于防止瞬态电压对电子设备造成损害。Littelfuse公司生产的LV UltraMOV® 系列是其中一款优秀的金属氧化物压敏电阻产品,广泛应用于各种领域,如LED照明、无线基站、工业控制系统等。

    技术参数


    - 基本规格:LV UltraMOV® 系列提供五种不同尺寸:5mm、7mm、10mm、14mm 和 20mm。
    - 工作电压范围:交流电压范围(VM(AC)RMS)为11V至95V;直流电压范围(VM(DC))为14V至125V。
    - 峰值电流:最高可达10kA(8/20µs脉冲)。
    - 能量吸收能力:非重复性能量能力(2ms波形)为0.8J至150J。
    - 封装温度范围:环氧涂层型号的工作温度范围为-40°C到+85°C;酚醛涂层型号为-40°C到+125°C。
    - 隔离电压能力:环氧涂层型号为2500V,酚醛涂层型号为800V。
    - 绝缘电阻:环氧涂层型号的绝缘电阻大于1000兆欧。
    - 认证:所有环氧涂层型号均已通过UL认证,10mm、14mm和20mm的酚醛涂层部分同样通过UL认证。

    产品特点和优势


    LV UltraMOV® 系列在低电压压敏电阻设计方面取得了突破,能够承受高达10kA的峰值浪涌电流。相比其他同类产品,该系列压敏电阻具有更小的体积和更宽的工作电压范围。此外,这些压敏电阻还具有较高的工作温度范围(最高达125°C),确保在恶劣环境下的可靠运行。酚醛涂层选项进一步提升了耐高温性能。

    应用案例和使用建议


    LV UltraMOV® 系列压敏电阻广泛应用于各种设备中,如LED照明、电话机、音频视频设备、移动电话充电器等。在实际应用中,考虑到设备的不同需求,选择合适的尺寸和工作电压至关重要。例如,在高能量需求的应用中,如电信电源系统,应选用较大尺寸和较高工作电压的压敏电阻。

    兼容性和支持


    该产品在尺寸上提供了五种不同的选择,能够很好地匹配多种应用需求。针对需要高电压和高能量吸收能力的应用,可以优先考虑使用较大尺寸的产品。此外,该系列产品已经通过UL认证,并获得了TUV认证的隔离电压等级,符合全球安全标准。

    常见问题与解决方案


    - 问题1:如何选择合适的尺寸和工作电压?
    - 解决方案:根据具体应用的电压需求和能量吸收要求来选择合适的尺寸和工作电压。详细的数据表提供了每个型号的技术规格。

    - 问题2:如何确定最大连续工作时间?
    - 解决方案:参考数据表中的功率耗散信息。对于各型号,平均瞬态功率耗散不应超过特定值,具体数值可参阅相关数据表。

    总结和推荐


    综上所述,LV UltraMOV® 系列金属氧化物压敏电阻凭借其高可靠性、广泛的工作电压范围及卓越的能量吸收能力,成为众多应用的理想选择。无论是小型便携设备还是大型工业系统,LV UltraMOV® 系列都能提供有效的电路保护。因此,强烈推荐这一系列的压敏电阻产品给需要高性能电路保护的工程师和技术人员。

V20E75P参数

参数
压敏电压 120V
不同频率时的电容 4.8nF@1MHz
浪涌电流 10KA
最大直流电压 100V
电路数 1
最小压敏电压 108V
最大交流电压 75V
最大压敏电压 132V
能量 120J
长*宽*高 5.6mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

V20E75P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V20E75P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V20E75P V20E75P数据手册

V20E75P封装设计

查看详情并下载
Symbol
Footprint
3D Model
